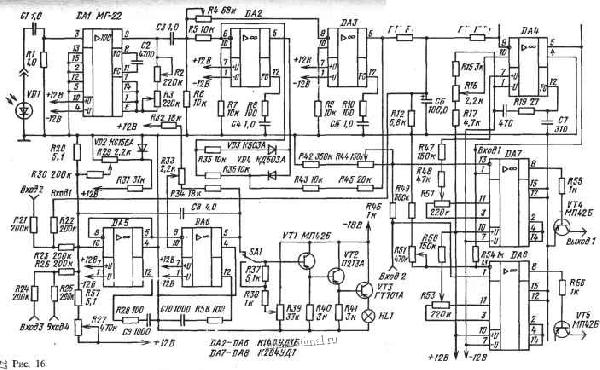

На выходе усилителя DA3 включен резистор RU. Через него сигнал с выхода детектора поступает на один из входов инвертирующего сумматора на операционном усилителе DA4 и на один из входов резистивного сумматора (на резистор R22). 1Выход инвертирующего сумматора подключен ко входу 1 компаратора. Компаратор выполнен на двух операционных усилителях DA7 и DA8 типа К284УД1 по сдвоенной схеме. Подбирая значения резисторов R42, R44, R46-R54, R57, уменьшают оншбку, обусловленную разницей входных токов и влиянием синфазных напряжений. К выходам компаратора подключены переходные транзисторы VT4 и VT5, нагрузкой которых могут быть либо чувствительные электромагнитные реле, либо электронные реле. Контакты реле включают исполнительные механизмы, устраняюгцие перекос laquo;утка raquo;.

С резистивных сумматоров-резисторы R21-R26 (входы 1-4) сигнал поступает на интегрирующий сумматор, собранный на двух операционных усилителях DA5 и DA6, в цепи обратной связи которых включена интегрирующая емкость С8. Выход сумматора подключен ко входу усилителя постоянного тока, нагрузкой которого является лампа накаливания HL1. Переключатель SA1 и резистор R39 служат дня установки начальной яркости свечения лампы по образцу ткани.

При желани1; повторить конструкцию, достаточно принципиальную схему дополнить изъятыми блоками в соответствии со схемой на рис. 15, а. Блок питания состоит из двух одинаковых по схемному решению источников стабилизированного напряжения на 12 В и двух нестабилизированных-на 18 В для питания УПТ и 26 В для питания электронных силовых реле. В выпрямителях применена мостовая схема выпрямления. Для развязки цепей питания отдельные операционные усилители подключены к общему источнику питания через резистор 240 Ом (каждый ввод), а параллельно каждому вводу подключен стабилитрон типа Д814Г.

Конструктивно прибор состоит из двух блоков: выносного, в котором смонтированы осветитель, обтюратор с приводным электродвигателем, фотоприемники, предварительные усилители, и основного-измерительного, в котором смонтированы все элементы принципиальной схемы, блока питания и исполнительных реле.

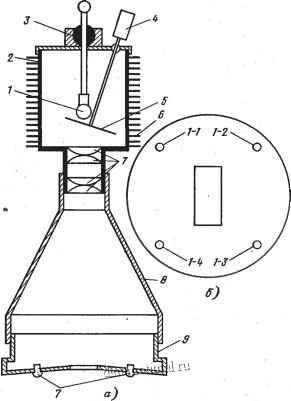

На рис. 17, а схематично изображена конструкция выносного блока. Он состоит из патрона с осветительной лампой 1, верхней части корпуса 2, на котором закреплены механизм установки осветительной лампы 3 и электродвигатель привода обтюратора 4. На оси электродвигателя закреплен вращающийся диск обтюратора. Форма отверстий в диске для пропускания света может быть произвольной- от круглых до формы вырубленных из диска секторов. Общее их число будет определять частоту преобразования постоянного сигнала в переменный. В донной части закреплены линзы конденсатора 7, служащие для обеспечения равномерности освещения контролируемой поверхности. Нижняя часть корпуса 8 сопряжена с подвижно закрепленным диском Р, на котором закреплены фотодиоды 1-1 -1-4 и в котором прорезано отверстие прямоугольной формы (см. рис. 17, б). Через это отверстие свет от осветителя попадает на поверхность исследуемой ткани. Все раздельные тасти корпуса и дна легко сопрягаются при вращении и взаимном перемещении по оси. В нужном положении они скрепляются винтами (на рисунке не показаны). На наружной оболочке верхней части

Рис. 17

Рис. 18

корпуса 2 прорезаны ребра охлаждения 6.

Внешний вид выносного блока показан на рис. 18. Здесь видны все три части корпуса, ребра охлаждения и показано расположение фотоприемников. Установка измерительного и выносного блоков в сборе показана на рис. 19. I 29
