Генератор возбуждается, и на вторичной обмотке трансформатора Т1 появляется переменное напряжение, которое вьшрямляется диодом VD1 и поступает на управляющий электрод тринистора, Тринистор включен в диагональ моста на диодах VD2-VD5, поэтому пропускает обе полуволны переменного напряжения сети к нагрузке. Нагрузкой данного устройства служит либо контактор включения ламп, либо сами лампы, если их суммарная потребляемая мощность не превышает максимальную коммутируемую мощность тринистора. При использовании тринистора типа КУ202М коммутируемая мощность достигает 2 кВт. Конденсатор С2 служит для задержки отключения наружного освещения при кратковременных вспышках света (вспышки молний, свет фар проходящего автомобиля). Время вьщержки определяется резистором R4 и устанавливается при наладке в пределах от 0,1 до 100 с.

Трансформатор Т1 намотан на сердечнике Ш8х8. Обмотка 1-2 содержит 190 витков провода ПЭВ-20,31, обмотка 2-3 -740 витков провода ПЭВ-20,14, обмотка -Информационном листке raquo; № 77-499/7 Украинского НИИНТЭИ Госплана УССР за 1977 г.

Шлифовально-фрезерная машина (рис. 88). Она демонстрировалась на 32 ВРВ. Автор конструкции И. Я. Звейниекс.

По существу, это бор-машина без гибкого вала, так как в ней прямой наконечник бор-машины объединен с малогабаритным коллекторным электродвигателем. На валу двигателя установлен датчик частоты вращения, работающий по принципу отражения ИК-лучей от перфорированного диска. Светодиод и фотодиод установлены рядом в корпусе электродвигателя и работают на принципе регистрации отраженного сигнала.

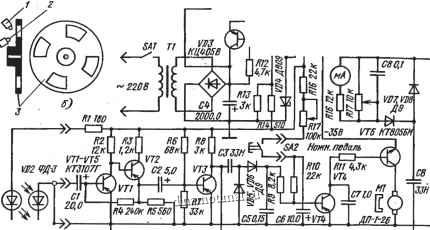

На рис. 88, б изображен схематически диск с прорезями 3 и расположение относительно диска светодиода / и фотодиода 2. Там, где поверхность диска сплошная, отраженный сигнал есть, там, где отверстие,- нет. Фотодиод включен в вентильном режиме. При его освещении образуется импульс напряжения, который усиливается транзисторами VT1-VT3 (рис. 88, с). За один оборот двигателя образуются четыре импульса напряжения. Через конденсатор СЗ импульсы поступают на детектор (VD5, VD6, С5), а с него, в виде сигнала постоянного тока,- на базу транзистора VT4-регулятора числа оборотов электродвигателя. Через резисторы R16, R17, ножную педаль SA2 и резистор R10 в ту же точку подается напряжение запуска отрицательной полярности с выхода стабилизированного источника питания. Резистором R17 регулируется число оборотов двигателя (1... 10 тыс. об./мин). С выхода усилителя VT1-VT3 через конденсатор С8 импульсы поступают на тахометр с емкостным накопителем, выполненным на диодах VD7, VD8 и конденсаторе С8. Отсчет числа оборотов ведется по стрелочному индикатору РА1.



VT7 HT8liB -ЮВ

VTS JL

VVlAnWJA

Рис. 88


Выпрямитель выполнен на диодном мосте VD3, а электронный стабилизатор напряжения-на транзисторах VT5, VT7 и стабилитроне VD4.

ПРИБОРЫ ДЛЯ РЕМОНТА И НАЛАДКИ ЭЛЕКТРОБЫТОВОЙ ТЕХНИКИ

Переносной аппарат точечной электрической сварки (рис. 89). Автор кон-.струкции А. Н. Савлук представлял этот экспонат на 32 ВРВ.

Аппарат состоит из блока управления, вьшолненного на трансформаторе Т1, двух диодных мостах VDI-VD4 и VD5-VD8, тринисторе VS1, конденсаторе CI, и понижающего сварочного трансформатора Т2. При включении аппарата в сеть (тумблером SA1) выпрямленным током с диодного моста (VD1-VD4) заряжается конденсатор С1. Затем, при перебросе контактов тумблера SA2, конденсатор С1 разряжается через резистор R1 и управляющий электрод тринистора VS1. При этом через первичную обмотку трансформатора Т2 проходит мощный импульс тока и происходит сварка.

Напряжение на сварочных электродах 12 В, ток около 300 А. Аппарат позволяет сваривать тонкие (около 0,15 мм) стальные и из нержавеющей стали листы, приваривать их к массивным стальным деталям, сваривать тонкую проволоку.

Сварочный ток в небольших пределах можно регулировать резистором R1. Здесь не приводятся моточные данные трансформаторов, так как в качестве Т1 может быть использован анодный трансформатор любого типа мощностью 30...40 ВА и имеющий вторичные обмотки на напряжение 6,3 и 50 В. В качестве трансформатора Т2 может быть взят силовой трансформатор мощностью 100...200 ВА с первичной обмоткой на 220 В. Вторичную обмотку



КУ202К


Рис. 89

2000,0у 50 8

на напряжение 12 В придется намотать проводом сечением от 4,3 до 8,6 мм (в зависимости от мощности трансформатора).

Для того чтобы в больших пределах было можно изменять сварочные токи, лучше иметь вторичную обмотку сварочного трансформатора с отводами на 8, 10, 12, 15 и 20 В. Если под руками нет проводов нужного сечения, то вторичную обмотку можно намотать в несколько проводов меньшего сечения, но так, чтобы суммарное сечение проводов равнялось требуемому. Так как в импульсе сварочного тока выделяется значительная могцность, в десятки раз превышающая габаритную мощность трансформатора, но за короткое время длительности импульса (0,05...0,1 с), нужно так выбирать частоту действия сварочных импульсов, чтобы средняя мощность их не превышала габаритную мощность сварочного трансформатора.

Автомат переноса рисунка на печатные платы. Этот экспонат на 32 ВРВ представил ргщиолюбитель В. Э. Гербер. Автомат вызвал большой интерес присутствовавших, так как при ремонте радиоаппаратуры, а тем более при разработке новых образпов, много времени отнимает изготовление печатных плат и особенно нанесение на них рисунка.

Прибор позволяет радиолюбителям наносить масляной краской на фоль-гированный материал рисунки печатных плат со скоростью около 200 см/ч при разрешающей способности не хуже 0,4 мм. Габаритные размеры автомата: 500 x500 x75 мм, масса 2 кг. Максимальный размер плат 145 x210 мм.

На рис. 90,0 схематически изображен внешний вид прибора. На рис. 91, соответствующем рис. 90, а,- фотография внешнего вида. На этих рисунках: 1-рисунок платы; 2 фольгированный материал; 3-фотоприемник изображения; 4 - пишущее устройство; 5-ходовой винт; 6-мотор; 7-кадровый двигатель; 8-блок управления; 9-подвижная опорная стойка; 10 - неподвижная опорная стойка; 11-ролик; 12-опорная плита; 13-упорный подшипник ходового винта; 14-полу гайка; 15-каретка; 16-диск с отверстиями; 17-фотопреобразователь вращение - частота импульсов; 18-направляющая кадрового двигателя.

Автомат работает следующим образом. Каретка с закрепленными на ней фотоприемником изображения и пишущим устройством связана полугайкой с ходовым винтом и движется по направляющим. Направляющие изготовлены из 8- мм laquo;серебрянки raquo;. Полугайка сделана разборной для быстрой установки каретки в нужном положении относительно рисунка. По laquo;строкам raquo; каретка перемещается с помощью полугайки, в рабочем режиме жестко связанной по резьбе с ходовым винтом. По laquo;кадрам raquo; каретка перемещается с помощью кадрового двигателя, в каждом цикле на один шаг в конце каждой строки - справа и слева по ходу движения. Читающий узел состоит из
