ск 50.0

т 33

т 1.ек


Контроль центровой шкалы

Ш и.Обк

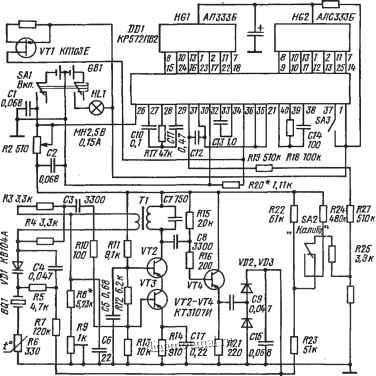

Рис. 62

вольтметра на аналого-цифровом преобразователе DDI и семисегментных индикаторах HG1 и HG2.

Прибор работает следующим образом. В измерительном плече моста находится датчик влажности-кварцевый резонатор на частоту 300 кГц, пьезоэлемент которого покрыт специальным полимерным покрытием. Активное сопротивление датчика изменяется с изменением влажности окружающей среды, что приводит к разбалансу моста. Сигнал разбаланса усиливается усилителем и после детектирования цепью VD2, VD3, С15 поступает на вдрикап VD1 для балансировки моста и на вход АЦП DDI для измерения. Й приборе предусмотрена калибровка. Для этого вместо сигнала разбаланса %й вход АЦП подают напряжение с делителя R24, R25 и R28.

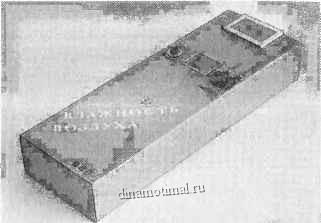

Внешний вид прибора представлен на рис. 63. Он выполнен в виде компактного автономного блока в металлическом корпусе. На передней панели укреплена кнопка SA1 laquo;Вкл. raquo;, переключатели SA2 laquo;Калибровка raquo; и SA3 laquo;Контроль цифровой шкалы raquo;, АЦП, индикаторы HG1 и HG2, а также датчик влажности BQ1. При нажатии на кнопку SA1 на шкале индикатора высвечиваются цифры, устанавливающие влажность в процентах.



Рис. 63


t Основные технико-электрические данные прибора: диапазон измеряемых влажностей 10...99%, диапазон рабочих температур +15...+ 35 deg; С. В диапазоне измерения влажностей 40...80% погрешность не превышает plusmn;Ъ%. Для

осталышх пределов измерения погрешность не нормируется. ; Влагомер с индуктивным датчиком для измерения влажности сыпучих материалов, зерна (рис. 64). Влагомер был представлен на 29 ВРВ. Его автор - j старейший радиолюбитель страны, постоянный участник ВРВ П. И. Уща-повский.

Прибор может использоваться для измерения влажности тканей, древесины, картона и бумаги. Принцип действия устройства основан на изменении добротности колебательного контура при изменении электропроводности окружающей среды за счет изменения влажности.

Он состоит из моста, собранного на транзисторах VT1 и VT2, на первом из которых собран генератор высокой частоты, а второй включен в статическом режиме. В диагональ моста включен индикатор РА1, стрелка которого отклоняется при изменении добротности датчика В, который является катушкой индуктивности колебательного контура генератора В, С1. Изменение добротности датчика В под воздействием изменения влажности контролируемой среды приводит к изменению режима транзисюра VT1, а тем самым к разбалансу моста и появлению сигнала в измерительной диагонали. Начальная балансировка моста осуществляется резистором R8. По существу, автором разработан индикатор влажности для ориентировочной ее оценки. Конструктивно влагомер вьшолнен в виде малогабаритного устройства с контейнерами для размещения батареи питания и индуктивного датчика (рис. 65, а). Для повышения воспроизводимости результатов измерения влажности сыпучих материалов используют ванночки калиброванного объема (рис. 65, б).

[ Индуктивный датчик приближения. Этот датчик представил радиолюбитель I С. В. Мальцев на 33 ВРВ.

i 85



т пг I

КЗ 2Мк

jg/ уг/, т мпт

т пк

Рис. 64

Рис. 65


Датчик предназначен для замены концевых выключателей, например на станках с числовым программным управлением (ЧПУ).

На рис. 66, а представлена функциональная схема датчика. В исходном состоянии, при работе генератора 2, на катушке / выносного индуктивного датчика присутствует переменная составляющая высокочастотного напряжения. Эта составляющая вьшрямляется детектором 3 и подается на вход компаратора 4. При этом на выходе компаратора Q1 (рис. 66, 6) присутствует логический laquo;О raquo;. При внесении в зону срабатывания датчика стальной пластины происходит срыв колебаний генератора. При этом переменная составляющая на катушке

VT1 КГ315

Г- raquo;-

Ш КДЮЗА

\ГЗ КТ31Ш

raquo;

R2 33K

С3750

IBDO

КДбШ

6.8Н ,

4= С2\-м

DAJ КРЮ0ВВИ1

BU5IK

и ifbmkrh

HTSom

2S шдвгие

W5 кдюз A

*Uj 5...1SB 15... 30В

llVBU 2\ Ш

ai

КДЮЗА

B71K

-U, S...15B

-U2 15... зов
