Bx.J ВХА gt;-Вх.5 gt;-

Рис. 57

2 -I

1-Я?-/Я?

1 -1

Вых.!

Вых.г

Вых.З Bux.it -8ь1х.5 -Вых.6 -ВыхЛ -Выхя

Устройство позволяет передавать по одножильному кабелю (одной линии связи) информацию от восьми источников, в качестве которых могут использоваться датчики систем автоматического управления и регулирования, абонентские точки и др. Оно состоит из передающего и приемного блоков. Функциональная схема передающего узла изображена на рис. 57, а. Он преобразует сигналы от восьми источников в один общий. Передающий узел состоит из генератора 7, делителя частоты 2, дешифратора 3, сборки инверторов 4, сборки ключей 5 и источника питания 6.

Передатчик работает следующим образом. Генератор вырабатывает последовательность импульсов прямоугольной формы с частотой следования 30...50 кГц. Эти импульсы поступают на десятичный счетчик, который их преобразует в импульсы четырехразрядного двоичного кода. Кодовая последовательность импульсов проходит дешифратор и преобразуется в последовательность импульсов длительностью, равной периоду следования импульсов генератора, со скважностью, равной десяти периодам. Эти последовательности импульсов, их всего десять, сдвинуты относительно друг друга на период следования импульсов генератора и снимаются с десяти выходов дешифратора. Таким образом, при непрерывной работе генератора сигнал логического laquo;О raquo; за десять периодов побывает на каждом из десяти выходов дешифратора. Эти сигналы логического laquo;О raquo; проходят через сборку инверторов и поступают на управляющие входы ключей (их девять). Один ключ не используется. На сигнальные входы ключей подаются напряжения аналоговых сигналов (на восемь входов) и на один из входов напряжение 5 В-это синхроимпульс. Поскольку ключи открьшаются последовательно, один за другим, то фактически из девяти параллельных сигналов образуется последовательность из восьми аналоговых вырезок и одного импульса синхронизации. Диапазон частот аналоговых сигналов 0...1000 Гц.

Функциональная схема приемника приведена на рис. 57,6. Главная его особенность-жесткая синхронизация, т. е. жесткая привязка к синхронизирующему импульсу начала каждого импульса в принятом сигнале к отпиранию своего ключа. Входной сигнал, пройдя эмиттерный повторитель /, поступает на устройство вьщеления синхроимпульса 2. Синхроимпульс положительной

полярности запускает систему синхронизации, которая задерживает этот импульс до прихода следующего дискрета информации и вьщает его в виде коротких отрицательных игшульсов в момент прихода этого дискрета на счетчик и генератор При этом происходит laquo;сброс raquo; счетчика и срыв генерации генератора. Этим обеспечивается строгая синфазность работы передатчика и приемника. Синхроимпульс как бы корректирует частоту генератора за каждые десять периодов его работы. Оставшаяся нестабильность выражается

gt; в том, что стробирующие импульсы приемного устройства laquo;качаются raquo; во времени относительно информационных дискретов, и при этом на выход приемника могут поступать сигналы соседних каналов. Для исключения этого явления применено laquo;укорочение raquo; стробирующих шипульсов, чтобы при качании они не выходили за пределы информационного дискрета. Для этого сигнал генератора 3 подается на разрешающий вход дешифратора 5, где строби-

. рующий импульс укорачивается до длительности импульса.

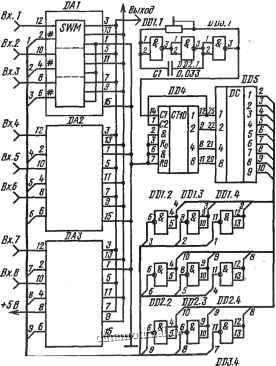

Принципиальная схема передатчика приведена на рис. 58. Генератор вьшолнен на микросхемах DD1.1, DD2.1 и DD3.1, счетчик-на DD4,

Рис. 58

тг m.j

мивАг тзтшг

вт.шг, штзлАз выводы т-овщии, raquo;-*вв

т К155ИЕ5 выводы Ю-ощий, 5-+5В BBS К155ИДЗ выводы Г2-о/Гщий, 21+38

дешифратор - на DD5, сборка инверторов-на DD1.2-DD1.4, DD2.2- DD2.4, DD3.2-DD3.4, ключи-на DA1 -DA3.

Принципиальная схема приемника приведена на рис 59 Сигнал с линии

10 (рис. 57) поступает на вход эмиттерного повторителя на транзисторе VTl. Далее-на аналоговые ключи и на вход устройства выделения синхроимпульса на компараторе DA1, формирователях, собранных по схемам ждущих мультивибраторов (микросхемы DD4.1, DE)4.2 и DD3.1-DD3.3) и блоке задержки (DD8.1 - DD8.3). Задержка регулируется резистором R6. С формирователя на DD3.1-DD3.3 один импульс идет на синхронизацию генератора (микросхемы DD3.4, DD5.4 и DD6.4), а другой на вход laquo;Сброс raquo; счетчика на микросхеме DDI. В момент прихода синхроимпульса на вход генератора происходит срыв частоты на время, равное длительности синхроимпульса, а затем возобновление колебаний. С помощью резистора R6 изменяют время задержки, а следовательно, время срыва генерации и сброса счетчика-делителя частоты DDI. Для укорочения стробирующих импульсов, поступающих на усилитель, с генератора (DD3.1 - DD3.3) на входы 18 и 19 дешифратора (DD2)-входы разрешения работы дешифратора-подаются импульсы. При поступлении логического laquo;О raquo; на выходах дешифратора появляются импульсы. Так как скважность импульсов генератора 2, то длительность стробирующих импульсов уменьшается в 2 раза. Инверторы выполнены на микросхемах DD5.1-DD5.3, DD6.1-DD6.3, DD7.1, DD7.2, ключи-на микросхемах DA2-DA4. Для обратного преобразования последовательности дискретных импульсов в аналоговый сигнал их пропускают через восемь активных фильтров второго порядка с частотой среза 1000 Гц, выполненных на операционных усилителях DA5-DA12. На выходе фильтров установлены переменные резисторы R32-R39, которые позволяют регулировать выходные сигналы по амплитуде.

Устройство для подгонки сопротивления тонкоплеиочиых резисторов методом высоковольтной эрозии (рис. 60). Авторы конструкции В. В. Симаков, И. А. Слепович, А. С. Сорвачёв представляли этот экспонат на 30 ВРВ.

Устройство состоит из блока питания, выполненного на трансформаторе Т1, диодах VD1 и VD6, генератора запускающих импульсов-на динисторах VD2 VD3, регулятора напряжения на резисторах R1 и R2 и импульсного усилителя на транзисторе VT1 и трансформаторах Т2, ТЗ.

При включении прибора в сеть напряжение питания через диод VDl подается на релаксационный генератор. При включении источника питания конденсатор СЗ заряжается до напряжеши отпирания динистора и через обмотку

11 трансформатора ТЗ проходит мощный импульс тока. Дииистор при этом закрывается. Снова происходит зарядка конденсатора СЗ, и процесс повторяется с большей частотой. Импульсы разрядки конденсатора через динисторы и вторичную обмотку трансформатора ТЗ усиливаются усилителем на VT1 и наблюдаются в точке А в виде высоковольтного пакета затухающих колебаний. В приборе предусмотрен запуск от внешнего генератора, определяемый положением контактных групп тумблера SA2. В этом случае с точки В снимается сигнал синусоидальной формы. Этот сигнал подается на рабочий электрод, выполненный в виде иглы, закрепленной на микрометрическом винте. С помощью этого винта устанавливается зазор между концом иглы и тонкопленочным резистором.
