Прибор работает следующим образом (рис. 51). При ненагруженной вращающейся части установочным устройством 1 выставляют такой уровень напряжения, чтобы на входе генератора 2 напряжение было равно 0. При этом на табло измерительного устройства показания бы равнялись laquo;О raquo;. При погружении вращающейся части датчика 3-1 в виде лопатки в сосуд 3-2 с жидкостью происходит торможение ротора электродвигателя 3. При этом возрастает потребление тока обмотками электродвигателя и на входе преобразователя напряжение-частота 4 появляется разность потенциалов, которая преобразуется в серию счетных импульсов. Эти импульсы нормализуются по форме, длительности и амплитуде формирователем 5 и поступают на вход схемы laquo;И raquo; 10. На другой вход схемы laquo;И raquo; поступает с выхода триггера 5 импульс, длительность которого равна интервалу измерения. Этот импульс laquo;разрешает raquo; прохождение счетных импульсов на счетчик И. По окончании счета триггер перебрасывается в исходное состояние и одновременно вьщает разрешающий сигнал на индикацию зафиксированной счетной информации через формирователь 9 на триггер включения индикатора 12 и перебрасывает триггер управления циклом измерения 18 в положение, при котором налагается laquo;запрет raquo; на переброс триггера 8. Триггером 18 управляет генератор цикла измерения 15, генерирующий импульсы длительностью 0,5 с. Импульсы с этого генератора через формирователь 16 поступают на триггер 18, перебрасывая его в исходное состояние и тем самым разрешая формирование интервала измерения триггером 8. Одновременно через формирователь 17 на счетчики 7 ш 11 поступают импульсы laquo;Сброс raquo;.

Формирование интервала измерения происходит следующим образом. Генератор 6 с кварцевой стабилизацией частоты генерирует колебания частотой 100 кГц. Счетчиком 7 они делятся на 10 ООО и таким образом формируется интервал измерения длительностью 0,1 с.

Принципиальная схема вискозиметра изображена на рис. 52. Установочное устройство представляет собой делитель напряжения на резисторах R3-R5. С движка резистора R4 снимается напряжение для питания преобразователя напряжение-частота, выполненного на транзисторах VT3, VT4 по типовой схеме управляемого генератора. Генератор для питания электродвигателя (ЭД) выполнен на транзисторах VT1 и VT2. Электродвигатель включен в коллекторную цепь транзистора VT2. Выходное напряжение устанавливается на базе VT2 управляющим транзистором VT1 и определяется напряжением стабилитрона VD3. При погружении датчика 3-1 в жидкость через резистор R1, сопротивление нагрузки, начинает течь ток. Разность напряжений между движком резистора R4 и эмиттером VT2 подается на вход транзистора VT3, составного элемента преобразователя напряжение-частота, выполненного на . транзисторах VT3 и VT4 по схеме управляемого генератора. Управляющим сигналом служит разность напряжений, поступающая на вход транзистора VT3. В зависимости от амплитуды этого сигнала изменяется частота напряжения на выходе преобразователя. После формирователя, собранного на микросхемах DD7.1 и DD7.2, импульсы с генератора поступают на один из входов схемы laquo;И raquo;, которая собрана на микросхеме DD7.3. На другой вход схемы laquo;И raquo; поступает импульс длительностью 0,1 с (интервал измерения) с триггера, выполненного на микросхеме DD6.2.

-I5B

ш.з вви

Рис. 52

ВВ], ВВ2, BJJ7 mSM3 ВВЗ-ВВ5 KISSHEI ВВВ K15STM2 ВВв,ВВ11.ВВК т55ИЕ2

шз,вв12.вв15 тзтмг

ШЮ,Ш13,Ш6 К5тД2

Кварцевый генератор собран на микросхемах DD2.1 и-002.2, делитель частоты-на DD3--DD5. Генератор циклов измерения выполнен на микросхемах DD1.1 и DD1.2, формирователь 16-на DD2.3, формирователь 17-на DD2.4, а триггер включения индикатора-на DD6.1. Формирователь 9 сигнала разрешения индикации вьшолнен на микросхемах DD1.3, DD1.4. Трехразрядный счетчик 11 собран на микросхемах DD8-DD10, триггер включения индикаторов 12-на DD11-DD13, дешифратор 13-на DD14-DD16, а индикатор 14-на светодиодных семисегментных индикаторах HG1-HG3.

Вискозиметр питается от двух стабшшзаторов напряжения на 5 и 15 В, выполненных по типовым схемам. Наладка прибора сводится к подгонке значений стабилизированных напряжений, частот кварцевого и релаксационного генераторов, диапазона регулирования частот преобразователя напряжение- частота. Наладка стабилизаторов напряжения определяется особенностями выбранной схемы. Частота кварцевого генератора устанавливается конденсатором С4, частота генератора 15-подгонкой резисторов R7 и R8, диапазон изменения частот преобразователя-резисторами R14 (нижний уровень 100 Гц) и R2, R1 (верхний уровень 10 кГц).

При работе с прибором после его включения резистором R4 добиваются нулевых показаний индикаторов при ненагруженном ЭД. Затем погружают датчик в жидкость на установленный уровень при работающем ЭД и на индикаторе смотрят отсчет в единицах вязкости.

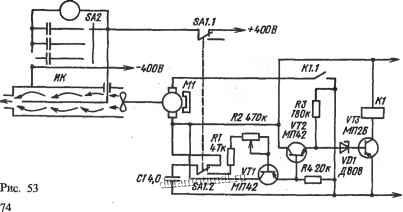

Измерительный прибор ионизации воздуха типа ИПИВ-1 (рис. 53). Авторы конструкции, демонстрировавшейся на 29 ВРВ, М. Д. Хетчиков и Ю. Д. Кравченко.

Прибор предназначен для контроля степени ионизации воздуха в рабочих помещениях научных лабораторий с повышенной радиацией.

Прибор состоит из ионизационной камеры ИК, соединенной со статическим вольтметром типа С-50, электродвигателя Ml с лопастями вентилятора, насаженными на ось ротора и реле времени на транзисторах VT1-VT3.

Принцип действия прибора основан на изменении заряда ионизационной камеры под действием ионизирующего излучения. Как известно, концентрация пар ионов пропорциональна разности потенциалов ионизационной камеры

т C-SO

Elit3 С26В0 С36800

К1 т-з

PCk.StB.OlSM

+2DB
