Рис. 33

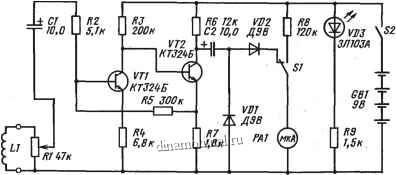

Стержень турбогенератора тепловой электростанции имеет длину 6...8 м и набран из медных изолированных друг от друга шин. При эксплуатации турбогенератора шины довольно часто замыкаются между собой. При этом контактные методы обнаружения мест замыкания малопроизводительны и требуют снятия изоляционных материалов с поверхности шин, что дорого и трудоемко. Для обнаружения мест короткого замыкания бесконтактным методом и бьш предложен этот прибор. Принципиальная схема указателя короткозамкнутых витков приведена на рис. 34. Он представляет собой двухкаскадный усилитель переменного тока, охваченный обратной связью, с коэффициентом усиления около 1000. Сигнал с выхода усилителя через детектор (VD1, VD2) поступает на стрелочный индикатор РА1. В качестве датчика используется катушка индуктивности LI. Катушка намотана на каркасе из изоляционного материала и содержит 4000 витков провода ПЭВ-2 0,17. Тумблер S2 служит для включения источника питания, а S1-для контроля степени зарядки аккумулятора GB1. Требуемая чувствительность измерений устанавливается переменным резистором R1. Светодиод VD3 сигнализирует о включенном состоянии устройства.

Перед началом работы распаивают шины с обоих концов обмотки и контактным способом находят замыкающие между собой шины. Затем к замкнутым шинам подключают напряжение сети через электролампу мощностью 100... 150 В А. Включают прибор и начинают его двигать вдоль замкнутых шин, начиная с точки входа шины под изоляцию витка. Предварительно добиваются с помощью резистора R1, чтобы стрелка прибора РА1 отклонялась на 80-90 делений. Затем, двигая прибор вдоль шины, отмечают место, где стрелка прибора окажется около laquo;О raquo;. Если при изменении


Рис. 34 48



ориентации положения катушки стрелка по-прежнему будет около laquo;О raquo;, это и будет место короткого замыкания. В этом месте удаляют изоляцию, устраняют замыкание, снова изолируют шины и проверяют: исчезло замыкание или нет.

Способ мало чем отличается от известных способов нахождения скрытой проводки, мест короткого замыкания проводов, заделанных под штукатурку, и других аналогачных. Интерес представляет принципиально новое применение известного технического решения.

На рис. 35, а изображен внешний вид прибора в сборе, а на рис. 35, 6-тот же прибор в раскрытом состоянии. Он достаточно малогабаритен и удобен в эксплуатации. Кстати, его можно использовать и для обнаружения скрытой проводки, находящейся под напряжением сети.

Оптоэлектроииый регистратор искрения (рис. 36). Авторы экспоната Е. П. Фигурнов, Ю. Г. Семенов и М. Д. Ананьев бьши награждены Золотой, Серебряной и Бронзовой медалями ВДНХ на 30 ВРВ. Прибор предназначен для регистрации места нарушения скользящего контакта токоприемника локомотива и контактного провода, а также числа и продолжительности искрений при постоянном и переменном напряжениях контактной сети. Принцип действия прибора основан на регистрации оптического излучения, возникающего при искрении. , Прибор (рис. 36) состоит из оптического блока 1, в который входят: объектив /-/ с фокусным расстоянием 110 мм и углом охвата изображения 18 deg;, волоконно-оптический разделитель светового потока 1-2, волоконно-оптические фоконы 1-3, слузкащие для концентрации светового потока на ограниченной площади фотоприемника. При этом волоконно-оптический , разделитель, имеющий прямоугольное поперечное сечение, устроен следующим 1 образом. Часть его, примыкающая к фокальной плоскости объектива, оплошная. Часть, примыкающая к фоконам, разделена на десять равных

Рис. 35






Рис. 36

частей. Это сделано для ослабления влияния фона наружного освешения. Каждая десятая часть разделителя через свой фокон соединена со своим фотопреобразователем 2-1-2-10. Все десять фотопреобразователей подключены к входу сумматора 3. Сигнал с выхода сумматора усиливается усилителем 4 и вьшрямляется прецизионным вьшрямителем 5. Блоки 3-5 образуют приемный блок, который соединен гибким трехжильным экранированным кабелем с блоком регистрации. В блок регистрации входят: преобразователь б низкого (5 В) уровня напряжения в высокий (15 В), который необходим для управления помехоустойчивыми микросхемами серии 511; генератор импульсов 8 с частотой следования 1000 Гц при стабильности не хуже 0,05%; устройство совпадения 7; согласующий каскад Р; четырехразрядный счетчик 10; одновибратор , электромагнитное реле 12; двухразрядный счетчик числа искрений 13. Прибор питается от стабилизированного выпрямителя 14.

Установка работает следующим образом. Вспьш1ки искр из зоны искрения через объектив, разделитель и фоконы попадают на фотопреобразователь. Фотопреобразователи состоят из фотодатчиков (фотодиоды) и активных фильтров, срезающих низкочастотную составляющую сигнала, обусловленную изменением условий освещенности датчиков наружным освещением. Вспышки света за счет искрения имеют более высокую частоту, что облегчает их выделение на фоне световых помех. К тому же разделение части волоконного разделителя на десять частей также повышает помехозащищенность, так как ненаправленное наружное освещение освещает воспринимающую поверхность неравномерно.

С выхода фотопреобразователей сигналы поступают на сумматор, где суммируются в единый сигнал и усиливаются усилителем. Прецизионный выпрямитель с большой постоянной времени из серии импульсов, соответствующих вспышкам света, формирует импульс суммарной длительности. Этот импульс через преобразователь низкого уровня в высокий поступает
