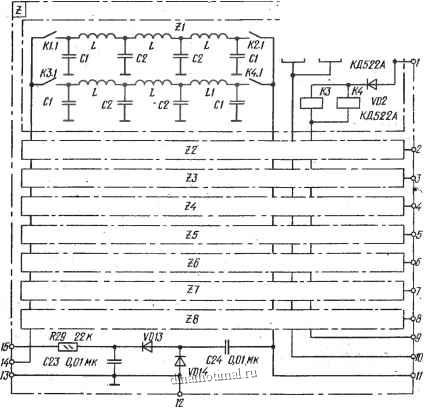

Рис. 1.12. Принципиальная схема блока Z

20 И 40 МГц. Чтобы при этом подавить частоту второй гармоники (40 МГц), на каждом поддиапазоне (октавном по перекрытию) используются два переключаемых полуоктавных фильтра. Частота среза одного из них соответствует средней частоте поддиапазона, а второго - верхней. Для приведенного выше примера частота среза первого полуоктавного ФНЧ составляет 30 МГц. Для эффективного подавления высших составляющих спектра генерируемой частоты в блоке Z используются П-образные ФНЧ седьмого порядка. Каждый из них содержит семь элементов - три катушки индуктивности и четыре конденсатора. По данным, приведенным в [6], такие ФНЧ с частотой среза имеют затухание на частоте 2f, равное 52,72 дБ, на 3f. - 84,83 дБ, а на 4f- 103,11 дБ.

Данные элементов ФНЧ по поддиапазонам приведены в табл. 1.2. Коммутация фильтров по входу и выходу осуществля-

ется с помощью электромагнитных реле. Поскольку в каждом поддиапазоне в любой момент времени может быть использован лишь один из двух полуоктавных фильтров, то в цепи обмоток пар реле установлен специальный переключатель, подключенный к контактам 9 и 10 платы.

К выходу блока Z подключен детектор цепей АРУ, собранный по схеме удвоения напряжения на диодах VD13 и VD14. Постоянное напряжение через контакт 15 платы поступает в блок G.

Схема внутренних соединений генератора высокочастотных сигналов приведена на рис. 1.13. Питание блока G осуществляется от стабилизированного источника (на схеме не показан). Потребление по цепи -f 12 В составляет 100 мА, а по -f 5 В - 120 мА. Для питания обмоток электромагнитных реле используется нестабилизированное постоянное напряжение 24...27 В. Его значение может быть и иным в зависимости от параметров используемых реле.

Катушка L1 и конденсатор переменной емкости С1 установлены внутри блока G. Ось конденсагора выведена наружу и соединена с верньерным механизмом, смонтированным на передней панели генератора. Замедление верньера примерно 1 :200, поэтому обеспечивается очень плавное изменение частоты генератора, что особенно ощутимо на высоких частотах.

На стенке блока непосредственно у оси конденсатора переменной емкости установлен переключатель SP1, коммутирующий полуоктавные фильтры. Механическое нажатие на него производится специальным кулачком, выточенным из латуни и укрепленным на оси конденсатора С1 (рис. 1.14). Радиальное положение кулачка на оси выбирают таким, чтобы переключение происходило в момент, когда генерируемая частота равна средней для данного поддиапазона.

Переключение поддиапазона осуществляют кнопочным переключателем SB1, установленным на передней панели генератора. Для отсчета частоты генератора на оси конденсатора переменной емкости можно также установить дисковую шкалу подходящих размеров. Но лучше воспользоваться электронным частотомером. Желательно его смонтировать внутри корпуса генератора сигналов и вход соединить с контактом 2 платы блока G. Можно использовать и внешний частотомер, подключив его к дополнительному коаксиальному разъему.

Печатная плата блока G изготовлена из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм (рис. 1.15). Расположение элементов на плате ясно из рис. 1.16. Из такого же материала изготовлена и плата блока Z. Чертеж этой, в общем-то простой платы не приводится, поскольку ее размеры в значительной мере зависят от примененных деталей.

Теперь несколько слов о возможных заменах деталей генератора сигналов. Полевые транзисторы VT1 и VT7 могут быть типа КП302, КПЗОЗ или КП307 с любым буквенным индексом. Тран-

го-4омгц

Общ. +5 в +12 В

А частотомер

у Быков имп.

- су lt; В-ыхов сан.

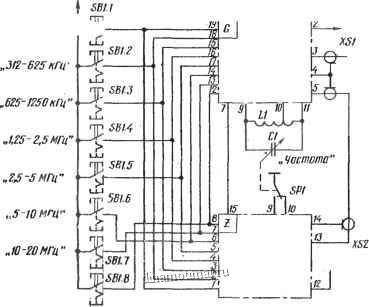

Рис. 1.13. Схема внутренних соединений генератора высокой частоты -

OCbCl

Рис. 1.14. Устройство т[Як,11ю чателя нолуоктанн,х ([)ил1.1 poi)
