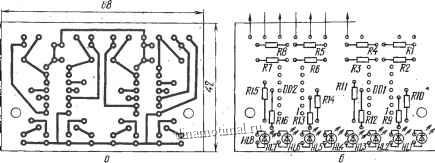

Рис. 3.5. Рисунок проводников (а) и расположение деталей (б) на плате индикатора с ТТЛ микросхемами

KXS8 КХР2 KXS5 К XS3 KXSI KXPIiKXSl KXS6\ nxS i К XSZ


Рис. 3.6. Рисунок проводников (а) и расположение деталей (б) на плате индикатора с КМОП микросхемами

Питание индикаторов производится от исследуемого устройства. Для микросхемы К155ЛАЗ потребуется, как обычно, напряжение 5 В, в то время как на К176ЛА7 можно подавать от 5 до 12 В. Обязательно точное эначение напряжения должно быть равно значению напряжения питания исследуемого устройства.

В гнездо XS9 включают отрезок изолированного провода длиной 15...20 см и соединяют его с общим проводом устройства как можно ближе к микросхемам. Такими же проводниками соединяют гнезда XS1 -XS8 с теми точками, где необходимо контролировать логические сигналы. Все неиспользуемые входы необходимо соединять с общим проводом.



Восьмиканальный коммутатор логических уровней

Отлаживая устройства, содержащие цифровые интегральные микросхемы, часто возникает необходимость одновременно контролировать сигналы в различных точках схемы. Для этого можно использовать двухканальный осциллограф, но он у радиолюбителя встречается крайне редко. Да и не всегда выручит - ведь каналов всего два. Зато очень полезной окажется довольно простая приставка к любому одноканальному осциллографу. Она позволяет одновременно наблюдать на экране до восьми осциллограмм. При этом луч рисует восемь линий, на которых располагаются сигналы, поступающие с каждого входа. Предусмотрено переключение, которое позволяет просматривать одновременно все восемь сигналов или по четыре. Синхронизация развертки осуществляется по входу внешней синхронизации осциллографа. Для этой цели можно использовать либо специальный сигнал, либо один из исследуемых. Все зависит от структуры и принципа работы исследуемого устройства.

ПЗ-т 82Н ......

R9JRI0JRIll2JRaJFMJFISJRW

VTI КТ315Б

К BbimoDi,

DD3:BblB.5m2 ЯП Зн\

D,D33mk I J+


. F6 Б8к XS3

BB3 К155ЛН1

VT8 Ш15Б

Рис. 3.7. Принципиальная схема восьмиканального коммутатора логических уровней



Ташых

rLriJlJlJJlJl n rl

о I

5 6 18 Рис. 3.8. Формирование линий на экране осциллографа

2 J 4

-2 -3 -4 ~5 -6 -7 -6

Принципиальная схема восьмиканального коммутатора показана на рис. 3.7. Основу составляет мультиплексор на микросхеме DDI. Он имеет восемь информационных входов и один выход. Каждый вход подключается к выходу при смене адреса, поступающего на три адресных входа. Мультиплексор инвертирует входные сигналы, поэтому, чтобы сигналы со входа на выход проходили в первоначальном виде, по каждому входу установлен дополнительный инвертор на транзисторе. Всего их восемь - VT1 - VT8. Применение инверторов на транзисторах позволяет рещить еще одну задачу: появляется возможность исследовать устройства, построенные как на ТТЛ, так и на КМОП микросхемах.

Требуемый адрес вырабатывает адресный счетчик на микросхеме DD2. Использована та часть микросхемы, которая содержит трехразрядный двоичный счетчик с коэффициентом пересчета 8. На вход адресного счетчика поступает последовательность тактовых импульсов с частотой повторения 10... 13 МГц. Генератор импульсов построен на инверторах DD3.1 - DD3.3.

По каждому тактовому импульсу двоичная комбинация с выходом адресного счетчика поступает не только на мультиплексор, но и на цифроаналогичный преобразователь (ЦАП), состоящий из инверторов DD3.4 - DD3.6 и резисторов R18 - R22. На выходе ЦАП за восемь тактов образуется восемь уровней напряжения - laquo;ступенек raquo;. Если на входах XS1-XS8 присутствуют низкие уровни, то эти laquo;ступеньки raquo; имеют вид, изображенный на рис. 3.8,а. При скорости развертки луча в осциллографе в несколько раз медленнее цикла счета (восьми тактов) все . laquo;ступеньки raquo; сливаются в восемь линий - рис. 3.8,6.
