KXS2 *5В

К ш Общ.

R1 3=С2

в-СЭ-о о о о о о о о

/ооооооо

o-f lt;SA! a-f lt; SAIJxru

ООООООО ооооооо/

/ шг DOS

р. O.O.Q Q o ооооооо

о о о о о о с

ооооооо ооооооо/

/о оооооо

ооооооо

Рис. 1.5. Плата калибратора (а) и расположение элементов на ней (б)

И наносят на готовую Н1калу необходимые надписи. Для этой цели удобно использовать переводной, так называемый laquo;моментальный raquo; шрифт. Он представляет собой буквы, цифры, знаки препинания, нанесенные на полиэтиленовую пленку, с которой легко переносятся на бумажную или окрашенную поверхность шкалы. Надписи, которые не будут закрыты защитным стеклом, скажем, нанесенные на переднюю панель приемника, можно покрыть тонким слоем бесцветного нентафталевого лака. Лучше сделать это, намотав немного ваты на кончик остро отточенной спнчки. Лак наносят отдельно на контуры каждого знака в надписи.

Высокочастотные генераторы шума

Обычно регулировку высокочастотных каскадов приемников производят при помощи генератора стандартных сигналов, калиброванный выходной уровень которых можно изменять в зависимости от конкретных условий, к выходу приемника подключают индикатор низкочастотного сигнала, чаще всего обычный вольтметр переменного напряжения или осциллограф. Однако следует заметить, что создавать такую установку не всегда нужно.



DDl.t DW.Z 8 -3

DDt.3 VDI дет C3 0,041 MK

T r lt;i 1 II Q lt;

/?/ 560K , 4JMK -J-A\-

Dot KSBintCf

0,047 m

R2 WOK

к ВыдЛ 00 t

К Bum 001

C4 10МКУ10В

XPt Общ.

Рис. 1.6. Принципиальная схема генератора шума иа стабилитроне

В большинстве случаев можно обойтись более простым генератором шума. Ведь это. по сути, тот же 1енератор сигналов, но не требующий перестройки по частоте. Он генерирует шум с равномерным спектром в широком диапазоне частот от единиц килогерц до десятков мегагерц. Мощность шума во много раз превышает мощность собственных шумов приемника при постоянной полосе пропускания. Это дает возможность производить настройку высокочастотных цепей приемника, ориентируясь на изменение уровня шума на выходе.

Принципиальная схема несложного генератора шума приведена иа рис. 1.6. Источником шума является полупроводниковый диод-стабилитрон VD1, работающий в режиме лавинного пробоя при очень малом токе. Сила тока через диод составляет всего лишь 100 мкА. Нагрузкой служит резистор R4 сопротивлением 51 или 75 Ом. Через конденсатор СЗ и разъем XS1 генератор шума подключают к приемнику отрезком коаксиального кабеля с соответствующим волновым сопротивлением.

Для управления работой генератора шума служит микросхема DDI. На логических элементах DD1.1 и DD1.2 собран генератор прямоугольных импульсов, а на элементе DD1.3 - схема запрета. Когда выключатель SA1 разомкнут, к выводу 1 через резистор R2 приложен высокий уровень и на выводе 3 появляются положительные импульсы амплитудой около 11 В. Длительность импульсов и пауз между ними примерно одинакова, период повторения составляет 4 с. Во время действия положительных импульсов стабилитрон VD1 генерирует шум, а в паузах он выключен. При этом на выходе приемника будут чередоваться шумовой сигнал от генератора и собственные шумы приемника. Интенсивность шума можно ослаблять с помощью описанного ранее ступенчатого аттенюатора. Если в процессе регулировки будет увеличиваться разница между шумовым сигналом генератора и собственными шумами, значит, возрастает соотношение сигнал/шум и реальная чувствительность приемника.

Если контакты выключателя замкнуты, то на выходе элемента DD1.3 (вывод 3) установится высокий уровень и генератор будет вырабатывать шум непрерывно.

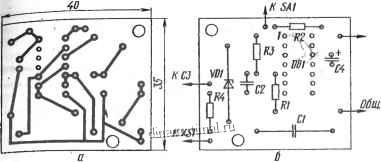

Рис. t.7. Плата генератора шума на стабили1роне:

а - РИД со стороны печатных проводников; б - размещение деталей на плате

Интенсивность генератора шума на стабилитроне довольно высока. Для ее оценки проводился такой эксперимент. Генератор подключали на вход приемника на частоте 28 МГц. Приемник имел чувствительность около 1 мкВ при соотношении сигнал/шум 3:1 (10 дБ) и полосу пропускания 3 кГц. Включив генератор шума, отмечали показания вольтметра на выходе приемника. Такое же напряжение показывал вольтметр, если вместо генератора шума на вход подавали сигнал от генератора стандартных сигналов с выходным уровнем 25 мкВ.

Генератор шума собран на плате из одностороннего фольги-рованного стеклотекстолита (рис. 1.7) и помещен в металлический корпус. Питание подают от внешнего источника напряжением 12 В, потребляет генератор около 1 мА.

Стабилитрон Д814Б можно заменить иа Д814А, а микросхему - на К176ЛА7. Конденсатор С1 - типа К73-17, С2 и СЗ - К10-7В, а С4 - К50-16. Правильно собранный генератор налаживания не требует. Достаточно с помощью осциллографа убедиться в наличии прямоугольных импульсов на выводе 3 логического элемента DD1.3

Несмотря на высокую интенсивность шума, производимого генератором на стабилитроне, к сожалению, не существует простой и однозначной взаимосвязи между мощностью шума и режимом, а также параметрами применяемого стабилитрона. Иными словами - это источник некалиброванного шума и использовать его для количественного измерения чувствительности приемника не представляется возможным.

Чувствительность современных приемников УКВ диапазона, в особенности связных, часто бывает очень высокой. Измерить ее в микровольтах с помощью генератора сигналов не удается. Сложность заключается в том, что аттенюатором генератора практически очень трудно достоверно ослабить сигнал до уровня десятых или сотых долей микровольта.
