Блок питания включает в себя два источника напряжения-стабилизированного -- 12 В (VD13, VT16, VD14) и нестабили-зированного - 28 В {VD15). Светодиод HL1 индицирует включение питания.

В приборе использованы постоянные резисторы МЛТ. Переменные резисторы R3 и R22 - СПЗ-126, а R16 и R17 - СПЗ-12л (сдвоенный с концентрическими осями). Конденсатор С16 - К73-16, но его можно заменить на К73-17 или МБМ. Электролитические конденсаторы - типа К50-16. Остальные - типа КД-1, КМ, К10-7В, а подстроенные - КТ4-23 и КПК-МП.

Вместо указанных на схеме можно применить любые тран-.зисторы типа ГТ311 (VT1 - VT4, VT7 -VTIO), КТ3127, ГТ328 (VT11-VT13), КТ315 (VTH), КТ608, КТ815 (VT15), КТ801, JCT972 (VT16). Диоды КД522А и Д220 можно заменить на Ч lt;Д521А, а варикапную матрицу КВС1ПА - двумя варикапами КВ102. Светодиод может быть любого цвета свечения типа АЛ102, АЛ307 или АЛ310. Дроссели L4 и L7 - типа ДМ или ДПМ.

Трансформаторы Т1 - ТЗ намотаны на кольцевых сердечниках типоразмера К7 X 4 X 2 из феррита МЮООНН. Обмотки первых двух из них содержат по 7 витков из трех скрученных проводов ПЭВ-2 0,19. Обмотка I трансформатора ТЗ содержит 10 витков, II - 5 витков, III - 1 виток такого же провода. I Катушки L1 - L3, L5, L6, L8 - L10 - бескаркасные, намо-Гтаны предварительно на оправках виток к витку проводом ПЭВ-2 0,61. Катушки L1 и L2 содержат по 7, L5 и L6 - по 11 (отвод от третьего витка сверху - по схеме), L9 и L10 -по 16 витков диаметром 5 мм. Катушка L3 состоит из трех витков диаметром 3 мм (отвод от половины первого витка, считая от нижнего по схеме вывода). Катушка L8 содержит семь витков диаметром 6 мм (отвод от второго витка, считая от вывода, соединенного с общим проводом).

Катушки L11 - L19 намотаны на каркасах из текстолита (рис. 2.25) и заключены в экраны размерами 18 X 14 X Ю мм из белой жести. Подстроечники - от броневых магнитопроводов СБ-12 из карбонильного железа. Катушки L12, L13, L15, L17, L19 содержат по 20 витков провода ПЭЛШО 0,2 (отвод от середины), а L11, L14, L16, L18 - по три витка того же провода. Последние катушки связи намотаны в непосредственной близости от. соединенного с обшим проводом вывода соответствующей контурной катушки.

Силовой трансформатор Т4 - выходной трансформатор кадровой развертки ТВК-ИОЛМ от телевизоров УНТ. Подробнее об использовании таких трансформаторов в источниках питания рассказано в [19].

Анализатор спектра смонтирован на десяти печатных платах (рис. 2.26-2 35) из фольгированного стеклотекстолита толщиной 1,5 мм. Все платы, кроме источника питания, укреплены в корпусе высокочастотного блока (рис. 2.36). Корпус спаян из пластин

{ 89

Рис. 2.25. Каркас катушек L11 - L19

KXSh

к CIS-

KLS-

plusmn;С2

щ О

-KDBZ - KR3

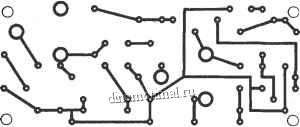

Рис. 2.26. Рисунок печатных проводников (а) и расположение деталей (б) на плате Z1, U1, А4

Рис. 2.28. Рисунок печатных проводников (а) и расположение деталей (б) на плате А1, U2

-О I

с/о те-

RIZ R/5

/?о Jo h-\-C/5

3 deg; deg;

go ок

C/Z т

ко о Ко о

R9 .

-D С/4

-RIZ 4ZB

Hue. 2.27. Рисунок печатных проводников (а) и расположение деталей (б) на плате G1, AS

/ lt;Т2-

КС35

1R24

о lt;

RZ3

RZ9 О

-СП- .

Зо -о

бо оК

RZ7 С25

*/28
