Puc. 2.16. Принципиальная схема цифровых индикаторов

KU402A

Рис. 2.17. Принципиальная схема стабилизатора

DM КР142ЕШГ

W КТ8Ш

20D0MKXVS

C2 4= 0,Шмк

C1033i4k\. FZ 1,5K

C4 JOOmk X16B

Общ.

быть сопротивлением от i500 Ом для индикатора АЛС324Б до 1 кОм для индикаторов малых размеров, например типа АЛ304В.

Блок питания цифрового частотомера изображен на рис. 2.17. Он представляет собой компенсационный стабилизатор на микросхеме DAI. Для увеличения выходного тока применяется транзистор VT1, включенный эмиттерным повторителем. Подстроеч-ный резистор R1 служит для установки выходного напряжения 5 В. Поскольку частотомер потребляет ток до 1 А, то на VT1 выделяется значительная моилность и следует принять меры для отвода тепла. Транзистор можно установить на радиатор или через слюдяную прокладку укрепить винтом на задней панели прибора.

Силовой трансформатор, который предполагается применить в приборе, должен иметь несколько обмоток для получения различных напряжений. Гак, обмотка для питания гетеродинного

приемника должна обеспечивать ток 50 мА при напряжении 10... 12 В. Обмотка для питания частотомера должна быть рассчитана на ток до 1 А при напряжении 6... 10 В. В случае использования в частотомере знакосинтезирующих индикаторов тлеющего разряда дополнительно потребуется обмотка на напряжение 150...200 В и ток до 10... 15 мА.

Смонтирован прибор на нескольких печатных платах. Приемник собран на плате из одностороннего (рис. 2.18), а частотомер - на плате (рис. 2.19, 2.20) из двустороннего фольгированного стеклотекстолита толщиной 1,5 мм. На отдельных платах, рисунки которых здесь не приводятся, собраны дешифраторы с индикаторами и стабилизатор на 5 В.

С целью придания жесткости и обеспечения максимальной стабильности частоты при механических воздействиях элементы контуров генераторов установлены непосредственно на плате гетеродинного приемника. Блок конденсаторов переменной емкости С1 и С6 - от приемника laquo;ВЭФ raquo;. Он имеет встроенный верньер с небольшим замедлением, что облегчает настройку на частоту.

Катушки L1 и L2 намотаны на каркасах, изготовленных из органического стекла (рис. 2.21, 2.22). Катушка L1 индуктивностью 11 мкГн намотана на гладком каркасе и имеет 34 витка провода ПЭТВ 0,4. Намотка рядовая, виток к витку. Отводы делают от 2,5 до 8,5 витка, считая от нижнего по схеме вывода. Катушка L2 индуктивностью 2,9 мГн намотана на секционированном каркасе и содержит 700 витков провода ПЭЛШО 0,12. Намотку ведут внавал, по 140 витков в каждой секции. .Отвод делают после намотки первой секции снизу. Подстройку индуктивности катушек осуществляют сердечниками СЦР-1 Из карбонильного железа.

В гетеродинном приемнике использованы дроссели типа ДПМ-0,1, конденсаторы К10-7В и К50-16. Транзистор КТ3102Д можно заменить на КТ3102Е или КТ342В. Транзисторы КТ315 и КТ815 могут быть с любым буквенным индексом. Транзистор VT7 желательно применять с тем же индексом, что и транзистор VT6.

На плате частотомера замены можно производить в основном только во входном формирователе. Транзистор КПЗОЗД заменим на КПЗОЗГ или КПЗОЗЕ, а КТ363 - на КТ3128, КТ368АМ - на КТ339АМ.

Регулировку гетеродинного приемника начинают с проверки работоспособности усилителя звуковой частоты. Позже, после регулировки цифрового частотомера, проверяют границы перестройки частоты генераторов.

Регулировке в частотомере обычно подвергают входной формирователь. Временно заменяют R2 и R3 подстроечными резисторами на 2,2 кОм и 100 Ом. На резисторе R4 устанавливают напряжение 0,1...0,2 В. На вход подают высокочастотный

}Ш е-

3 с о о

1С9 V Зо со

Ко oU Но ио lt;

RS -

G-СП-о

о ,} ,о deg; deg;оэ1

R2e\

Q О G-Г~Т-в O-i t-O

So Щ.

do VTW

0/ о

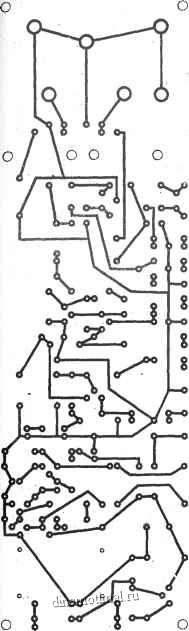

Рис. 2.18. Рисунок печатных проводников Плате гетеродинного приемника

(а) и расположение детален (б) на
