2 CI i,9...]S TI

XSI SAl/

I,9...I5 2 xi? LZESOMHI-H sAll

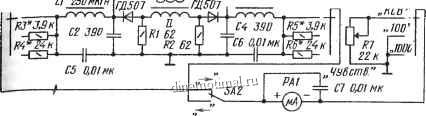

Рас. 2.9. Принципиальная схема второго варианта измерителя КСВ и проходящей мощности (до 1000 Вт)

фидерного тракта радиостанции. Прибор можно применять для оценки качества согласования между возбудителем и линейным усилителем мощности. Это очень важно, поскольку при плохом межкаскадном согласовании сопротивлений увеличивается уровень нелинейных искажений в выходном сигнале, расширяется полоса излучаемых частот, возрастает интенсивность помех радиовещательному и телевизионному приему.

На радиостанциях второй и первой категории, особенно коллективных, весьма желательно Иметь измеритель КСВ, постоянно включенный в разрыв фидера. Это даст возможность своевременно обнаруживать повреждение в антенне или ошибочное включение антенны другого диапазона.

Принципиальная схема такого варианта измерителя КСВ И проходящей МОЩНОСТИ изображена на рис. 2.9. Как видно, он отличается от предыдущего тем, что пределов измерения мощности не один, а два - 100 и 1000 Вт. Высокочастотная часть измерителя такая же. Выбор рода работы осуществляется переключателем. SA1 на три положения и три направления. Резисторы R3 И R5 служат для калибровки на пределе 100 Вт, а R4 И R6 - на пределе 1000 Вт. Калибровку и градуировку шкал удобнее всего производить с помощью поглощающего измерителя мощности.

В конструкции применен трансформатор тока, выполненный На кольцевом сердечнике типоразмера К12Х 6Х 4,5 из феррита Марки М50ВН-14. Первичная обмотка представляет собой отрезок Центрального проводника коаксиального кабеля длиной 15 мм. Который вместе с изоляцией продет сквозь кольцо. Предварительно по окружности кольца равномерно в один слой намотана Вторичная обмотка - 30 витков провода ПЭВ-2 0,25. Концы Первичной обмотки запаяны на печатные проводники шириной 0 мм на плате, которая связывает коаксиальные разъемы XSl и XS2.

3 9-1

Конденсаторы CI и СЗ могут быть типа КПК, КПВМ, КТ2-19. Диоды могут быть как германиевые, так и кремниевые, например КД522А.

Налаживание этого измерителя КСВ по сравнению с первым вариантом особенностей не имеет. Отличие заключается лишь в уровнях мощности, с которыми придется работать. Следует соблюдать осторожность и во избежание ожога токами высокой частоты не прикасаться к токонесущим проводникам прибора.

В заключение необходимо напомнить, что при приближении грозы антенну от радиостанции следует отключать и заземлять. Были случаи, когда из-за наводок, вызванных близкими грозовыми разрядами, выходили из строя диоды в измерителе КСВ.

Двухтональный генератор

Для контроля качества сигнала передающей аппаратуры на любительской радиостанции обязательно должен быть двухтональный генератор [14] и осциллограф с полосой пропускания по каналу вертикального отклонения не менее 5 МГц. С таким набором приборов можно проверять передатчик покаскадно от микрофонного усилителя и до усилителя мощности.

При использовании простых генераторов [16, 17] не всегда удается получить устойчивое неподвижное изображение на экране осциллографа. В предлагаемом приборе предусмотрен выход сигнала синхронизации горизонтальной развертки осциллографа. Частоты обоих тонов и частота следования импульсов синхронизации жестко связаны между собой. Это достигнуто тем, что нужные частоты получают делением частоты задающего генератора делителями с различными коэффициентами деления. Частоты тонов равны 1,8 и 2,25 кГц. Очевидно, что фильтр в канале формирования однополосного сигнала передатчика пропускает только первые гармоники указанных сигналов - ведь полоса пропускания фильтра не превышает 3 кГц.

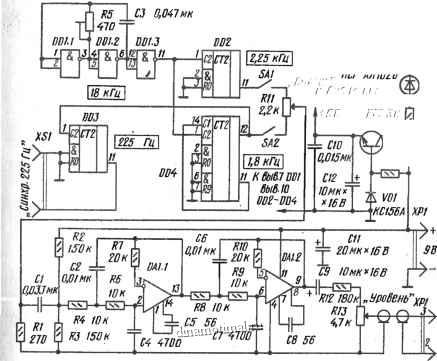

Принципиальная схема двухтонального генератора показана на рис. 2.10. На микросхеме DDI собран задающий генератор, вырабатывающий сигнал частотой 18 кГц. Импульсы с выхода элемента DD1.3 поступают на вход делителя на 8, выполненного на микросхеме DD2, и на 10 - на микросхеме DD4. Последняя включена так, что сначала частота делится на 5, а затем на 2 Таким образом, на выводе 12 скважность импульсов равна 2 как и на выводе 11 микросхемы DD2, что наиболее благоприятно для выделения первой гармоники. С выходов делителей частоты напряжение прямоугольной формы частотой 1,8 и 2,25 кГц проходит через выключатели SA1, SA2 и переменный резистор R1I на суммирующий резистор R1. Так как тракт звуковой частоты и фильтр передатчика обычно имеют неравномерность в полосе пропускания, то необходимо подбирать уровни тонов. Это осуществляют переменным резистором R11 laquo;Баланс raquo;.

DBt Н155ЛАЗ

шгмз msHEs

DD4 KtSSUEZ

Баланс-

к 6Ы6.14 DOf бы 6.5 DDZ-DD4 *5В Ж15 ЗН W KTBISA

RI4 4W

Puc. 2.10. Приниипиальная схема двухтонального генератора

Двухзвенный активный фильтр нижних частот на микросхеме DA1 имеет частоту среза около 3 кГц. Из сигналов прямоугольной формы он выделяет первые гармоники их спектра частот. Если уровни сбалансированы, то напряжения частот 1,8 и 2,25 кГц на выводе 9 операционного усилителя DA1.2 равны по 100 мВ. Делитель R12R13 служит для снижения напряжения каждого тона на выходном разъеме ХР2 - оно составляет не более 2 мВ.

С вывода 12 микросхемы DD4 прямоугольные импульсы поступают на вход делителя на 8, выполненного на микросхеме DD3. Он формирует импульсы частотой 225 Гц для синхронизации осциллографа.

На транзисторе VT1 и стабилитроне VD1 собран стабилизатор напряжения 5 В для питания микросхем DDI - DD4. Свето-диод HL1 индицирует подачу питания от источника постоянного напряжения 9... 12 В. Прибор потребляет ток примерно 90 мА.

Двухтональный генератор собран на печатной плате (рис. 2.11), которая помещена в полистироловый корпус размерами 130 X 78 X 30 мм.
