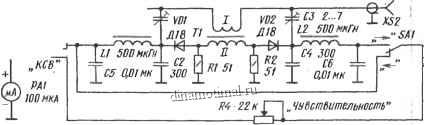

Рис. 2.7. Принципиальная схема измерителя КСВ и малой мощности

Для удобства вычислений стрелку индикатора РА1 пр положении переключателя SA1, соответствующем падающей волне, устанавливают переменным резистором R4 на последнее деление щкалы. Затем переключатель переводят в положение отраженной волны и отсчитывают показания индикатора.

Если шкала индикатора содержит 100 делений (например, у микроамперметра с током полного отклонения стрелки 100 мКа), формула принимает вид:

КСВ=(100+1 )/(100-1 ).

в этом случае для вычислений удобнее пользоваться табл. 2.2, в которой указано, какому значению КСВ соответствует то или иное отклонение стрелки индикатора.

Когда переключатель SA2 устанавливают в положение laquo;W raquo;, прибор с приемлемой погрешностью измеряет, мощность, проходящую по фидеру. Причем чем КСВ лучше (ближе к 1), тем выше достоверность измерения.

Теперь несколько слов о конструкции прибора и примененных деталях. Диоды желательно использовать германиевые, поскольку они начинают открываться при меньшем приложенном напряжении по сравнению с кремниевыми. Кроме указанных на схеме, подойдут ГД507 или даже Д9. Подстроечиые конденсаторы С1 и СЗ -типа КТ4-,23 или КПК-МП, остальные - К10-7В или КМ. Резисторы R1 - R3 типа МЛТ-0,25, причем R1 и R2 желательно подобрать одинаковыми по сопротивлению. Переменный резистор R4 может быть типа СПЗ-30, СПЗ-12, СПЗ-4аМ. Трансформатор тока Т1 выполнен на кольцевом сердечнике типоразмера К7Х4Х2 из феррита М50ВН 14. Обмотка 1 содержит 2 витка провода ПЭВ-2 0,51, обмотка II - 48 витков провода ПЭЛШО 0,15. Дроссели Ll и L2 - типа ДПМ-0,1, но их можно заменить и самодельными. Для этого на кольца из феррита МЮООНН типоразмера К7 X 4 X 2 следует намотать 45 витков провода ПЭЛШО 0,15.

Таблица 2.2

Печатную плату (рис. 2.8) изготавливают из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм. Ее укрепляют внутри корпуса размерами 60 X 80 X 60 мм, который выполнен из листового алюминия или латуни. На передней стенке корпуса установлены тумблеры МТ-1 и микроамперметр. Он может быть

К XSF

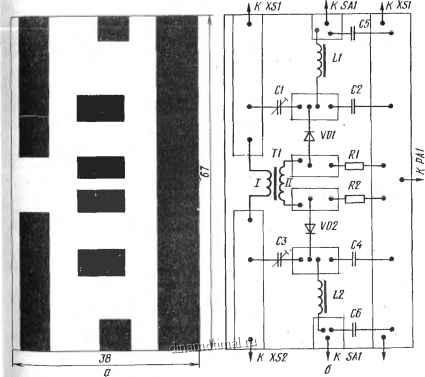

Рис. 2.8. Печатная плата измерителя КСВ (а) и расположение деталей на Плате (б)

любого подходящего типа с током полного отклонения рамки до 500 мкА. Коаксиальные разъемы СР-50-73Ф укрепляют на боковых стенках корпуса. Без ущерба качеству работы прибора эти разъемы можно заменить телевизионными антенными гнездами САТ-Г.

Для налаживания прибора вместо антенны к разъему XS2 подключают резистор 50 или 75 Ом. Его номинал зависит от волнового сопротивления используемого коаксиального кабеля в фидере антенны. Для передатчика мощностью до 10 Вт это могут быть несколько резисторов М.Л-2, включенные параллельно. Лучше в качестве нагрузки применить уже известный читателю поглощающий измеритель мощности.

Передатчик мощностью не более 10 Вт подключают к разъему XS1. Переключатель SA1 устанавливают в положение отраженной волны. Подстройкой емкости конденсатора С1 изменяют коэффициент деления емкостного делителя С1С2 так, чтобы амплитуды напряжений на конденсаторе С2 и резисторе R1 уравнялись. Поскольку эти напряжения по отношению к диоду VD1 включены встречно, то ток через диод должен быть равен нулю. Если все же, подстраивая С1, не удается установить стрелку индикатора на нулевое деление шкалы, то следует поменять местами выводы обмотки И трансформатора Т1. Затем подключают к XS1 нагрузку, а к XS2 - передатчик. Изменяют положение переключателя SA1 и, подстраивая СЗ, стрелку вновь устанавливают на нулевое деление.

Калибровку шкалы мощности осуществляют подбором резистора R3. При этом мощность, выделяющаяся в нагрузке, должна быть равна 10 Вт. Для контроля вместо поглощающего измерителя мощности можно также использовать и высокочастотный вольтметр, например типа ВК7-9, подключенный параллельно нагрузке. Значению мощности 10 Вт соответствует напряжение 22,4 В для нагрузки 50 Ом и 27,4 В - для 75 Ом. Подбором резистора R3 стрелку индикатора устанавливают на последнее деление шкалы. Уменьшая мощность, шкалу градуируют через 1 Вт. Для этой цели можно использовать данные, приведенные в табл. 2.1 и в прил. 3.

По окончании налаживания и градуировки следует обратить внимание на соответствие стрелок, нанесенных на панели у тумблера SA1, направлению падающей волны. Если тумблер установлен в положение стрелки, указывающей направо, то прибор должен регистрировать падающую волну при подключении передатчика слева, а нагрузки - справа. В случае необходимости восстановить это соответствие можно, поменяв местами провода, подпаянные к неподвижным контактам тумблера.

Как видно, описанный прибор применим лишь совместно с маломощным (до 10 Вт) передатчиком. Благодаря этому он реагирует на сравнительно малые уровни мощности и может быть использован не только для контроля качества антенно-
