Рис. 1.3. Корпус

ступенчатого

аттенюатора

отверстие диаметром 3 мм в том месте, где проходит проводник, соединяющий соседчие переключатели. Все швы корпуса тщательно пропаяны. На боковых стенках установлены коаксиальные разъемы типа СР-5Ь-73Ф. Никакой регулировки, кроме подбора резисторов, аттенюатор ие требует.

Для проверки работы ступенчатого аттенюатора следует к одному из разъемов подключить источник постоянного или переменного напряжения низкой частоты величиной не больше 2,5 В, а к другому - резистор сопротивления 51 Ом. Параллельно резистору подключают милливольтметр. При включении тумблера laquo;1 дБ raquo; иа резисторе напряжение должно уменьшиться до 0,89 первоначального значения. При поочередном включении только звеньев laquo;2 дБ raquo;, laquo;4 дБ raquo;, laquo;8 дБ raquo;, laquo;16 дБ raquo; и laquo;32 дБ raquo; выходное напряжение уменьшится соответствеиио до 0,79; 0,63; 0,4; 0,16 и 0,025 от величины входного напряжения.

При работе с аттенюатором нередко возникает необходимость пересчета введенного ослабления в соответствующ,ее ему изменение напряжения, тока или мощности в измеряемой цепи. Для этой цели удобно пользоваться таблицей, приведенной в прил. 2.

Калибратор шкалы настройки

На завершающей стадии регулировки любительского приемника обычно градуируют шкалу настройки. Эта работа занимает много времени, если использовать генератор сигналов и электронный частотомер. Ведь на каждой отметке приходится как можно точнее устанавливать частоту генератора, затем на его сигнал настраивать приемник и делать засечку на шкале. Да и сами эти приборы ие всегда есть в распоряжении радиолюбителя, особенно у начинающего.

Поэтому при градуировке шкалы удобнее пользоваться калибратором, который заменяет упомянутые приборы, а по про-



рри BBiz mi.3

Ю 4W

BSI ЮМГЦ X

mi Н155ЛАЗ DOZ-DOS KISSHEZ


К выв. 14 not - BtlB.5

. Doz-ms-

Kdbibiom

Выб.10

mz-DDS

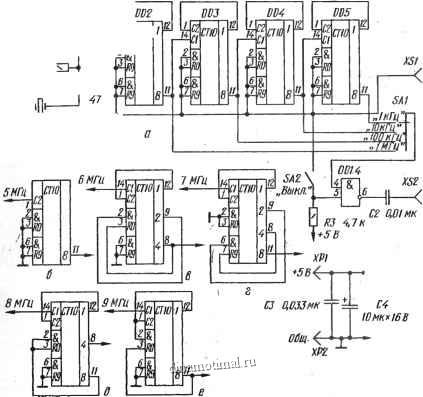

Puc. 1.4. Приниипиальная схема калибратора

стоте и точности превосходит их. Калибратор вырабатывает множество высокостабильных сигналов в диапазоне от низких частот и до нескольких десятков мегагерц. Сигналы один от другого могут располагаться через 1; 10; 100 кГц и 1 МГц. Причем чем больше шаг частотной сетки, тем до более высоких частот слышны в приемнике эти сигналы. Так, например, сигналы с шагом 1 МГц и 100 кГц могут быть слышны вплоть до УКВ диапазона, в то время как сигналы с шагом 10 и 1 кГц - только до 10...20 МГц.

Принципиальная схема калибратора изображена на рис. 1.4,а. Задаюш,ий генератор собран иа микросхеме DDI. Стабилизация частоты осуществляется кварцевым резонатором BQ1 иа частоте 10 МГц. Каждая из микросхем DD2 - DD5 делит входную частоту иа 10. Переключателем SA1 выбирают желаемый шаг частотной сетки. На выводе 11 каждой микросхемы



К155ИЕ2 имеется последовательность прямоугольных импульсов с соответствующей частотой повторения. Благодаря высокой крутизне фронтов импульсов частотный спектр таких сигналов состоит из множества составляющих, отстояидих одна от другой иа величину частоты повторения. С выхода логического элемента DDI.4 эти сигналы через конденсатор С2, заш,иш,аюш,ий от возможного короткого замыкания, поступают иа вход приемника. ГЗыключателем SA2 можно по мере необходимости сигналы отключать.

Регулировка калибратора заключается в точной установке частоты кварцевого генератора. С этой целью, конечно, можно воспользоваться электронным частотомером, ио ие менее точно коррекцию частоты можно произвести, принимая на коротковолновый приемник сигналы радиостанций, передающих эталонные частоты. Обычно их можно найти иа частотах 5, 10 или 15 МГн Они передают специальные сигналы по особой программе и их легко обнаружить среди сигналов других радиостанций иа близлежащих частотах. Изменяя связь калибратора с антенной приемника, следует добиться того, чтобы па приемник одновременно можно было принимать сигналы радиостанции и калибратора. Подбором емкости конденсатора С1 следует как можно точнее совместить их частоты. При совпадении частот бу.дут наблюдаться низкочастотные, так называемые laquo;нулевые raquo; биения.

Для исключения ошибок в процессе подгонки частоты кварцевого генератора рекомендуется включать калибрациоиные метки, следующие через 1 МГц. Никакой дополнительной регулировки калибратора больше не требуется.

Печатная плата и расположение деталей иа ней показаны на рис. Г5.

Может оказаться, что под рукой ие будет кварцевого резонатора иа частоту 10 МГц. В этом случае можно использовать другой, например на 5, 6, 7, 8 или 9 МГц. В схеме задаюпхего генератора никаких изменений делать пе придется. Только первый делитель частоты (микросхема DD2), в зависимости от частоты примененного резонатора, нужно будет собрать по одной ,из схем, приведенных на рис. 1.4,6 - е. Используется все та же микросхема К155ИЕ2, ио коэффициент деления изменяется в зависимости от вводимых обратных связей по входам R0 и R9. Разумеется, рисунок проводников вокруг этой микросхемы на печатной плате придется несколько изменить.

В процессе градуировки ип lt;алы приемник последовательно иасграивают иа сигналы калибратора по laquo;пулевым raquo; биениям в головных телефонах и проставляют метки иа нжале против визира. Вначале используют сигналы с наибольшим шагом, которые слышны в данном диапазоне частот приемника, и определяют границы перестройки. Затем уменьшают шаг и наносят иа шкалу все промежуточные метки. После этого доводят деления до нужных размеров, производят оцифровку некоторых из нн.\
