ли foin

Рис. 2.1. Принципиальная схема поглощающего измерителя мощности

ООООООООООО. О ОООООООООООО

ооооооооооо

о о о о о о ООО о

плто CI кш

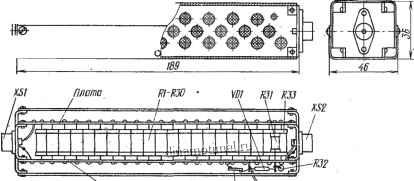

Рис. 2.2. Устройство эквивалента антенны

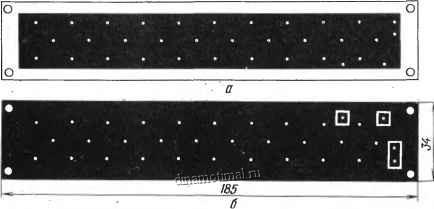

Рис. 2.3. Печатные платы измерителя мощности 56

2от.Ф2Л

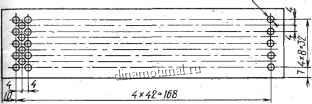

Рис. 2.4. Кронштейн

Рис. 2.5. Крышка

Таблица 2.1

большую мощность, следует сокращать время измерений. Например, если в эквиваленте выделяется мощность 200 Вт, то подавать ее следует не более 2 мин с перерывами в 10... 15 мин. Кроме того, измерения будут достоверными только в том случае, если форма высокочастотного напряжения будет синусоидальной.

Эквивалент антенны измерителя мощности может иметь и другое сопротивление, например 75 Ом. Для расчета мощности, выделяющейся в нагрузке с произвольным сопротивлением в зависимости от приложенного напряжения, рекомендуется воспользоваться сведениями, изложенными в прил. 3. Там же приведена таблица, по которой можно откалибровать шкалу поглощающего измерителя мощности, если использовать высокочастотный вольтметр для контроля приложенного напряжения.

В заключение иеоб.ходимо отметить, что согласно [14] па каждой любительской радиостанции должен быть эквивалент антенны. В данном случае это будет предлагаемый измеритель мощности. Поэтому его следует поместить в подходящий кожух, размеры которого во многом будут определяться конструкцией используемого микроамперметра. Конструкция кожуха должна обеспечивать беспрепятственный проход воздуха для охлаждения эквивалента антенны.

Измеритель проходящей мощности и КСВ

Известно, что успешная работа в эфире во многом зависит от эффективности антенны любительской радиостанции. Существует большое разнообразие коротковолновых антенн. Начинающие радиолюбители обычно используют наиболее простые, не требующие больших затрат. Более опытные устанавливают на высоких мачтах многоэлементные направленные антенны с дистанционным управлением положением главного лепестка диаграммы направленности. Но любая антенна будет давать хорошие результаты, лишь когда правильно настроена. Существенную помощь радиолюбителю в настройке антенны окажет предлагаемый прибор.

Антенну, как правило, запитывают тремя способами. Наибо лее простые, например laquo;длинный луч raquo;, питаются однопроводным фидером, являющимся частью антенны и поэтому hhtchchbihi излучающим электромагнитные волны. При работе радиостанции на передачу такой фидер является источником помех для ближап ших телевизоров. При приеме на него также наводится множество бытовых и индустриальных помех.

Некоторые антенны запитывают двухпроводным воздушным фидером или симметричным ленточным кабелем. Такой способ позволяет уменьшить излучение фидера, но широкого распространения у радиолюбителей не получил из-за необходимости использовать симметричные выходные цепи передатчика, относительно
