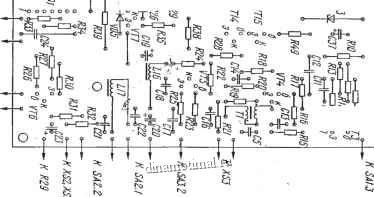

Рис. 1.20. Размещение деталей на печатной плате ГКЧ

Катушки Ll - L5 можно намотать на чегырехсекционных унифицированных каркасах от ДВ и СВ диапазонов радиовещательного приемника. Для катушек L6 - L15 подойдут гладкие каркасы диаметром 7 мм ог КВ диапазонов того же приемника. Во всех катушках используются ферритовые подстроечники диаметром 2,7 мм. Намоточные данные катушек приведены в табл. 1.5.

Для трансформатора Т1 и катушки L16 используют ферритовые кольца типоразмера К10Х6Х4 из материала МЮООНН. Трансформатор наматывают двумя скрученными между собой проводниками ПЭВ 2 0,2 - всего 10 витков. Катушка L16 содержит 100 витков провода ПЭЛШО 0,15. Катушка L17 содержит 750 витков такого же провода, намотанного равномерно на кольце типоразмера К20Х 10x6 из феррита МЮООНН.

1мпульсные трансформаторы Т2 и ТЗ наматывают на кольцах типоразмера К7Х4Х2 из феррита М50ВН-14. Можно также применить кольца из материала марки ЮОНН диаметром 8 мм, например от старых катушек тракта ПЧ-ЧМ ламповых вещательных приемников. Обмотки располагают по обеим сторонам кольца. Первичная и вторичная обмотки трансформаторов Т2 и ТЗ содержат соответственно 9 и 7 витков провода ПЭВ-2 0,31.

Трансформатор Т4 собран на магнитопроводе Ш16X25 из трансформаторной стали. Первичная обмотка содержит 2300 витков провода ПЭВ-2 0,15, а вторичная - 380 витков провода ПЭВ-2 0,31.

Таблица 1.5

Переключатели SAl и SA3 - галетные типа ПГК, ПГ-15 или ПГ-39Ш, а SA2 и SA4 - микротумблеры МТ-3 или ПТ-8.

Налаживание ГКЧ начинают с проверки работоспособности двухкаскадного усилителя. К разъему XS1 подключают резистор МЛТ-0,5 51 Ом, а к нему - высокочастотный вольтметр. Переключатель SA1 устанавливают в одиннадцатое, не используемое в ГКЧ положение. К ламели, соответствующей этому положению, подключают генератор сигналов и устанавливают выходной уровень, примерно равный 0,2 В. Перестраивая генератор во всем диапазоне работы ГКЧ, проверяют по точкам частотную характеристику усилителя. В случае необходимости ослабить усиление на низких частотах можно уменьшением емкости конденсаторов С9-СП, С16.

Проверку работоспособности канала меток производят в следующей последовательности. Переключатель SA3 устанавливают в нижнее по схеме положение и на гнезда XS4 от внешнего генератора низкой частоты подают напряжение 0,5... 1 В. К гнездам XS2 подключают осциллограф. Проверяют прохождение сигнала, действие регулятора амплитуды меток R29, частотные характеристики фильтров.

Правильно собранный формирователь частотных меток обычно особого налаживания не требует. Подключают частотомер к переключателю SA3.1 и проверяют частоту генератора. Подбором конденсатора С24, если в этом есть необходимость, как можно точнее устанавливают частоту 1 МГц. Желательно широкополосным (не менее 30...50 МГц) осциллографом проверить наличие и форму остроконечных импульсов на обмотке I трансформатора ТЗ. Но можно также для проверки уровня и количества гармоник воспользоваться анализатором спектра или приемником, работающим в диапазоне 0,2...30 МГц.

Затем приступают к проверке ГПН. Если все собрано правильно, то на резисторе R47 можно будет наблюдать осциллограмму, приведенную на схеме. Разумеется, что подвижный контакт резистора R43 laquo;Полоса raquo; должен находиться в верхнем по схеме положении. Вращая ручку laquo;Частота raquo; (переменный резистор R40), проверяют работу ГПН на крайних частотах. Осциллограф при этом должен быть включен на laquo;открытый raquo; вход. На низких частотах может наблюдаться некоторая нелинейность пилообразного напряжения. Но с этим недостатком можно мириться, поскольку наиболее низкие частоты ГПН используются при просмотре АЧХ самых узкополосных цепей и нелинейность развертки сказывается незначительно. Поскольку внутренние метки при этом использовать невозможно, то для отсчета значений частот применяют внешние метки от генератора сигналов, работающего совместно с частотомером.

На заключительном этапе регулировки ГКЧ проверяют работу высокочастотных генераторов. Они должны устойчиво работать в пределах каждого поддиапазона. Если будет наблю-
