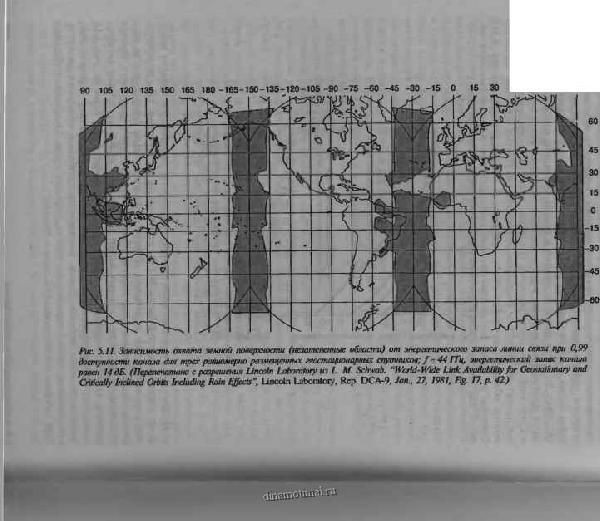

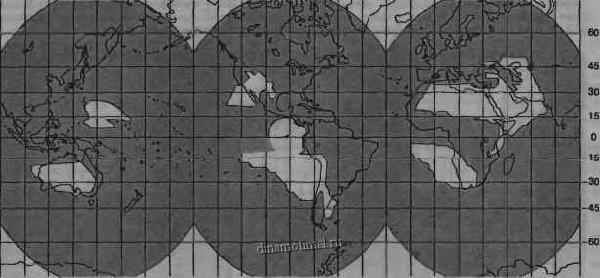

Рис. 5.12. Зависимость охвата земной поверхности (иезатененные области) от энергетического запаса линии связи при 0,99 доступности канала для трех равномерно размещенных геостащюнарных спутников; f = 44 ГГц, энергетический запас канала равен 10 дБ. (Перепечатано с разрешения Lincoln Laboratory из L. М. Schwab. World-Wide Link Availability for Geostationary and Critically Inclined Chbits Including Rain Effects , Lincoln Laboratory, Rep. DCA-9. Jan., 27, 1981, Fig. 18 p. 43)




90 105 120 135 150 165 180 -165-150-135-120-105 -90 -75 -60 -45 -30 -15 О 15 30 45 60 75 90

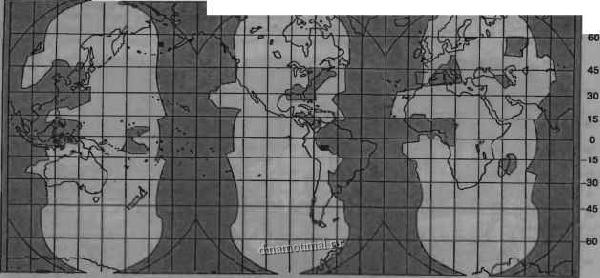

Рис. 5.13. Зависимость охвата земной поверхности (незатененные области) от энергетического запаса линии связи при 0,99 доступности канала для трех равномерно размещенных геостационарных спутников; f = 44 ГГц, энергетический запас канала равен б дБ. (Перепечатано с разрешения Lmcoln Laboratory из L. М. Schwab. World-Wide Link Availability for Geostationary and Critically Inclined Orbits Including Rain Effects , Lincoln Laboratory, Rep. DCA-9, Jan., 27. 1981. Fig. 19. p. 44.)



5.5. Коэффициент шума, шумовая температура системы

5.5.1. Коэффициент шума

Коэффициент шума F (или шум-фактор) (noise figure) связывает значение параметра SNR на входе сети со значением на выходе. Таким образом шум-фактор измеряет ухудшение SNR, вызванное прохождением через сеть. Пример сказанного приведен на рис. 5.14. На рис. 5.14, а показано значение параметра SNR на входе усилителя (обозначено как (SNR)i ) в зависимости от частоты. Максимальное значение на 40 дБ превышает минимальный уровень шума. На рис. 5.14, значение параметра SNR показано на выходе усилителя (обозначено как (SNR)out). За счет усиления на усилителе мощность сигаала возросла на 20 дБ, но при этом усилитель добавил к сигаалу собственный шум. Максимальное значение сигнала на выходе всего на 30 дБ превышает минимальный уровень шума. Получаем, что ухудшение SNR на пути от входа до выхода составляет 10 дБ; это равносильно утверждению, что коэффициент шума усилителя равен 10 дБ. Коэффициент шума - это параметр, выражающий шумовые свойства двухпортовой сети или некоторого устройства, такого как усилитель, относительно эталонного источника щума в входном порту. Записать шум-фактор можно следующим образом:

(SNR)

ш

(SNR) , G5,./G(yV,. + yV ,.)

(5.25)

5, - мощность сигнала во входном порту усилителя Л, - мощность шума во входном порту усилителя N 1 - шум усилителя относительно входного порта G - коэффициент усиления усилителя

Максимальное значение (SNR),n = 40AB


Максимальное значение (SNR)out = 30flB

2,65 Частота (ГГц)


2,65 Частота(ГГц)

Рис. 5.14. Уровни шума и сигнала усилителя как функция частоты: а) вход усилителя; б) выход усилителя

Иллюстрация уравнения (5.25) приведена на рис. 5.15. На рис. 5.15, а представлен реализуемый усилитель с коэффициентом усиления G = 100 и мощностью внутреннего шума Na = 10 мкВт. Мощность источника шума, внешнего по отношению к усилителю, равна N,= 1 мкВт. На рис. 5.15, усилитель предполагается идеальным, и мы при-
