запаса отрицательно и существующие требования к достоверности передачи не будут удовлетворяться. Хотя при использовании выражений канал закрывается или канал не закрыт создается впечатление работы по принципу включено/выключено , на самом деле незакрытый канал (или отрицательный энергетический запас) означает, что достоверность передачи не удовлетворяет системным требованиям; это не обязательно означает прекращение связи. Рассмотрим, например, систему, показанную на рис. 5.9, с (fij/ZVoXpce = Ю дБ и ( i Vo)npim = 8 дБ. Пусть 8 дБ соответствует Рв = 10 1 Следовательно, энергетический запас равен -1 дБ, а фактическая вероятность появления ошибочного бита в 10 раз превышает заданную. В то же время, несмотря на сниженную достоверность передачи, канал по-прежнему может использоваться.

5.4.4. Доступность канала

Доступность канала обычно является мерой долговременного использования канала, сформулированной на среднегодовой основе; для данного географического местоположения доступность канала показывает процентное отношение времени, в течение которого канал может быть закрыт. Например, для конкретного канала связи между Вашингтоном и спутниковым ретранслятором долговременная синоптическая ситуация может быть такой, что погодного запаса 10 дБ достаточно для закрытия канала связи 98% времени; для 2% времени проливные дожди приводят к большему, чем на 10 дБ, ухудшению параметра SNR, так что канал не закрывается. Поскольку воздействие шума на SNR зависит от частоты сигнала, доступность канала и требуемый энергетический запас должны изучаться в контексте конкретной частоты передачи.

На рис. 5.10 обобщаются значения доступности каналов глобальных спутников на частоте 44 ГГц. Данный график иллюстрирует процентное отношение видимости земной поверхности (каналы закрыты и заданная вероятность ошибки достигается) как функцию энергетического запаса для трех равномерно размещенных геостационарных спутников. Геостационарный спутник расположен на круговой орбите в той же плоскости, что и земная экваториальная плоскость, и его синхронная высота над уровнем моря равна 35 800 км. Период обращения спутника равен периоду обращения Земли; таким образом, спутник Стационарно висит над определенной точкой земной поверхности. На рис. 5.10 показано семейство кривых видимости, отличающихся требуемыми значениями параметра доступности канала, от качественного (доступность 95%) до достаточно точного (99%). Вообще, при фиксированном энергетическом запасе видимость обратно пропорциональна требуемой доступности, а при фиксированной доступности она монотонно растет с увеличением запаса [8]. На рис. 5.11-5.13 для трех различных значений энергетического запаса канала затененными и чистыми областями показаны части земной поверхности, в которых канал 44 ГГц не может быть закрыт 99% времени. На рис. 5.11 показан охват каналом различных мест при энергетическом запасе 14 дБ. Отметим, что с помощью рисунка можно вычислить области наибольших ливней, такие как Бразилия и Индонезия. На рисунке представлены результаты расчета канала, выполненного с использованием синоптической модели Земли.

На рис. 5.11 выделяются заштрихованные полоски на восточных и западных границах поля зрения каждого спутника. Как вы думаете, почему канал недоступен в данных областях? На краях земной поверхности, видимой со спутника, расстояние между спутником и наземной станцией больше расстояния между точкой,



находящейся непосредственно под спутником, и спутником. Ухудшение качества происходит вследствие сочетания трех элементов: (1) большее расстояние распространения приводит к уменьшению спектральной плотности мощности на принимающей антенне; (2) в местах, расположенных на границе охвата, усиление, получаемое с помощью спутниковой антенны, снижается, если антенна специально не спроектирована для равномерного охвата всего поля зрения (обычная схема - это -3 дБ на крайних лучах по сравнению с пиковой амплитудой в центре луча); и (3) при распространении к точкам на границе охвата сигналу приходится пройти больший путь через атмосферы (это объясняется наклонным путем и кривизной земной поверхности). Последнее является самым важным для сигналов на частотах, наиболее поглощаемых атмосферой. Почему подобные заштрихованные области отсутствуют около северного и южного полюсов на рис. 5.11? Снегопад не имеет (на распространение сигнала) такого же отрицательного эффекта, как ливень; данный феномен называется эффект замораживания.


Три равномерно размещенных геостационарных спутника, f = 44 ГГц

9 10 11 12 13 14 15 16 17 18 Резерв (дБ)

Рис. 5.10. Зависимость охвата земной поверхности от энергетического запаса линии связи при различных значениях доступности канала. (Перепечатано с разрешения Lincoln Laboratory из L. М. Schwab. - World-Wide Link Availability for Geostationary and Critically Inclined Orbits Including Rain Effects , Lincoln Laboratory, Rep. DCA-9, Jan., 27, 1981, Fig 14, p. 38)

Ha рис. 5.12 показаны части земной поверхности, которые 99% времени могут (и не могут) закрывать канал 44 ГГц с запасом 10 дБ. Отметим, что, по сравнению с запасом 14 дБ, затененные области стали значительно больше; теперь восточный берег Соединенных Штатов, Средиземноморье и большая часть Японии 99% времени не могут закрывать канал. На рис. 5.13 подобные рабочие характеристики канала показаны для энергетического запаса 6 дБ. Если на рис. 5.11 можно определить регионы наибольшей дождливости, то на рис. 5.13 видны наиболее засушливые регионы Земли. Видим, что подобными областями являются юго-западные части Соединенных штатов, большая часть Австралии, побережья Перу и Чили, а также пустыня Сахара в Африке.



90 105 120 135 150 165 180 -165-150-135-120-105 -90 -75 -60 -45 -30 -

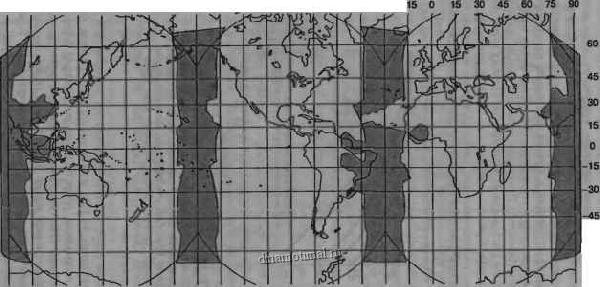

Рис. 5.11. Зависимость охвата земной поверхности (незатененные области) от энергетического запаса линии связи при 0,99 доступности канала для трех ржшшерно размещенных геостационарных сготшиков; f = 44 ГТЦ, энергетический запас канала равен 14 дБ. (Перепечатано с разрешения Lincoln Laboratory из L. М. Schwab. World-Wide Link Availability for Geostationary and Critically IncUned Orbits Including Rain Effects , Lincoln Laboratoiy. Rep. DCA-9, Jan.. 27, 1981, Fig. 17, p. 42.)

90 105 120 135 150 165 180 -165-150-135-120-105 -90 -75 -60 -45 -30 -15 0 15 30 45 60 75 90

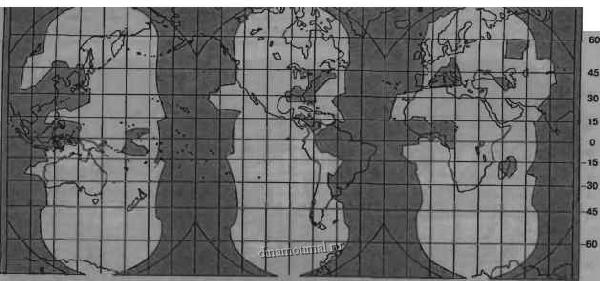

Puc. 5.12. Зависимость охвата земной поверхности (незатененные области) от энергетического запаса линии связи при 0.99 доступности канала для трех равномерно размещенных геостационарных спутников; / = 44 ГГц. энергетический запас щипала равен 10 дБ. (Перепечатано с разрешения Lincoln Laboratory из L. М. Schwab. World-Wide Link Availability for Geostationary and Critically Inclined Orbits Including Rain Effects . Oncoln Laboratoiy, Rep. DCA-9, Jan.. 27, 1981 Fig 18 p 43)
