множество, реализация приемника, показанная на рис. 4.7, а, идентична реализации, показанной на рис. 4.7, б (могут отличаться масштабом). Если же [sKf)] не является ортогональным множеством, приемник (рис. 4.7, б), используюший N корреляторов с опорными сигналами {у, lt;г)} вместо М, представляет более рентабельную реализацию. В разделе 4.4.3 мы рассмотрим применение подобного устройства для детектирования MPSK-модулированного сигнала (multiple phase shift keying - многофазная манипуляция).

В случае двоичного детектирования корреляционный приемник, как показано на рис. 4.8, а, можно построить как согласованный фильтр или интегратор произведений с опорным сигналом, равным разности двоичных сигналов-прототипов si(t) - sjit). Выход коррелятора z{T) используется непосредственно в процессе принятия решения.

Опорный сигнал sM-s2(t)

Схема

принятия

решений

г(Л =а, lt;Л+ по(Л

Опорные сигналы s,(t)

r[t)-

s2(t)

а, lt;Л + По(Г)

Схема

принятия

решений

-s, lt;t)

Рис. 4.8. Двоичный корреляционный приемник: а) использование одного коррелятора; б) применение двух корреляторов

При двоичном детектировании корреляционный приемник можно изобразить как два согласованных фильтра или интефатора произведений, один из которых согласовывается с Slit), а второй - с Slit) (рис. 4.8, б). На этапе принятия решения теперь может использоваться правило, приведенное в формуле (4.16), или же из выхода одного коррелятора можно вычесть выход другого и на этапе принятия решения использовать разность

ziT) = ZiiT)-z2iT), (4.17)

как показано на рис. 4.8, б. Здесь г(7), называемое тестовой статистикой, подается в схему принятия решения, как и в случае только одного коррелятора. В отсутствие шума на выходе мы получаем г(7) = а,(7), где д,(7) - сигнальный компонент. Входной шум я(7) при этом является случайным гауссовым процессом. Поскольку коррелятор - это линейное устройство, выходной шум также является случайным гауссовым процессом [2]. Таким образом, можно записать выражение с выхода коррелятора в момент взятия выборки t - Т.

г(7) = fit,(7) + laquo;о(7) = 1,2,

Гпо DO л хлг\т\г\гг\аа кдп nvf nai ил а м поклп nwnai lua

где яо(7) - компонент шума. Для сокрашения записи мы иногда будем выражать z(t) как а, + Ио. Компонент шума щ - это гауссова случайная переменная с нулевым средним; следовательно, z{T) - это гауссова случайная переменная со средним а, или аг, в зависимости от того, была передана двоичная единица или двоичный нуль.

4.3.2.1. Порог двоичного решения

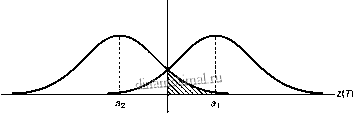

На рис. 4.9 для случайной переменной z(T) показаны две плотности условных вероятностей - p(z\si) и p(z\s2) - со средними значениями а, и Oj. Эти функции, именуемые правдоподобием 5, и правдоподобием si, были представлены в разделе 3.1.2. Приведем их повторно:

Оол/2л

gt;0 j

(4.18,а)

p{z\s.{) = -

z-a-y

(4.18,6)

Здесь Оо - дисперсия шума. На рис. 4.9 правая функция правдоподвбия p{z\s{) иллюстрирует вероятностное распределение сигналов на выходе детектора zij) при переданном сигнале s. Подобным образом левая функция правдоподобия pisi) демонстрирует вероятнбстное распределение сигналов на выходе детектора ziJ) при переданном сигнале s. Абсцисса г(Г) представляет полный диапазон возможных значений выборок на выходе корреляционного приемника, показанного на рис. 4.8.

Линия решений Область 2 Область 1

Правдоподобие S2 P(zls2)

Правдоподобие Si P(zlsi)

Рис. 4.9. Плотности условных вероятностей Ki) Р(.Фг)

При рассмотрении задачи оптимизации порога двоичного решения относительно принадлежности принятого сигнала к одной из двух областей, в разделе 3.2.1 было показано, что критерий минимума ошибки для равновероятных двоичных сигналов, искаженных гауссовым шумом, можно сформулировать следующим образом:

.(7-)=Yo. Я,

(4.19)

4.3 ЛРТРкТмппняымра гмгияпя п га\/ппг\пг\л,д тх/яло

Здесь а, - сигаальный компонент z{T) при передаче si(t), а - сигаальный компонент г(7) при передаче siit). Порог уо. равный (а, + 02)/!, - это оптимальный порог для минимизации вероятности принятия неверного решения при равновероятных сигналах и симметричных функциях правдоподобия. Правило принятия решения, приведенное в формуле (4.19), указывает, что гипотеза Я, (решение, что переданный сигнал - это si(t)) выбирается при z(T) gt; Уо, а гипотеза Н2 (решение, что переданный сигнал - это si(t)) - при z{T) lt; Yo- Если z{T) = Yo, решение может быть любым. При равновероятных антиподных сигналах с равными энергиями, где Si(t) = -S2(f) и ai=-a2, оптимальное правило принятия решения принимает следующий вид:

z(T) Уо=0. (4.20,а)

выбрать сигнал.?,(/), выбрать сигнал S2(t)

если zi(7) gt; 22(7) в противном случае

(4.20,6)

4.4. Когерентное детектирование

4.4.1. Когерентное детектирование сигналов PSK

На рис. 4.7 показан детектор, который может использоваться для когерентного детектирования любого цифрового сигнала. Подобный корреляционный детектор часто называется детектором, работающим по критерию максимального правдоподобия (maximum likelihood detector). Рассмотрим следующую бинарную модуляцию PSK (BPSK). Пусть

(0=,

cos(coof+ф) О lt; f lt; 7

(4.21,а)

*2 (О = J- со8((ОоГ -(- ф -(- тс) =

С08(0\)Г+ф) О lt; Г lt; Г

(4.21,6)

я(0 - случайный белый гауссов процесс с нулевым средним.

Здесь фазовый член ф - произвольная константа, которую мы для удобства положим равной нулю. Параметр Е - это энергия сигнала, приходящаяся на символ, а 7 - длительность символа. Для данного антиподного случая требуется одна базисная функция. Используя формулы (3.10) и (3.11) и предполагая пространство ортонормированным (т.е. Kj = l), базисную функцию х/,(г) можно выразить следующим образом:

coscoof дляО lt;г lt;Г.
