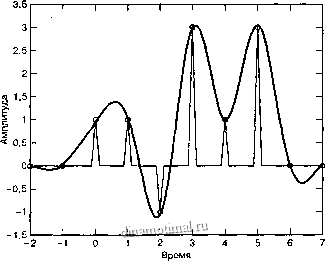

Рис. 3.23, б. Выход фильтра с характеристикой типа приподнятого косинуса и входные дискретные значения, задержанные на некоторое время

В разделе 1.6.3 было показано, что для получения идеальных (неискажающих) передающих характеристик канала в пределах полосы сигнала W, функция \Hc(f)\ должна быть константой. Кроме того, Q(f) должна быть линейной функцией частоты, что эквивалентно утверждению запаздывание должно быть постоянным для всех спектральных компонентов сигнала . Если \Hc{f)\ не является константой в пределах полосы W, то канал будет искажать амплитуду сигнала. Если Qif) не является линейной функцией частоты в пределах полосы W, канал будет искажать фазу. Во многих каналах, искажающих подобным образом информацию, например каналах с замираниями, искажение фазы и амплитуды обычно проявляется одновременно. При передаче последовательности импульсов подобное искажение проявляется в виде рассеивания или размывания импульсов, так что ни один импульс принятой демодулированной последовательности не определяется однозначно. В разделе 3.3 описывалось перекрытие импульсов, известное как межсимвольная интерференция. Это эффект, который проявляется в большинстве систем модуляции и является одной из основных помех надежной высокоскоростной передачи по низкочастотным каналам. Совокупность методов обработки или фильтрации сигнала, направленных на устранение или снижение межсимвольной интерференции, именуется как выравнивание и рассматривается в данном разделе.

На рис. 2.1 выравнивание разбито на две большие категории. Первая категория, оценка последовательности с максимальным правдоподобием (maximum-likelihood sequence estimation - MLSE), подразумевает измерение hjit) с последующей подстройкой приемника под требования передачи. Цель такой подстройки - позволить детектору произвести точную оценку демодулированной искаженной последовательности импульсов. При использовании приемника MLSE искаженные выборки не изменяются и не проходят этап непосредственной компенсации последствий помех; вместо этого приемник перенастраивается так, чтобы максимально эффективно работать с искаженными выборками. (Пример этого метода, известный как выравнивание Витерби, рассмотрен в разделе 15.7.1.) Вторая катего-

рия, выравнивание с помощью фильтров, включает использование фильтров для компенсации искажения импульсов. В этом случае детектору предоставляется последовательность демодулированных выборок, модифицированных или очищенных эквалайзером от последствий межсимвольной интерференции. Выравнивание с помощью фильтров (более популярный подход из двух описанных выше) также имеет несколько подтипов. Фильтры могут быть линейными устройствами, содержащими только элементы с прямой связью {трансеерсальные эквалайзеры), или нелинейными, включающими элементы с обратной связью (эквалайзеры с обратной связью по решению). Кроме того, фильтры могут различаться алгоритмом работы, который может быть заданным или адаптивным. Также они могут различаться разрешением или частотой обновления. Если выборки производятся только в пределах символа, т.е. одна выборка на символ, то это символьное разделение. Если каждому символу соответствует несколько выборок, то это фракционное разделение.

Модифицируем уравнение (3.77), заменив принимающий/выравнивающий фильтр отдельными (принимающим и выравнивающим) фильтрами, определяемыми частотными передаточными функциями H,if) и Н.ф. Будем также считать, что общая передаточная функция системы H(f) имеет вид приподнятого косинуса, и обозначим ее НксФ- Таким образом, можем записать следующее:

Нкс(/) = Н,(ЛН,{1)НН,ф. (3.83)

В системах, представляющих практический интерес, частотная передаточная функция системы г(/) и ее импульсная характеристика h,{t) не известны с точностью, достаточной для разработки приемника, который в любой момент времени дает нулевую межсимвольную интерференцию. Передающий и принимающий фильтры, как правило, выбираются так, чтобы

Hrc = H,(J)H,(J) (3.84)

Таким образом, характеристики АГ,(/) и HXt) имеют вид корней из приподнятого косинуса. Следовательно, передаточная функция эквалайзера, необходимая для компенсации искажения, внесенного каналом, является обратно пропорциональной передаточной функции канала:

HJf) = - = --е-К (3.85)

Иногда частотная передаточная функция системы допускает межсимвольную интерференцию в специально выбранных точках дискретизации (например, передаточная функция гауссового фильтра). Такие передаточные функции позволяют повысить эффективность использования полосы, по сравнению с фильтром с характеристикой типа приподнятого косинуса. При выборе такого конструкторского решения выравнивающий фильтр должен компенсировать не только внесенную каналом межсимвольную интерференцию, но и межсимвольную интерференцию, внесенную передающим и принимающим фильтрами [7].

3.4.2. Глазковая диаграмма

Глазковая диафамма - это изображение, полученное в результате измерения отклика системы на заданные низкочастотные сигналы. На вертикальные пластины осциллофафа подается отклик приемника на случайную последовательность импульсов, а на горизонтальные - пилообразный сигнал сигнальной частоты. Другими словами, горизонтальная вре-

менная развертка осциллографа устанавливается равной длительности символа (импульса). В течение каждого сигнального промежутка очередной сигнал накладывается на семейство кривых в интервале (О, 7). На рис. 3.24 приведена глазковая диафамма, получаемая при двоичной антиподной (биполярные импульсы) передаче сигнанов. Поскольку символы поступают из случайного источника, они могут быть как положительными, так и отрицательными, и отображение послесвечения элекпронного луча позволяет видеть изображение, имеющее форму глаза. Ширина ожрытия глаза указывает время, в течение которого должна быть произведена выборка сигнала. Разумеется, оптимальное время взятия выборки соответствует максимально распахнутому глазу, что дает максимальную защиту от воздействия помех. Если в системе не используется фильтрация, т.е. если передаваемым информационным импульсам соответствует бесконечная полоса, то отклик системы дает импульсы идеальной прямоугольной формы. В этом случае диафамма будет выглядеть уже не как глаз, а как прямоугольник. Диапазон разностей амплитуд, обозначенный через D, является мерой искажения, вызванного межсимвольной интерференцией, а диапазон разностей времен перехода через нуль, обозначенный через Уг, есть мерой неустойчивой синхронизации. На рисунке также показана мера запаса помехоустойчивости и чувствительность к ошибкам синхронизации St. Чаще всего глазковая диафамма используется для качественной оценки степени межсимвольной интерференции. По мере закрытия глаза межсимвольная интерференция увеличивается, а по мере открытия - уменьшается.

Оптимальное время взятия выборки

Рис. 3.24. Глазковая диаграмма

3.4.3. Типы эквалайзеров

3.4.3.1. Трансверсальный эквалайзер

В качестве тестовой последовательности, используемой для выравнивания, часто выбирается шумоподобная последовательность с широкополосным спектром, с помощью которой оценивается отклик канала. В простейшем смысле настройка может заключаться в передаче простого корожого импульса (приблизительно, идеального импульса) с последующим изучением импульсного отклика канала. На практике в качестве тестовой последовательности предпочтителен не одиночный импульс, а псевдошумовой сигнал, поскольку последний имеет большую среднюю мощность, а значит, большее отношение сигнал/шум при одинаковых максимальных переданных мощностях. Для изучения трансвер-сального фильтра предположим, что через систему бьш передан единственный импульс, причем система спроектирована таким образом, что общая передаточная функция имеет
