ношения п/Го показан амплитудный спектр последовательности импульсов с , а на рис. А.5, 6 изображен фазовый спектр 9 . Следует отметить, что положительные и отрицательные частоты двустороннего спектра - это весьма полезный способ математического выражения спектра; очевидно, что в лабораторных условиях воспроизвести можно только положительные частоты.

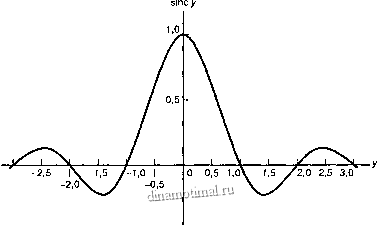

-0,5 -Рис. А.4. Функция sine

\с \

ЛГ/Го

-n/Го

-3/r -2/Г -1/Г

1/Г 2/Г 3/Г -1/Го

LLLi

-п/Го

Рис. А.5. Спектр последовательности импульсов: а) амплитудный; б) фазовый



Синтез выполняется посредством подстановки коэффициентов из формулы (А.24) в формулу (А. 13). Получаемый ряд представляет исходную последовательность импульсов л: (0, синтезированную из составных элементов.

(0=У sinc. - (А.25)

Идеальная периодическая последовательность импульсов включает все гармоники, кратные собственной частоте. В системах связи часто предполагается, что значительная часть мощности или энергии узкополосного сигнала приходится на частоты от нуля до первого нуля амплитудного спектра (рис. А.5, а). Таким образом, в качестве меры ширины полосы последовательности импульсов часто используется величина 1/Т (где Т - длительность импульса). Отметим, что ширина полосы обратно пропорциональна длительности импульса; чем короче импульсы, тем более широкая полоса с ними связана. Отметим также, что расстояние между спектральными линиями А/ = 1/7 о обратно пропорционально периоду импульсов; при увеличении периода линии располагаются ближе друг к другу.

А.2.3. Интеграл Фурье

В системах связи часто встречаются непериодические сигналы, имеющие конечную энергию в конечном интервале и нулевую энергию за пределами этого интервала. Подобные сигналы удобно описывать, используя представление в виде интеграла Фурье, или просто Фурье-образ. Непериодический сигнал можно описать как периодический в предельном смысле. Рассмотрим, например, последовательность импульсов, показанную на рис. А.З. Если Tq стремится к бесконечности, последовательность импульсов превращается в отдельный импульс x(t), число спектральных линий стремится к бесконечности, а график спектра превращается в гладкий спектр частот X(f). Для данного предельного случая можно определить пару интегральных преобразований Фурье

X(f) =

x{i)e fi dt (А.26)

x{t)= Jx(/)e2 gt; laquo;f/, (A.27)

где /- частота, измеряемая в герцах. Данную пару преобразований можно использовать при описании частотно-временных соотношений непериодических сигналов.

С этого момента применение прямого преобразования Фурье (А.26) будем обозначать а обратного преобразования (А.27) - Связь частотной и временной

областей будем указывать с использованием знака

xit)*- gt;X(j).

Данная запись означает, что X lt;j) получается в результате применения прямого преобразования Фурье к x{t), а x{t) - в результате применения обратного преобразования Фурье к X(J). В контексте систем связи x{t) - вещественная функция, а Xif) - комплексная функция, имеющая действительный и мнимый компоненты; в полярной форме спектр Xif) можно задать через его амплитудную и фазовую характеристики.



Хф = \Хф\е (А.28)

Свойства X(f), спектра непериодического сигнала, подобны свойствам периодического сигнала, представленным в формулах (А.17)-(А.23); т.е. если д:(0 принимает вещественные значения, то

ХН) = Гф= (А.29)

= Р(Лк- laquo;, (А.30)

где Х - комплексно сопряженное X. Амплитудный спектр \X(f)\ - это четная функция /, а фазовый спектр - нечетная функция /. Во многих случаях функция X(J) имеет или только действительную часть, или только мнимую, так что для ее описания достаточно одного графика.

А.З. Свойства преобразования Фурье

Существует множество хороших справочников, в которых подробно рассмотрены преобразования Фурье и их свойства [1-4]. В данном приложении внимание акцентируется на свойствах, представляющих интерес в теории связи. Некоторыми ключевыми особенностями передач в системах связи являются временноя задержка, сдвиг фазы, перемножение с другими сигналами, трансляция частоты, свертка сигнала и свертка спектра. Остановимся подробнее на свойствах преобразования Фурье (сдвиг и свертка), необходимых для описания данных особенностей.

Ai.3.1. Сдвиг во времени

роли xit) lt; Хф, то

Пусть \i = t-to, тогда

dixit -tQ)}= jxit - tQ)e-- fidt. (А.31)

mxit-to)}= ]xil)e- dl = = X(/)-2 - deg; .

Если сигнал запаздывает во времени, амплитуда его частотного спектра не меняется, а фазовый спектр сдвигается по фазе. Сдвиг на время to во временной области эквивалентен умножению на е (сдвигу фазы на -2тфо) в частотной области.

А.3-2. Сдвиг по частоте

Ест xit) Хф, 10 t

nxit)e}= \xit)e fe-dt =
