Hue качества носит пороговый характер. Если отношение сигнал/шум падает ниже некоторого порога, качество обслуживания может скачком измениться от очень хорошего до очень плохого. В аналоговых же системах ухудшение качества происходит более плавно.

1.1.2. Типичная функциональная схема и основные преобразования

Функциональная схема, приведенная на рис. 1.2, иллюстрирует распространение сигнала и этапы его обработки в типичной системе цифровой связи (DCS). Этот рисунок является чем-то вроде плана, направляющего читателя по главам данной книги. Верхние блоки - форматирование, кодирование источника, шифрование, канальное кодирование, уплотнение, импульсная модуляция, полосовая модуляция, расширение спектра и множественный доступ - отражают преобразования сигнала на пути от источника к передатчику. Нижние блоки диаграммы - преобразования сигнала на пути от приемника к получателю информации, и, по сути, они противоположны верхним блокам. Блоки модуляции и демодуляции/детектирования вместе называются модемом. Термин модем часто объединяет несколько этапов обработки сигналов, показанных на рис. 1.2; в этом случае модем можно представлять как мозг системы. Передатчик и приемник можно рассматривать как мускулы системы. Для беспроводных приложений передатчик состоит из схемы повышения частоты в область радиочастот (radio frequency - RF), усилителя мощности и антенны, а приемник - из антенны и малошумящего усилителя (low-noise amplifier - LNA). Обратное понижение частоты производится на выходе приемника и/или демодулятора.

На рис. 1.2 иллюстрируется соответствие блоков верхней (передающей) и нижней (принимающей) частей системы. Этапы обработки сигнала, имеющие место в передатчике, являются преимущественно обратными к этапам приемника. На рис. 1.2 исходная информация преобразуется в двоичные цифры (биты); после этого биты группируются в цифровые сообщения или символы сообщений. Каждый такой символ (m где / = 1, М) можно рассматривать как элемент конечного алфавита, содержащего М элементов. Следовательно, для М = 2 символ сообщения т, является бинарным (т.е. состоит из одного бита). Несмотря на то что бинарные символы можно классифицировать как Л/-арные (с М = 2), обычно название М-арный используется для случаев Л/ gt; 2; значит, такие символы состоят из последовательности двух или большего числа битов. (Сравните подобный конечный алфавит систем DCS с тем, что мы имеем в аналоговых системах, когда сигнал сообщения является элементом бесконечного множества возможных сигналов.) Для систем, использующих канальное кодирование (коды коррекции ошибок), последовательность символов сообщений преобразуется в последовательность канальных символов (кодовых символов), и каждый канальный символ обозначается и,. Поскольку символы сообщений или канальные символы могут состоять из одного бита или группы битов, последовательность подобных символов называется потоком битов (рис. 1.2).

Рассмотрим ключевые блоки обработки сигналов, изображенные на рис. 1.2; необходимыми для систем DCS являются только этапы форматирования, модуляции, демодуляции/детектирования и синхронизации.

Форматирование преобразовывает исходную информацию в биты, обеспечивая, таким образом, совместимость информации и функций обработки сигналов с системой DCS. С этой точки рисунка и вплоть до блока импульсной модуляции информация остается в форме потока битов.



Символы сообщений

От других источников

Источник информации


Получатель информации

Символы сообщений

Другим адресатам

[ Необязательный элемент I I Необходимый элемент

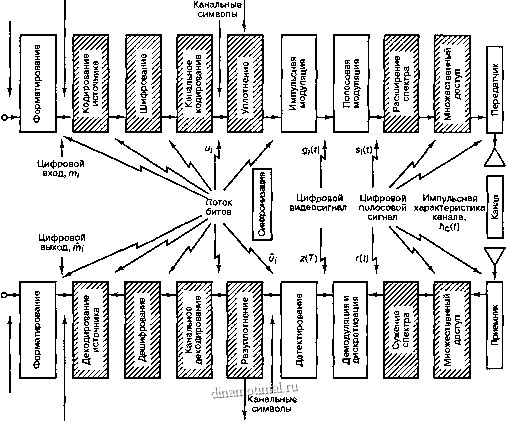

Рис. 1.2. Функциональная схема типичной системы цифровой связи

Модуляция - это процесс, посредством которого символы сообщений или канальные символы (если используется канальное кодирование) преобразуются в сигналы, совместимые с требованиями, налагаемыми каналом передачи данных. Импульсная модуляция - это еще один необходимый этап, поскольку каждый символ, который требуется передать, вначале нужно преобразовать из двоичного представления (уровни напряжений представляются двоичными нулями и единицами) в видеосигнал {модулированный сигнал). Термин видеосигнал (baseband signal) определяет сигнал, спектр которого начинается от (или около) постоянной составляющей и заканчивается некоторым конечным значением (обычно, не более нескольких мегагерц). Блок импульсно-кодовой модуляции обычно включает фильтрацию с целью достижения минимальной полосы передачи. При использовании импульсной модуляции для обработки двоичных символов результирующий двоичный сигнал называется РСМ-сигналом (pulse-code modulation - импульсно-кодовая модуляция). Существует несколько типов РСМ-кодированных сигналов (описанных в главе 2); в приложениях телефонной связи эти сигналы часто называются кодами канала. При применении



импульсной модуляции к небинарным символам результирующий сигнал именуется М-арным импульсно-модулированным. Существует несколько типов подобных сигналов, которые также описаны в главе 2, где основное внимание уделяется амплитудно-импульсной модуляции (pulse-amplitude modulation - РАМ). После импульсной модуляции каждый символ сообщения или канальный символ принимает форму полосового сигнала g,(t), где i = 1, М. В любой электронной реализации поток битов, предшествующий импульсной модуляции, представляется уровнями напряжений. Может возникнуть вопрос, почему существует отдельный блок для импульсной модуляции, когда фактически уровни напряжения для двоичных нулей и единиц уже можно рассматривать как идеальные прямоугольные импульсы, длительность каждого из которых равна времени передачи одного бита? Существует два важных отличия между подобными уровнями напряжения и видеосигналами, используемыми для модуляции. Во-первых, блок импульсной модуляции позволяет использовать бинарные и М-арные сигналы. В разделе 2.8.2 описаны различные полезные свойства этих типов сигналов. Во-вторых, фильтрация, производимая в блоке импульсной модуляции, формирует импульсы, длительность которых больше времени передачи одного бита. Фильтрация позволяет использовать импульсы большей длительности; таким образом, импульсы расширяются на соседние временные интервалы передачи битов. Этот процесс иногда называется формированием импульсов; он используется для поддержания полосы передачи в пределах некоторой желаемой области спектра.

Для систем передачи радиочастотного диапазона следующим важным этапом является полосовая модуляция (bandpass modulation); она необходима всегда, когда среда передачи не поддерживает распространение сигналов, имеющих форму импульсов. В таких случаях среда требует полосового сигнала где i = 1, М. Термин полосовой (bandpass) используется для отражения того, что видеосигнал g,{t) сдвинут несущей волной на частоту, которая гораздо больше частоты спектральных составляющих g,(t). Далее сигнал 5,(0 проходит через канал, причем связь между входным и выходным сигналами канала полностью определяется импульсной характеристикой канала hit) (см. раздел 1.6.1). Кроме того, в различных точках вдоль маршрута передачи дополнительные случайные шумы искажают сигнал, так что сигнал на входе приемника г(г) отличается от переданного сигнала s,it):

т = s,{t) * Kit) + n{t) / = 1,.... М, (1.1)

где знак * представляет собой операцию свертки (см. приложение А), а n{i) - случайный процесс (см. раздел 1.5.5).

При обработке полученного сигнала в принимающем устройстве входной каскад приемника и/или демодулятор обеспечивают понижение частоты каждого полосового сигнала rit). В качестве подготовки к детектированию демодулятор восстанавливает r{t) в виде оптимальной огибающей видеосигнала z{t). Обычно с приемником и демодулятором связано несколько фильтров - фильтрование производится для удаления нежелательных высокочастотных составляющих (в процессе преобразования полосового сигнала в видеосигнал) и формирования импульса. Выравнивание можно описать как разновидность фильтрации, используемой в демодуляторе (или после демодулятора) для удаления всех эффектов ухудшения качества сигнала, причиной которых мог быть канал. Выравнивание (equalization) необходимо в том случае, если импульсная характеристика канала hdi) настолько плоха, что принимаемый сигнал сильно искажен. Эк-
