Вычислите логарифмическое отношение функций правдоподобия для каждого из шести информационных битов {d/t}. С помощью правила принятия решений алгоритма MAP найдите наиболее вероятную последовательность информационных битов, которая могла бьпъ передана.

Вопросы для самопроверки

8.1. Объясните высокую эффективность кодов Рида-Соломона при наличии импульсных помех (см. раздел 8.1.2.).

8.2. Объясните, почему кривые на рис. 8.6 показывают снижение достоверности передачи при низких значениях степеней кодирования (см раздел 8.1.З.).

8.3. Среди всех способов определения примитивности полинома наиболее простой - использование линейного регистра сдвига с обратной связью (linear feedback shift register - LFSR). Объясните эту процедуру (см. пример 8.2.).

8.4. Объясните, каким образом можно получить синдром, вычисляя принятый полином со всеми значениями корней полиномиального генератора кода (см. раздел 8.1.6.1).

8.5. Какое ключевое преобразование осуществляет система чередования/восстановления над импульсными помехами (см. раздел 8.2.1.)?

8.6. Почему предел Шеннона, равный -1,6 дБ, не представляет интереса при разработке реальных систем (см. раздел 8.4.5.2.)?

8.7. Почему алгоритм декодирования Витерби не дает апостериорных вероятностей (см. раздел 8.4.6.)?

8.8. Каково более описательное название алгоритма Витерби (см. раздел 8.4.6.)?

8.9. Опишите сходство и отличие в реализации декодирования на основе алгоритмов Витерби и максимума апостериорной вероятности (MAP) (см. раздел 8.4.6.).

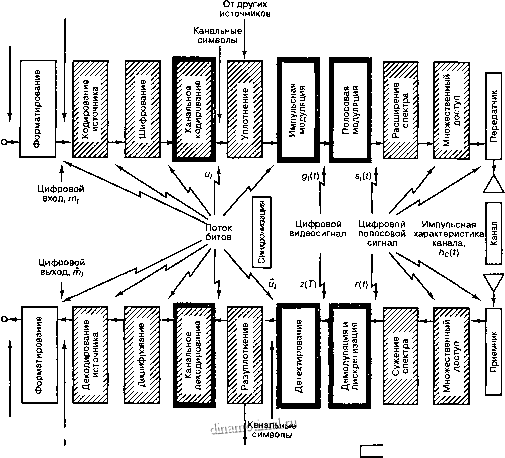

ГЛАВА 9

Компромиссы при использовании модуляции и кодирования

Символы сообщений

Источник информации

Получатель информации

Символы сообщений

Другим адресатам

У /Л Необязательный элемент ] Необходимый элемент

9.1. Цели разработчика систем связи

Системные компромиссы - это неотъемлемая часть всех разработок цифровых систем связи. Разработчик должен стремиться к 1) увеличению скорости передачи бит R до максимально возможной; 2) минимизации вероятности появления битовой ошибки Рв, 3) минимизации потребляемой мощности, или, что то же самое, минимизации требуемого отношения энергии одного бита к спектральной плотности мощности шума EiJNo; 4) минимизации ширины полосы пропускания W; 5) максимизации эффективности использования системы, т.е. к обеспечению надежного обслуживания для максимального числа пользователей с минимальными задержками и максимальной устойчивостью к возникновению конфликтов; и 6) минимизации конструктивной сложности системы, вычислительной нагрузки и стоимости системы. Конечно, разработчик системы может попытаться удовлетворить всем требованиям одновременно. Однако очевидно, что требования 1 и 2 противоречат требованиям 3 и 4; они предусматривают одновременное увеличение скорости R и минимизацию Рв, EJNo, Существует несколько сдерживающих факторов и теоретических ограничений, которые неизбежно влекут за собой компромиссы в любых системных требованиях.

Минимальная теоретически требуемая ширина полосы частот по Найквисту Теорема о пропускной способности Шеннона-Хартли (и предел Шеннона) Государственное регулирование (например, распределение частот) Технологические ограничения (например, современные комплектующие) Другие системные требования (например, орбиты спутников)

Некоторые реализуемые компромиссы между кодированием и модуляцией можно лучше показать через изменение положения рабочей точки на одной из двух плоскостей - характеристике вероятности появления ошибки и характеристике эффективности использования полосы частот; обе описываются в следующих разделах.

9.2. Характеристика вероятности появления ошибки

На рис. 9.1 показаны семейства кривых зависимости Рв от EJNq для когерентного детектирования ортогональных (рис. 9.1, а) и многофазных сигналов (рис. 9.1, б). Для представления каждой fc-битовой последовательности модулятор использует один из Л/= 2* сигналов, где М - размер набора символов. На рис. 9.1, а изображено потенциальное снижение частоты появления ошибок с повышением к (или М) при передаче ортогональных сигналов. Для ортогональных наборов сигналов, таких как сигналы в ортогональной частотной манипуляции (frequency shift keying - FSK), увеличение размера набора символов может дать снижение Рв, или требуемого EJNq, за счет увеличения полосы пропускания. На рис. 9Л, б показано повышение частоты появления ошибок с увеличением к (или М) при передаче неортогональных сигналов. Для наборов неортогональных сигналов, таких как сигналы в многофазной манипуляции (multiple phase shift keying - MPSK), расширение набора символов может снизить требования к полосе пропускания за счет повышения Рв, или требуемого значения EJNo. Далее эти семейства кривых (рис. 9.1, а или б) будут называться кривыми характеристик вероятности появления ошибок, а плоскость, в которой они лежат, - плоскостью вероятности появления ошибок. Такие характеристики показывают, где может располагаться рабочая точка для конкретных схем модуляции и кодирования. Для системы с данной скоростью передачи
