10-2 р

5,0 5,5 (дБ)

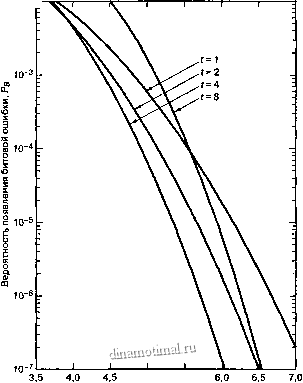

Рис. 8.2. Зависимость Рв от Еь/No для различных ортогональных кодов Рида-Соломона с возможностью коррекции t бит в символе и п = 31, при 32-ричной модуляции MFSK в канале AWGN. (Перепечатано с разрешения автора из Data Communications, Network, and Systems, ed. Thomas C. Bartee, Howard W. Sams Company, Indianapolis, Ind., 1985, p. 312. Ранее публиковалось в J. P. Odenwalder, Error Control Coding Handbook, M/A-COM LINKABIT, Inc., San Diego, Calif., July, 15, 1976, p. 92.)

8.1.2. Почему коды Рида-Соломона эффективны при борьбе с импульсными помехами

Давайте рассмотрим код (п, fc) = (255,247), в котором каждый символ состоит из /и = 8 бит (такие символы принято называть байтами). Поскольку и - Л:=8, из уравнения (8.4) можно видеть, что этот кед может исправлять любые 4-символьные ошибки в блоке длиной до 255. Пусть блок длительностью 25 бит в ходе передачи поражается помехами, как показано на рис. 8.3. В этом примере пакет шума, который попадает на 25 последовательных битов, исказит точно 4 символа. Декодер для кода (255, 247) исправит любые 4Симвсльные ошибки без учета характера повреждений, причиненных символу. Другими словами, если декодер исправляет байт (заменяет неправильный правильным), то ошибка может быть вызвана искажением одного или всех восьми битов. Поэтому, если символ неправильный, он может быть искажен на всех двоичных позициях. Это дает кеду Рида-Соломона огромное

преимущество при наличии импульсных помех по сравнению с двоичными кодами (даже при использовании в двоичном коде чередования). В этом примере, если наблюдается 25-битовая случайная помеха, ясно, что искаженными могут оказаться более чем 4 символа (искаженными могут оказаться до 25 символов). Конечно, исправление такого числа ошибок окажется вне возможностей кода (255, 247).

8.1.3. Рабочие характеристики кода Рида-Соломона как функция размера, избыточности и степени кодирования

Для того чтобы код успешно противостоял шумовым эффектам, длительность помех должна составлять относительно небольшой процент от количества кодовых слов. Чтобы быть уверенным, что так будет большую часть времени, принятый шум необходимо усреднить за большой промежуток времени, что снизит эффект от неожиданной или необычной полосы плохого приема. Следовательно, можно предвидеть, что код с коррекцией ошибок будет более эффективен (повысится надежность передачи) при увеличении размера передаваемого блока, что делает код Рида-Соломона более привлекательным, если желательна большая длина блока [3]. Это можно оценить по семейству кривых, показанному на рис. 8.4, где степень кодирования взята равной 7/8, при этом длина блока возрастает с л = 32 символов (при ш = 5 бит на символ) до п = 256 симюлов (при ш = 8 бит на символ). Таким образом, размер блока возрастает с 160 бит до 2048 бит.

25-битовый пакет шума

Норма Искажен Искажен Искажен Искажен Норма Рис. 8.3. Блок данных, искаженный 25 -битовым пакетом ошибок

10-5

3 10-10

I 10-15

10-20

10-6 10-5 10- raquo; 10-3 10-2

Вероятность появления случайной ошибки в бите

Рис. 8.4. Характеристики декодера Рида-Соломона как функция размера символов (степень кодирования = 7/8)

По мере увеличения избыточности кода (и снижения его степени кодирования), сложность реализации этого кода повышается (особенно для высокоскоростных устройств). При этом для систем связи реального времени должна увеличиться ширина полосы пропускания. Увеличение избыточности, например увеличение размера символа, приводит к уменьшению вероятности появления битовых ошибок, как можно видеть на рис. 8.5, где кодовая длина п равна постоянному значению 64 при снижении числа символов данных с Л = 60 до Л = 4 (избыточность возрастает с 4 до 60 символов).

10-3 10-2 10-1

Вероятность появления случайной ошибки в бите

Рис. 8.5. Характеристики декодера (64, к) как функция избыточности

Рида-Соломона

На рис. 8.5 показана передаточная функция (выходная вероятность появления битовой ошибки, зависящая от входной вероятности появления символьной ошибки) гипотетических декодеров. Поскольку здесь не имеется в виду определенная система или канал (лишь вход-выход декодера), можно заключить, что належность передачи является монотонной функцией избыточности и будет неуклонно возрастать с приближением степени кодирования к нулю. Однако это не так, если отношение EJNq фиксировано. По мере изменения степени кодирования кода от максимального значения до минимального (от О до 1), интересно было бы понаблюдать за эффектами, показанными на рис. 8.6. Здесь кривые рабочих характеристик показаны при модуляции BPSK и кодах (31, к) для разных типов каналов. На рис. 8.6 показаны системы связи реального времени, в которых за кодирование с коррекцией ошибок приходится платить расширением полосы пропускания, пропорциональным величине, равной обратной степени кодирования. Приведенные кривые показывают четкий оптимум степени кодирования, минимизирующий требуемое значение EJNq [4]. Для гауссова канала оптимальное значение степени кодирования находится где-то между 0,6 и 0,7, для канала с райсовским замиранием - около 0,5 (с отношением мощности прямого сигнала к мощности отраженного К = 7 дБ) и 0,3 - для канала с релеевским замиранием. (Каналы с замиранием будут рассматриваться в главе 15.) Почему здесь как при очень высоких степенях кодирования (малой избыточности), так и при очень низких (значительной избыточности)
