дельных сл}\чаях применения (вибростенды, быстроходные прессы и ставки) зависит от их частотных характеристик. При определенных Ч.астотах может наступить порог, когда клапаны перестают реагировать на командный импульс нагружения определенной частоты.х По опубликованным данным ЭНИМС для гидропанелей Г31-10 и ШГ31-16 (соответственно для шлифовальных и поперечно-строгальных станков) максимальное допустимое число двойных ходов (для минимальных значений длины хода) находится в пределах 170-180 в минуту, т. е. максимальная частота нагружения клапанов в системах, оснаш.енных этими панелями, находится в пределах 5,5-6 гц.

Целью исследования является проверка работы клапанов в зоне максимально вероятных частот нагружения в станках, г также исследование работы клапанов в зоне частот, близких к пороговым.

Генерирование гидравлических импульсов производится посредством возвратно-поступательного движения золотника 17 (см. рис. 25), последовательно соединяющего и разъединяющего напорную магистраль с баком. При этом перекрывается поток и тем самым нагружается клапан . Частота пульсации давления изменялась в пределах 0,8-33 гц путем регулирования величины напряжения питания коллекторного двигателя с помощью автотрансформатора 19.

Изменение пульсирующего давления в напорной полости исследуемого клапана, частота и величина подъема и опускания клапана первого и второго каскадов регистрировались на осциллографе с помощью датчиков. Эксперименты проводились при настроечном давлении 30 кГ/см, предохраняемом объеме 300 см и вязкости масла 65-75 ест. В качестве объектов исследования были взяты клапаны Г52-13 и с автоматическим дросселем МСБ-12. Результаты исследования приведены в форме осциллограмм на рис. 43 и 44 и на графике (рис. 45). Из осциллограмм (рис. 43), полученных при исследовании клапанов Г52-13, видно, что величина открытия клапана второго каскада при циклическом нагружении несколько больше, чем при единичном нагружении (соответственно 2,3 мм и 2,14 мм).

При увеличении частоты нагружения клапан Г52-13 не успевает возвратиться в исходное положение в момент снижения нагрузки до нулевого значения, что объясняется малой скоростью опускания, зависящей от площади сечения дросселя. В зоне максимальных частот - нагружения современных станков 5- 10 гц клапан Г52-13 срабатывает удовлетворительно, создавая перекрытие при опускании 0,3-0,7 мм, необходимое для герметичности и быстрого набора давления. Однако при частотах нагружения 30 гц (см. рис. 43) клапан Г52-13 реагирует на командный импульс с величиной перекрытия 0,1 мм, т. е. практически клапан при наличии фаски на запирающей кромке постоянно сливает часть расхода в бак, о чем свидетельствует



форма кривой изменения давления на рис. 43,д (отсутств\ет пик, наблюдаемый при меньших частотах нагружения).

Клапан с автоматическим дросселем срабатывает удовлетворительно на всем диапазоне исследуемых частот при нормальной работе клапанов первого и второго каскадов (рис. 44).

!з О О О OaOOOOQQQOQOQQOOOOOO ООО (307


POOODDQDOOOODDQDODODDDDOD amp;QOO

0000000000000


ооооооооо G000

ооооооооооо


OOOODtf 00000

ооооооооооо


jiOOOQOQQOOOOi;

OOOOOOODO

QQOQOOQOO

Рис. 43. Осциллограммы срабатывания клапана Г52-13 при пульсирующей нагрузке (/7н = 30 кГ(см\ Q = 25 л/мин, Ц7 = 300 см v= (65-75) ест):

а-при ш,=0,87 гц, х=2,3 мм, Ха=2,0 ММ, 4 = 1.5 сек, б-при lt;Вд = 2,84 гц, x=2,3 мм хп=1.0 мм, =0,35 сек, е-при tt)j, = 9,I гц, х=2,3 мм, ХоО.б мм, ц=0,П сек, г-при о gt;ц=20 гц, А-=2,3 мм, Хо = 0,5 мм, /,=0,05 сек, б-при 0)=30,4 гц, х=2,3 мм, Ха=0,4 мм,

гц=0,33 сек;

/-изменение давленья в напорной полости. 2 - изменение величины перемещения клл-пана второго каскада, d - отметка времени, 4-5-нулевые линии давления и переме

щения клапана

На рис. 45 показан характер влияния пульсирующей нагрузки на испытуемые клапаны. Из графика видно, что кривая 2 закрытия клапана Г52-13 возрастает по мере увеличения частоты и приближается к линии перекрытия. По характеру этой кривой можно сделать вывод о том, что пороговой частотой нагружения для этого клапана является частота 40 гц. 114



о oOiO о d.O о о D о о о о о о D D

QQOOOQQDOQOOODDQDDt;

SoooooooooooocI

1 liiBiifmiin

4f t(t



JQQOOQDDQQOQOC;

oQQQQaooaOOOP

QOOOOOO 0 deg; deg; fJ

ODOQaDOODQQDO

тштшШт

ODOODQOQDQOOD

0 0 с

111111ПШ11

DOCJ

D0DDOD0a 5

(ИС. 44 Осциллограммы срабатывания клапана МСБ-12 ири пулРУ нагрузке {рн = 30 Qh = 25 л/ж laquo; laquo;, 1Г = 300 cм v=(65-7р)

2-при со =11,3 гц, г/2=0,14 жж, л:=0,214 =0,087 сек: б-при Сй = 13,4 гц1

Гд=0,075 сек; 6-при laquo; = 20 гц, л:=0,5 мм, i=0,05 сек; г-при (й -30,4 ец.

ц=0,033 сек, (Э-при (Bj,=33,4 гц, л: = 0,36 мм, =0,03 се/с;

i-изменение давления в напорной полости клапана; 2 и 6-изменение !!!рБыелин ии 1дения клапанов второго и первого каскадов; 3-отметка времени; 4, 5, 7-ну-давления и перемещения клапанов второго и первого каскадов

jt, mm

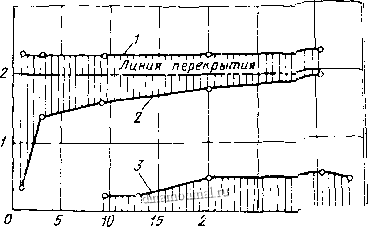

Рис. 45. График зависимости величины подъема и опускания клапана второго каскада от частоты нагружения:

1, 2-кривые изменения величины открытия и закрытия клапана Г52-13; 5-кри вая изменения величины открытия клапана МСБ-12


О 25

30 ojurij.-
