Положение рабочих элементов клапана при срабатывании

Клапаны с постоянным сечением дросселя

без обратной связи (см. рис. 6, поз. 1-24, и 28)

м а: та К

(U S н S о.

ё gt;

S О) о о

га ж та с

ta ч И

си S

f-Q.

Я СО

S о.

% й)

р. d о о

с обратной связью (см. рис. 6, поз. 25-37)

н 3 р. laquo;

к р. п

к о,

(11 (U

laquo; а 3 laquo; а о; о. к

о

laquo;

G та

3 о.

га 00

к о, в

а) о. сс О о

Клапаны с автоматическим дросселем

с обратной связью (см. рис. 6, поз.

29-32)

га К га а та ч

amp; О

я о.

S X Я? о.

UJ OJ

g о о о

га В та С та ч и

а amp;

та СО

оптимальные условия с обратной связью (см. рис. 6, поз. 33-36)

га Я)

Увеличивает проходное сечение

Уменьшает проходное сечение

Постоянно открыт

Уменьшает проходное сечение

reg;

Увеличивает проходное сечение

г-т о га S Ь

g о га

Е о- гало

ч ?, я

Увеличивает проходное сечение

Уменьшает проходное сечение

Примечание. Стрелками показана обратная отрицательная связь по положению между рабочими элементами клапана.

Элементы цикла влияют на режим срабатывания по-разному, например, при замедленном подъеме клапана, когда количестве подаваемой насосом жидкости превышает ее расход через клапан, т. е. при недостаточной чувствительности имеет место пик давления в системе в момент срабатывания, иногда достигающий почти 300% от давления настройки. Этот пик давления иногда превышает величину, допускаемую упругим сопротивлением системы, что может привести к разрыву трубопровода, по ломке насоса и т. д.

При недостаточно энергичном торможении клапана (особенно это характерно для двухкаскадных клапанов) и его резком подъеме, за пиком давления в системе может следовать падение давления - laquo;завал raquo; в напорной полости ниже давления настройки с последующим его медленным выравниванием. При этом опускание клапана сопровождается ударами и вибрациями е гидросистеме Рациональная схема должна обеспечить необходимые условия во время каждого элемента срабатывания клапана.

sect; 3 АНАЛИЗ СХЕМ ОДНОКАСКАДНЫХ КЛАПАНОВ

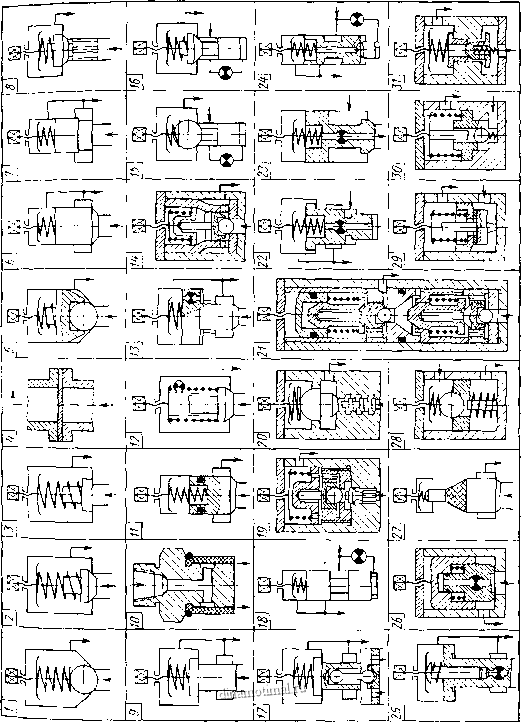

Схемы основных однокаскадных клапанов прямого действия приведены на рис 3. Простейшими клапанами, обычно применяемыми для условных проходов 2-8 мм, являются клапаны с прямым потоком жидкости, без демпфирования и с не-сцентрированным запорным органом.

Схемы этих клапанов приведены на рис. 3 (поз. /-3). Они отличаются только формой запорного органа. Такие клапаны при значительных расходах и высоком давлении имеют большие габариты и усилия пружины, работают с шумом и вибрациями при неустановившемся режиме работы. Запорный орган этих клапанов несцентрирован в корпусе, в результате чего создаются вибрации, могущие вызвать смещение клапана, что обычно приводит к преждевременному износу его седла.

Уменьшение размеров пружины при высоком давлении приводит к наибольшему подъему клапана (близко к 1/4 Окл), это увеличивает число Re, а следовательно, эрозию и неустойчивость.

К простейшим клапанам прямого действия относятся и клапаны с разрушаемой жидкостью диафрагмой или с устройством для ее принудительного прокалывания (см. рис. 3, поз. 4). Эти клапаны однократного действия работают, как правило, в режиме предохранения системы при значительных аварийных перегрузках. Несколько лучше условия работы клапанов со сцентрированным запорным органом (см. рис. 3, поз. 5-9),

В этих клапанах за счет направления запорного органа в корпусе разрушается седло в меньшей степени, особенно при работе на высоком давлении, а сила трения в направляющих устройств 12

вах запорного органа демпфирует возможные вибрации и повышает динамическую устойчивость клапана.

Иногда применяются клапаны прямого действия с трубкой растяжения, выполненной из эластичного материала или пластмассы. Настройка такого клапана (см. рис. 3, поз. J0) определяется толщиной стенки трубки и ее упругой характеристикой
