ша. Телефон снабжен соединительным шнуром, заделанным в капсюле длиной до 0,5 м. Заделка шнура выдерживает натяжение усилием не более 1 кг.
Органолептические параметры и технические характеристики телефона позволяют отнести его к изделиям четвертого поколения, которые предпазиаченк для совместной работы с аппаратурой, выполненной па ПП и ИС.
Основные параметры телефона ТМ-3:
Номинальный диапазон рабочих частот, Гц..... 300... 3000
Средняя чувствительность в диапазоне 300... 3000 Гц, Па/В, не менее:
в нормальных климатических условиях эксплуатации 4,5 при повышенной и пониженной температурах и повышенной относительной влажности...... 4
Неравномерность частотной характеристики в диапазоне
300 ...3000 Гц, дБ, не более......... 18
Коэффициент нелинейных искажений иа 1000 Гц, %, не
более............... 8
Модуль полного электрического сопротивления на 1000 Гц, 450+90
Напряжение, подаваемое на выводы телефона в диапазоне
250 ...3500 Гц, В............ 0,7... 1,4
Условия эксплуатации:
температура, deg;С........... -10...-Ь40
относительная влажность при 25 deg; С, %, не более, для;
ТМ-3 ............. 90
ТМ-З-Т............. 100
Масса, г, не более........... 20
Вероятность безотказной работы за 500 ч при риске заказчика Р=0,1, не менее, для:
ТМ-3.............. 0,75
ТМ-З-Т............ 0,92
3.3. Телефоны электродинамические
ОБЩИЕ СВЕДЕНИЯ
Электродинамические катушечные телефоны применяются в головных стереофонических телефонах для прослушивания высококачественных музыкальных и художественных программ в стереофоническом исполнении. Электродинамические телефоны изготавливаются в двух конструктивных исполнениях: диффузорные телефоны и капсюльные. Предпочтение отдается капсюльным те laquo; лефонам: их электроакустические параметры выше, а конструкция более технологична, массогабаритные характеристики на порядок выше. В диффузорных телефонах подвилсная система выполнена в виде диффузора громкоговорителя raquo; заключенного в корпус телефона. В капсюльных телефонах подв1[жная система состоит из куполообразной диафрагмы, соединенной с подвижной катушкой, заключенных в корпус.
Электродинамические телефоны обеспечивают по сравнению с электромагнитными более широкий диапазон рабочих частот, меньшие нелинейные искажения, улучшенные массогабаритные характеристики. Номинальные значений диапазона частотной характеристики телефонов рассматриваемой системы на-
ходятся в пределах 100... 7000 Гц. Номинальное выходное сопротивление телефонов выбирается из следующего ряда: 8; 16; 100; 200; 300; 600; 1000; 2000 н 4000 Ом. Сопротивление выхода для подключения телефонов для аппаратуры, с выходной мощностью менее 10 Вт не нормировано.
ТДК-1
Электродинамический телефон ТДК-1 предназначен для работы в ап-аратуре связи для приема и прослушивания информации, передаваемой голо-м, а также для сигнализации в системах оповещения и связи. Общий вид, габаритные и присоединительные размеры телефона приведеньг la рис. 3.15. Телефон относится к неразборным, неремонтируемым изделиям е швышенным ресурсом работы в достаточно жестких условиях эксплуатации при воздействии на них 1ыиматических, механических и других нагрузок. I Телефон ТДК-1 состоит из сложной магнитной системы и диафрагмы. т. магнитная система содержит дискообразный постоянный магнит, имеющий полюса и акустические отверстия по всей своей плоскости, чтобы обеспечить-проход звука при колебаниях диафрагмы.
На тыльную сторону телефона выведены три контакта для подключения к lA. Два контакта являются выводами звуковых катушек, третий - общим дляс емления корпуса телефона.
По своим параметрам телефон относится к изделиям И класса, третьего-1К0лення совместимого с аппаратурой, выполненной па ПП.
Основные параметры телефона ТДК-1:
Номинальный диапазон рабочих частот, Гц.....
Неравномерность частотной характеристики чувствительности в диапазоне 100... 5000 Гц, дБ, не более .... Средняя чувствительность диапазона 100... 5000 Гц, Па/В,
ае менее ..............
Коэффициент нелинейных искажений звукового давления, раэвиваемого телефоном в камере ИУ на ЮОО Гц при на-Дряжении на его выводах 2 В, %, не более .... Модуль полного электрического сопротивления переменному Фоку на ЮОО Гц, Ом...........
100.. 5000 12 10
128... 192.

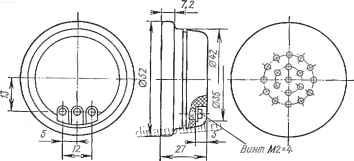

Рис. 3.15. Общий вид телефона ТДК-1
Сопротивление изоляции мел(ду выходными выводами и выводом laquo;земля raquo; в нормальных условиях эксплуатации, МОм Предельное напряжение изоляции между выходными kohj тактами и контактом laquo;земля raquo; в течение 1 мин частотой
50 Гц, В ..............
Условия эксплуатации:
вибрационные нагрузки в диапазоне 10... 70 Гц с ускорением, м/с, не более.........
температура, deg;С:
повышенная ...........
пониженная............
относительная влахсность при 40 deg; С.....
Масса, г, не более...........
Наработка на отказ, ч, не менее.......
Срок службы, лет...........
10 220
34,3 (3,5.;г)
-Ь50 ... -1-65 -10 ... -50
50 ООО 10
ТДК-23
Электродинамический телефон ТДК-2Э предназначен для работы в .аппаратуре связи для приема информации, передаваемой по слул lt;ебным каналам, а также для подачи звуковых сигналов в аппаратуре оповещения. Телефон может быть использован в любительских радноэлеЕтронных изделиях, противоугонных устройствах и охранных системах. Телефон предназначен для эксплуатации в районах с умеренно-холодным и тропическим климатом.
Общий вид, габаритные и присоединительные размеры ТДК-2Э приведены на рис. 3.16. Телефон относится к неремонтируемым, неразборным конструкциям с увеличенным ресурсом работы, повышенной наделсиостью и долговечностью. Конструкция телефона и примененные материалы обеспечивают высокую безопасность эксплуатации. На лицевой поверхности крышки телефона предус-лсотрены круглые, концентрически располол lt;еынь[е отверстия, образующие акустический вход звуковых волн. На тыльной поверхности корпуса телефона нме--ется выход для соединительного те.чефонного шиура, длина которого равна 0,5 м.
Рис. 3.16. Общий вид телефона ТДК-2Э
