Условия эксплуатации:

температура окружающей среды, deg;С...... 25... .f4Q

относительная влажность воздуха прн 25 deg; С, %, не более 93

атмосферное давление, кПа........ 84... 107

(630... 800 ы\, рт. ст)

Масса, г, не более............ 35

Габаритные размеры, мм.......... 0 42X14

Наработка на отказ, цикл, не менее....... 200 ООО

Срок службы, лет, не менее......... 10

Гарантийный срок эксплуатации, г, не менее .... 2

ТА-4

Электромагнитный телефон ТА-4 предназначен для применения в телефонных аппаратах промышленного и бытового назначения, в переговорньк устройствах, аппаратуре связи и на радиостанциях. Телефон может быть пс-пользован в радиолюбительских конструкциях.

Общий вид, габаритные и присоединительные размеры телефона ТА-4 приведены на рис. 3.4. Телефон изготавливается одного типа двух исполнени!! (ГОСТ 7152). Телефон ТА-4 изготавливается для эксплуатации в условия.ч умеренно-холодного климата. Телефон ТА-4-Т предназначен для работы в аппаратуре связи в условиях тропического климата в интервале температур -40...-1-70 deg; С и относительной влажности до 98% при 35 deg; С. Телефон изготавливается двух видов: ТА-4-Т с сопротивлением постоянному току 2200 Ом и рабочим напряжением не более 10 В и телефон ТА-4-Т с сопротивлением 65 Ом и рабочим напряжением не более 2 В. Конструкторской документацией предусмотрено изготовление телефона для поставки на экспорт. Конструкция телефона относится к неремонтируемым изделиям: часть деталей закрепляются наглухо в корпусе /, который изготавливается из ударопрочной пластмассы; 2 - полюсные наконечники являются частью постоянного магнита, которые вместе образуют магнитную систему телефона; 8 - диафрагма, изготавливаемая нз ферромагнитного сплава и прижимаемая к верхней плоскости корпуса завинчивающейся крышкой 4; 5 - акустическая перегородка с отверстиями, закрытыми шелком и жестко укрепленная в корпусе; 6-постоянный магнит, запрессованный в корпус. На тыльную сторону телефона выведены контактные выводы для подключения телефонного провода. Крепятся провода винтами М2,5.

Аналоговая электрическая схема телефона приведена на рис. 3.5, где приняты следующие обозначения; то, Го. о - масса, активное сопротивление и гибкость диафрагмы; ci-гибкость воздуха в объеме между крышкой и диафрагмой; Шг, Г2-масса и активное сопротивление воздуха в отверстиях акустической перегородки; Сг - гибкость воздуха под акустической перегородкой; с? - гибкость воздуха в объеме между диафрагмой и крышкой; тз, гз - масса н активное сопротивление воздуха в отверстиях крышки; - гибкость воздуха laquo; объеме между телефонод! и ухом.

Частотная характеристика телефона относительно равномерна, чувствительность телефона находится в прямой зависимости от сопротивления постоянному току. Характеристики телефона измерены при нормальных климатическггх условиях.

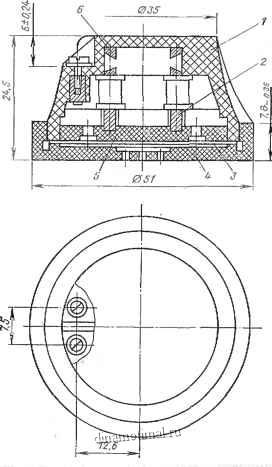

ic. 3-4. Общий вид телфона ТА-4 (ТА-4-Т)

0 Со fTlz С2 . 2

Рис. 3.5. Аналоговая электрическая схема телефона ТА-4

Основные параметры телефона ТА-4:

Номинальный диапазон рабочих частот, Гц;

ТА-4 .... ..... 300 ...4000

Т.-4-Т.............. 300... ЗОПП

Средняя чувствительность в днападоие 300... 4000 Гц при

сопротивлении постоянному току, Па/В, ие менее:

2200 Ом ............. 3

65 Ом.............. 15

Модуль полного электрического сопротивления на ЮОО Гц

для телефонов с сопротнвлегтем, Ом:

2200 Ом............. lOOOOiS

65 Ом . ,............ 300

Коэффициент иелннешых искажеппн на 1000 Гц прн подаче

напряжения па телефон с сопротивлением, %, не более:

2200 Ом -25 Б........... 5

65 Ом -4 В.......... - 5

Условия эксплуатации:

вибрационные нагрузки с частотой 20 Гц н ускорением,

м/с, не более .... . . . : . . . 19,6 (2g)

многократные удары с ускорением, м/с:

24 ООО............ 78,5 (8g)

6000 .......... . . 117,7 (12g)

температура, С:

рабочая............. -20... +55

предельная............ -50...+70

от][Осительиая влажность во;едуха без конденсации влаги

прн 40 deg; С, %, не более......... .

атмосферное давление воздуха, кПа...... 75,8... 106,7

(570 ...800 мм рт. ст.)

Масса, г, пе более............ 60

Габаритные размеры, мм.......... 0 51x24,5

Минимальное значение вероятности безотказной работы за

500 ч и при риске заказчика 0,1, ие менее..... 0,9

Срок службы, лет, не менее......... 10

Срок гарантии, г, не менее......... 2,5

ДЭМ-4М

Электромагнитный дифференциальный малогабаритный телефон ДЭМ-4М капсюльной конструкции предназначен для применения в аппаратуре связи и сигнализации, телефонных аппаратах и переговорных устройствах, работающих в условиях нормального, умеренно-холодного и тропического климата. Телефон может быть использован в радиолюбительских конструкциях.

Общий вид, габаритные и присоединительные размеры телефона ДЭЛ1-4М приведены па рис. 3.6. Промышленностью изготав.чнвается одни т]5П телефон-! в двух исполнениях для эксплуатации в умеренно холодном и тропическом климате. Телефон в тропическом исполнении обозначается ДЭМ-4М-Т, имеет дополнительЕгую защиту при работе в условиях повышенной температуры влажности. По своим массогабаритным и техническим характеристикам те.н-фон относится к изделия.м третгего поколения второго класса. Телефон является Егеремонтируемым изд amp;,[ием и имеет увеличенный ресурс работы в жестких уО
