альное и минимальное значения чувствительности в диапазоне частот, для jcoToporo определяется неравномерность. Неравномерность отдачи телефона вы-,иcляeтcя по формле Аа=20 Ig ащах/атш, где Стах и остш - максимальное и минимальное значения отдачи в диапазоне частот, для которого определяется ]1ерав]10мерность.

Массогабаритные характеристики телефонов для телефонных аппаратов так-имеют нормированные значения: диаметр телефона не должен превышать 48 мм; толщина не более 30 ым, а масса ие более 60 г.

Основные параметры некоторых типов телефонов приведены в табл. 3.3.

3.2. Телефоны электромагнитные ОБЩИЕ СВЕДЕНИЯ

Электромагнитные телефоны применяются в телефонных аппаратах, геговорных устройствах, гарнитурах и т. п. Они предназначены для работы лепосредственко на объем слухового еанала ушной раковины и не являются в этом случае излучаЕОЩКмн системами. Иногда в радиолюбительских конструкциях телефон используется вместо громкоговорителя, например в карманных радиоприемниках. Электромагнитный телефон - это постояешый магнит, между полюсными наконечниками которого расположена ДЕифрагма или скрепленный с ней якорь. При передаче электрических колебаний в катушках телефона протекает переменный ток, создающий переменное магнитное поле, изменяющее магнитный поток, протекающий через витки обмотки, намотанной на магнитопровод. При изменении магнитного поля меняется магнитное сопротивление системы, которое воздействует на диафрагму телефона, заставляя ее колебаться, а значит, изменяется давление в воздушной среде, вызывающее акустические колебания. В телефонах электромагнитного типа на постоянный магнитный поток магнитной системы накладывается переменный поток звуковой час-

tты, создаваемый катушками. Качество электромагнитных телефонов определяется рядом электроакустических параметров, например коэффициентом электромеханической связи, который определяется по формуле K=BoQwlb, где До - постоянная индукция в зазоре между полюсными наконечниками и диафрагмой; Q-сечение зазора; ву-число витков катушки; б-толщина воздушного зазора. При выборе телефона для конкретного применения в РЭА необходимо помнить, что при одинаковых отдачах телефоны могут иметь различные значения чувствительности. Для того чтобы была возможность выбрать телефон по отдаче с разным сопротивлением, введено понятие laquo;приведенная чувствительность raquo;, которая определяется по формуле Mnp-Mr-Zy/Zcr, где Лт - чувствительность телефона; т--модуль электрического сопротивления; Zct - стандартное сопротивление (в телефонии 600 Ом).

ТК-47

Электромагнитный телефон ТК-47 предназначен для применения в телефонных аппаратах широкого назначения и переговорных устройствах ранних

9-62 129

Таблица 3.2.

Таблица 3.3. Основные параметры

ТДМ-1Э электроди намический для аппаратуры связи и сигнализации ТКЭ-2-600 электромагнитный для аппаратуры связи и телефонных аппаратов ТКЭД-7 электромагнитный для телеграфных аппаратов ТМ-2 электромагнитный в слуховых аппаратах и для радиоприемников ТМ-4 электромагнитный для прослушивания программ, принимаемых радиоприемником ТОН-2 электромагнитный для работы совместно с радиоприемниками н другой РЭА

ТГ-9 электромаг-нитггый для аппаратуры связи 12А-25 электродинамический измерительный для коктро-ля звукозаписи

150... 5000

300 ... 3400

300 ...3400 300... 3000

300... 3000

300... 3000

200... 6000 40... 16000

300 plusmn;60

600- plusmn;150

260 plusmn;50

450 plusmn;90

50 plusmn;10

12000

5000

60 plusmn;10

5...

14...21

0 25,5X23

0 46 x 32

0 48х-24,5 022X11,7

0 15x22

0 42X135X105

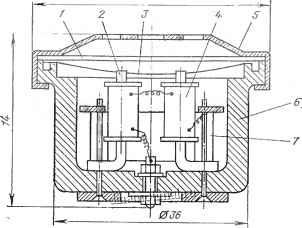

P)ic. 3.3. Капсюль телефона ТК-47

работок в качестве вспомогательного запаса ппструментов н прнспособле-ий (ЗИП). Телефонный капсюль может быть попользован начинающими радиолюбителями в свонх конструкциях в качестве звукопзлучателя.

Общий вид, габаритные и прнсоедтштельные размеры К-47 приведешь па рис. 3.3. Телефон состоит из диска защитного /, изготавливаемого нз специального акустически прозрачного материала; иолюсггого наконечника магнитопровода 2\ диафрагмы 5, изготавливаемой пз ферромагнитного силава; катушки индуктивности 4 с намоткой нз топкого провода, установленной на магнитопровод (в телефоне применено две катушки); корпуса 6, изготовленного пз ударопрочной пластмассы; постоянною Marjjnra 7, который вместе с полюсными на-конечнЕЕкамп создают магнитную систему.

Частотная характеристика чувствительности телефона в диапазоне 30... ... 3000 Гц является численной зависимостью от частоты уровня звукового давления. По техническим характер]1стнкам телефон может быть отнесен к изделиям группы сложности 3, изготавливается как перемонтируемое изделие с повышенны1\[ ресурсом работы в жестких условиях эксплуатацип. Телефон ТК-47 относится к третьему поколению радиоэлектрвнных изделий.

Основные параметры телефона ТК-47:

Номинальный диапазон рабочих частот, Гц..... 300... 3000

Средняя чувствительность в диапазоне 300 ...3000 Гц, Па/В 15... 17

Эквивалент затухания пргсема прн затуханпи абонентской линии, дБ:

О дБ.............. -6 ...2,5

4,5 дБ, пе более........... 2

Модуль полного электрического сопротивления на 1000 Гц,

Ом................ 260

Сопротивление катушек постоянному току. Ом .... 130

Средняя отдача па 1000 Гц, не менее, Па..... 15
