]Йасса, г, не более.........

Габаритные размеры, мм.......; ; лаУас:

Срок службы, лет, не менее...........5

МКЭ-9

Конденсаторный электретпый односторонне направлетсын микрофон МКЭ-9 предЕгазначек для приема н записи музыки и речи в комплекте с бытовой радиоаппаратурой, а также для систем звукоусиления.

Промышленностью микрофон выпускается в общепромышленном (МКЭ-9), экспортном, экспортно-тропическом исполнениях. Микрофон изготавливается двух видов: МКЭ-9 и МКЭ-9-1 с симметричным выходом и МКЭ-9А и МКЭ-9А-Т с несимметричным выходом. Конструктивно микрофон изготавливается в ручном варианте для ближнего действия. В комплекте поставки микрофона МКЭ-9 входят микрофонный капсюль, кассета для источника питания, стойка, шарнир и экран ветрозащитный, В качестве источника питания используется гальванический элемент A-3I6. В кассете собран предварительный усилитель, включающий в свой состав согласующий трансформатор и ИС К513УЕ1А. Схема включения микрофона рассмотрена на рис. 2.1, с.

Перед началом эксплуатации микрофона установить элемент A-3I6 в кассете в микрофон, для чего необходимо отвернуть капсюль микрофона. Вставить кассету с элементом контактом laquo;плюс raquo; внутрь корпуса микрофона. Установить микрофон на стойку или взять в руки. Подключить микрофон к входу магнитофона или звукоусилительного тракта. После окончания работы кассету нз микрофона необходимо удалить.

Микрофон имеет кардиоидную характеристику направленногтн (рнс. 1.3, б). Электрические согди1геиия осуществляются прп помощи соединителей типа ОНЦ-ВГ-2-3/16.

Основные параметры микрофона МКЭ-9:

Номинальный диапазон рабочих частот, Гц..... 50... 18 000

Чувствительность по свободному полю на 1000 Гц, мВ/Па 4 plusmn;2

Средний перепад чувствительности по свободному полю для углов О и 180 deg; в диапазоне 250... 5000 Гц, дБ. не менее . 16

Неравномерность частотной характеристики чувствительности

в диапазоне 50... 18 ООО Гц, дБ, не более..... 15

Модуль полного электрического сопротивления на частоте

1000 Гц, Ом, не более........... 300

Минимально допустимое сопротивление нагрузки на входе, Ом 250

Уровень эквивалентного звукового давления, обусловленный собственным шумом микрофона относительно 2-10-5 дБ,

Не более . ............. 24

Напряжение питания в течение 100 ч, В......

*с. raquo;говня экстуатацпи:

температура, deg;С........... 5... 40

относительная влажность воздуха при 20 С, %, не более 93

асса, г, не более............ 270

Габаритные размеры, мм.......... 51X173

ДЛина соединительного кабеля, мм....... 1500

МКЭ-100

Конденсаторный электретный широкополосный односторонне направленный микрофон МКЭ-100 предназначен для приема передачи, высококачественной звукозаписи и звукоусиления музыки и речи в комплекте с бытовоГг транзисторной радиоаппаратурой любой группы сложности. Микрофон позно-ляет озвучивать помещения и эстрадные открытые площадки. Микрофон може,-быть использован в любительских конструкциях.

Микрофон изготавливается в универсальном исполнении для работы с аппаратурой звукозаписи и звукоусиления, имеющей несимметричный вход усилителя. При эксплуатации микрофона с а1шаратурон, имеющей симметричный вход усилителя, необходимо перепаять провод с контакта 2 на контакт 3 в электрическом соединителе. В комплект поставки микрофона МКЭ-100 входят микрофонный капсюль, подставка настольная унифицированная, шарнир, шль-за и предусилитель. Конструктивно микрофон МКЭ-100 представляет собой ци. линдр, образованный крышкой, гильзой, закрывающей схему предварительного усилителя, и отсек с элементами питания, заканчивающийся микрофонным кабелем с электрическим соединителем.

Перед началом работы необходимо для установки элементов питания произвести разборку корпуса микрофона, для чего отвернуть крышку и снять гильзу. Далее установить два гальванических элемента 332 в отсек микрофона, предварительно обернув их электроизоляционным материалом, влохсенным в отсек для элементов, строго соблюдая полярность включения, указанную на этикетке.

Согласующий предварительный усилитель микрофона выполнен на полевом транзисторе, включенном по схеме истокового гговторителя. Режим работы транзистора по постоянному току определяется сопротивлением резистора, который включен параллельно микрофону. Каскад частотной коррекции выполнен на транзисторе КТ361Г,

VT1 КПША

XI 0Н11-ВГ-13/16-В

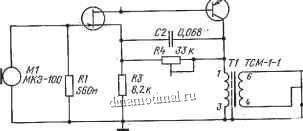

Рис. 2.97. Принципиальная электрическая схема предварительного усилите.Я микрофона МКЭ-100

Рис. 2.98. Общий вид микрофона МКЭ-100

1500two

Принципиальная .э-чектрическая схема включения микрофона МКЭ-100 и едварительного усилит?ля приведена на рис. 2.97. Общий вид микрофона МКЭ-100 аналогичен микрофону МКЭ-2 и показан па рис. 2.98.

Основные параметры микрофона МКЭ-109:

Номинальный диапазон рабочих частот, Гц..... 50... 20 ООО

Чувствительность по свободному полю на 1000 Гц, мВ/Па,

не менее.............. 2

Средний перепад чувствительности фронт-тыл в диапазоне

250... 5000 Гц. дБ, не менее......... 15

Отклонение индивидуальной частотной характеристики чувствительности от типовой, дБ, не более...... plusmn;3

Неравномерность частотной хараЕстеристики чувствительности

в диапазоне 50... 20 ООО Гц, дБ, не более..... 8

Модуль полного электрического сопротивления на 1000 Гц,

Ом, не более............. 200

Уровень эквивалентного звукового давления, обусловленный

собственными щумами микрофона, дБ, не более ... 24

Напряжение питания предварительного усилителя, В . . . 2,5... 3 Условия эксплуатации:

температура, deg;С........... 5... 35

относительная влажность воздуха прн 20 deg; С, %, ие более 85

Масса, г, не более............ 110

Оптимальное расстояние микрофона от источника звука, м 0,3... 0,5

Средняя наработка на отказ, ч, не менее..... 5000

Срок службы, лет, не менее......... 5

МКЭ-2ПС

Конденсаторный электретный микрофон односторонней направленно- сти МКЭ-2 ПС предназначен для приема и звукозаписи музыки и речи на бытовые стереофонические магнитофоны. Микрофон можно использовать также -ДЛЯ озвзчиванпя помещений и записи музыкальных произведений при работе с промышленными стереофоническими усилительными устройствами.

Общий вид, габаритные и присоедииите.1ьные размеры микрофона МКЭ-211С приведены иа рис. 2.99. Микрофон изготавливается по группе сложности 2 и относится к изделиям четвертого поколения. Микрофон состоит из двух капсюлей и усилителя, помещенных в один корпус. В рабочем положении микрофон устанавливается иа специальную стойку с вертикальной осью.

Микрофон имеет в своем составе акустическую систему, состоящую нз двух -односторонне направленных капсюлей, развернутых под углом 180 deg; относитель-Но друг друга. Типовые диаграммы направленности микрофонов приведены на Ьрнс. 1.3. Схемы включения микрофона и соединение с соединителем рассмот-
