изменение уровня чувствительности при изменении не более:

tатмосферного давления от номинального, дБ/Па . , plusmn; IQ- I относительной влажности от наименьшего до наибольше-

го значения, дБ........... 0,5

напряжения питания на plusmn;10%, дБ...... plusmn;0,3

утреннее сопротивление, Ом........ 250 plusmn;50

уровень эквивалентного звукового давления, вызываемого собственным шумом электрического происхождения в любой

активной полосе частотного диапазона, дБ, не выше . . 46

Направленные свойства.......... НН

Масса микрофона без блока питания, г...... 140

Габаритные размеры капсюля микрофона...... 0 13x129

Эквивалентный объем капсюля микрофона прн атмосферном

давлении 10 Па, не более........ 2-10-

Напряжение питания с частотой 50 Гц, В..... 127; 220

МК-18

Конденсаторный с универсальной направленностью профессиональный микрофон МК-18 предназначен для приема, передачи, записи и звукоусиления музыки и речи в любых помещениях и на закрытых площадках - стадионах я киноконцертных залах. Микрофон МК-18 обеспечивает эксплуатацию в режимах односторонней направленности, двухсторонней направленности и в ненаправленном режиме (кардиоида, косинусоида и круг). Высокие электроакустические параметры микрофона, возможность изменения чувствительности и коррекции частотной характеристики делают микрофон МК-18 популярным.

Конструкция МК-18 включает в свой состав: капсюль; предварительный усилитель; блок питания типа БП-98; переключатель режима направленности; микрофонный соединительный кабель; шнур питания и электрические соединители. Капсюль микрофона состоит из двух мебран и двух неподвижных электродов, представляющих симметричную конструкцию из двух половин, каждая нз которых имеет емкость 65 пФ. У этого микрофона на корпусе установлен переключатель, с помощью которого можно получить определенный набор электроакустических характеристик направленности. При переключении напряжения поляризации мембран (электрического включения какой-либо одной мембраны нян их обеих синфазно или противофазно) можно оперативно получить характеристику направленности в виде окружности, laquo;восьмерки raquo; (косинусоиды) и Кардиоид, обращенных в противоположные стороны. В микрофоне предусмотрены также коррекция частотной характеристики в области низких частот и изменение чувствительности. Зазоры между мембранами и неподвижными элек- Родами регулируются с помощью прокладок. Предварительный усилитель собран на двух транзисторах, подключается к блоку питания с помощью соединителя.

Электрическая принципиальная схема приведена на рис. 2.86. Блок питания включает в свой состав: сетевой трансформатор питания П; мостовое вы-Рямнтельное устройство па четырех диодах VDI-VD4 типа КД105А; стаби- йзатор напряжения постоянного тока параметрического типа на стабилитронах S, VD6; емкостной фильтр на конденсаторах С1-С4. Стабилизированное Пряжение 60 В подается на предварительный усилитель с помощью электри-Кого соединителя. В состав предварительного усилителя входят: согласую-




-220Б 50 Гц

-2208 50 Гц

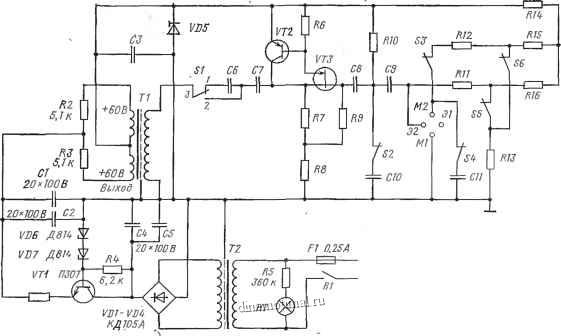

Рис. 2.86. Принципиальная электрическая схема блока питания и усилителя микрофона МК-18

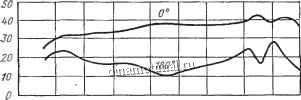

10 SO Юр 200 SOD ЮОО 2000 S00Q 10000 15000 Рис. 2.87. Частотная характеристика микрофона МК-16

ший трансформатор 72; двухкаскадный усилитель на транзисторах VTl и VT2; переключатели режимов работы 51-S6.

Частотная характеристика чувствительности микрофона МК-18 приведена

Грис. 2.87, Основные параметры микрофона МК-18:

Номинальный диапазон рабочих частот, Гц . . . 20... 16000

Чувствительность микрофона на 1000 Гц, в режиме, не менее:

кардиоида большай........ 16

кардиоида малая......... 10

Неравномерность частотной характеристики чувствительности в диапазоне 50... 1600 Гц, дБ, не более в режиме:

кардиоида малая ......... 6

косинусоида ........... Ю

круг ............ 8

Средний перепад чувствительности фронт-срез в диа- пазоне 20... 16 ООО Гц в режиме кардиоида малая, дБ,

не менее............. 5

Спад частотной характеристики на частоте 50 Гц в положении переключателя laquo;завал звуковой частоты raquo;, дБ

Направленные свойства......... НН; ОН; ДН

Модуль полного электрического сопротивления. Ом . 220 plusmn;20

Сопротивление нагрузки с симметричным входом, кОм,

не менее.............

Внутреннее сопротивление, Ом....... 200

Уровень эквивалентного звукового давления, обусловленный собственным шумом микрофона, относительно 2-10-5 Па, дБ, пе выше в режиме:

Ш кардиоида большая......... 13

Щ кардиоида малая ......... 14

Условия эксплуатации:

температура, deg;С.......... 5... 35

jL относительная влажность воздуха при 20 deg; С, %,

В ие более............ 80

Ш атмосферное давление воздуха, кПа .... 84... 106,7

f. . (630 ... 800 мм рт. ст.)

icca миг lt;рофоиа, г, ие более....... 320

асса комплекта, г.......... 3500

В-~-б2 ИЗ
