Рнс. 2.82. Капсюль микоа фона МК-13.М:

/-нижняя мембрана; 2- подвижный электрод; 3 - ц жух; 4 -верхняя (передндд: мембрана; 5 - контакт го.ч.чр зоианного напряжения

ционной втулке, укрепленной в неподвижном электроде. Неподвижный электрод в своей конструкции имеет сквозные и глухие отверстия, которые вместе с зазором между мембраной и неподвижным электродом образуют внутреннюю акустическую систему. Питание постоянным током осуществляется через контактные лепестки, укрепленные в центре микрофонного капсюля с двух сторон.

В состав комплектной поставки микрофона входят; микрофонный капсюль, шарнир, напольная стойка, усилитель и блок питания, смонтированные ь единой конструкции, микрофонный кабель и необходимые электрические соединители.

Неравномерность частотной характеристики чувствительности микрофона во всем диапазоне рабочих частот изменяется в зависимости от рехсима работы. Но в любом режиме микрофон обладает достаточно равно.мерной частотной характеристикой чувствительности. В электрической схеме управления микрофоном предусмотрена возможность переключения напряжения поляризации, что позволяет оперативно изменять характеристику направленности. Дистанционное включение обеих мембран может быть синфазным, или противофазным, или поочередным любой мембраны, что позволяет получать определенный набор характеристик направленности. Можно получить косинусоиду (восьмерку), кардиоиду, обращенную в одну сторону, или кардиоиду, обращенную в противоположную сторону, и окружность.

Схематически устройсгво капсюля микрофона МК-13М приведено на рис. 2.82, аналоговая электрическая схема микрофонного капсюля дана на рис. 2.83,

/77(j /77/ /у /77/ Г7 /77

Со С]

Si о-

Ci Co

Рис. 2.83. Аналоговая электрическая схема микрофона МК-13М

гДе - площадь мембраны; mi, ci, ri - масса, гибкость и активное сопротивление воздзха в зазоре мелсду мембраной н неподвижным электродом; тг, - jjacca и активное сопротивление воздуха в сквозных отверстиях неподвижного ддектрода; /Пз, Сз - масса и гибкость воздуха в глухих отверстиях неподвиж-ijjjjro электрода со, то - гибкость и масса каждой из мембран

Основные параметры микрофона MK-1SM:

Номинальный диапазон рабочих частот, Гц..... 30... 18 000

Чувствительность в режиме х.х иа 1000 Гц, мВ/Па, пе менее 5,5

Средняя разность уровней чувствительности фронт - 90 deg;, дБ 10 {Неравномерность частотной характеристики чувствительности, дБ:

в режиме кардиоиды в диапазоне 50... 15 000 Гц . . 6

в диапазоне 30... 18 000 Гц........ 9

Бщтреннее электрическое сопротивление. Ом, не менее . . 600

Направленные свойства микрофона....... ОН; ДН; НН

Напряжение питающей сети переменного тока частотой 50 Гц,

5................ 127,220

Условия эксплуатации:

температура, С........... -10... +35

относительная влажность воздуха при 20 deg; С, %, ие более 85

Масса микрофонного капсюля, г, не более..... 160

Длина кабеля, мм............ 5000

Габаритные размеры........... 22X46X98 мм

МК-16

Конденсаторный ненаправленный микрофон профессионального назначения применяется для акустических измерений. Микрофон имеет высокие параметры качества, стабильность которых обеспечивается при эксплуатации в нормальных климатических условиях.

Общий вид капсюля микрофона МК-16, состав его основных деталей приведены на рнс. 2.84.

J

Рис. 2.84. Капсюль микрофона МК-16:

- Крышка; г -регулятор натяжения мембраны; 5 - мембрана; 4 - неподвижный электрод; 5 прокладка- G - изолятор; 7- прокладка; 8 -гайка специальная; 9 - винт; 10 - крепежный винт

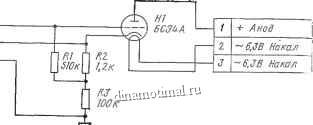

Ркс. 2.85. Схема соединетгия микрофона с усилителем .HK-I6

В комплект поставки микрофона МК-16 входит: микрофонный капсюдь (рис. 2.84); усилитель, собранный на электронной лампе 6С34А: соединительная трубка; блок питания; микрофонный кабель и электрические соединители. Б.ок питания обеспечивает необходимым напряжением анод лампы (190 ...230 В) и ее накал (6 В) при токах нагрузки 1,5 А и 125 мА соответственно. Микрофонный капсюль и усилитель микрофона конструктивно объединены в один узел через электрические разъемы. Усилитель, выполненный в виде цилиндра заканчивается с одной стороны соединитсгчем для подсоединения к кабелю, идущему к блоку питания.

Схема соединения усилителя с микрофонным капсюлем приведена на рнс. 2.85. Принцип действия конденсаторного микрофона основан на изменении емкости конденсатора, образованного мембраной и неподвижным электродом. Под воздействием звукового давления диафрагма совершает колебания, при этом расстояние между пластинами конденсатора изменяется, возрастая при сближении пластин и уменьшаясь при удалении. Этот конденсатор соединен через Harpj304Hoe сопротивление с источником постоянного напряжения. На сопротивлении нагрузки возникает сигнал, отображающий колебательный процесс диафрагмы.

К измерительным микрофонам предъявляются дополнительные требования, существенные для измерения параметров, например установление значения суммарного коэффициента гармошиескнх искажений, уровня звукового давления нестабильность уровней чувствительности и др.

Основные параметры микрофона МК-16:

Номинальный диапазон рабочих частот, Гц..... 20... 40000

Чувствительность на х.х на 1000 Гц, мВ/Па, не более . . 2 Неравномерность частотной характеристики чувствительности

в диапазоне 20... 40 000 Гц, дБ, не более..... 5

Суммарный коэффициент гармонических искажений на 400 Гц

при уровне звукового давления 154 дБ, %, не более . . 6 Частота, при которой характеристика направленности в пределах plusmn;90 deg; от оси отличается от круговой не более чем на

1 дБ, Гц .............. 3150

Нестабильность уровней чувствительности при нормальных

климатических условиях, дБ, не более...... plusmn;0,5

Телшературная поправка, дБ/ deg;С, не более..... 0,05
