- Накал

Земля

+ Анод

поляригации

Выход

Выход

1 Накал

2РМ18Б7Г1А] OJJ

Вьгход

Bbixod

Земля

2PM/4.fnAf

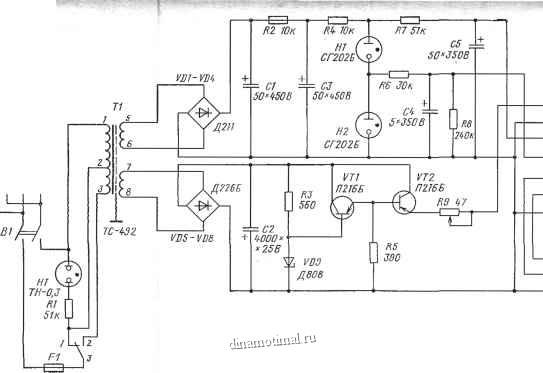

Рис. 2.79. Принципиальная электрическая схема блока питания БП-44 микрофона МК-12



25 20 75 Ю 5 О

0 deg;

Рис, 2.80. Частотная характеристика микрофона МК-12

В состав блока питания БП-44 входят: сетевой трансформатор питания ?1 (ТС-492); два выпрямителя, собранЕше по мостовой схеме на Д211 и Д226Б

стабилизатор напряжения на стабилитроне Д808 и транзисторах П216Б. Резистор i?6 обеспечивает регулировку напряжения накала лампы при соединительном кабеле длиной более 60 м, чтобы напряжение на выходе блока питания было максимальным. Блок питания имеет три электрических соединителя: Щ] типа 2РМ14БШ1А1 для подключения к сети переменного тока; Ш2 типа 2РМ18Б7Г1А1 для подключения к усилителю А1К-12; ШЗ типа 2РМ14Б4Г1А1 для подключения к микрофонному студийному усилителю.

Общая неравномерность частотной характеристики чувствительности показана на рис. 2.80. Диаграмма направленности микрофона в полярных координатах приведена на рис. 2.81.

Параметры микрофона обеспечиваются при правильной подготовке микрофона к работе. Микрофон МК-12 может быть использован на напольной стойке с вынесенным капсюлем (рис. 2.76,а), на настольной стойке (рис. 2.76,6)

н на напольной стойке с шарниром, на laquo;журавле raquo;.


. 3000Щ 150

200Щ,5С ЮООГи,

Рис. 2.81. Характеристика направленности микрофона МК-12



Подготовка к работе и эксплуатации микрофона на напольной стойке с вынесенным капсюлем обеспечивается в следугощем порядке; навернуть усилитель нижнюю часть соединительной трубки, вставить их в трубу-держатель, присоединить к усилителю кабель, после чего закрепить соединительную трубку с усилителем в держателе, вращательным движением вставить дерхсатель в тревогу, навернуть на трубку капсюль, соединить блок питания с помощью кабелей с усилителем микрофона, со входом звукоусилительного тракта и сетн, включить блок питания.

Основные параметры микрофона МК-12:

{Номинальный диапазон рабочих частот, Гц..... 50... 15 000

Чувствительность на 1000 Гц и сопротивлении нагрузки 600 Ом, мВ/Па, не менее:

с соединительной трубкой........ 6

без соединительной трубки........ 11

Чувствительность капсюля, мВ/Па, не менее .... 17 Неравномерность частотной характеристики в диапазоне

50... 15 000 Гц, дБ, не более......... 14

Спад чувствительности на 100 Гц относительно 1000 Гц, дБ,

ge более.............. 3

15редняя разность уровнен чувствительности фронт-срез з

диапазоне 50... 15 000 Гц, дБ, не менее...... 14

Разность уровней чувствительности на любой частоте в диапазоне 200 ...5000 Гц, дБ, не менее....... Ю

Уровень собственного шума, дБ, не более..... 20

Выходное сопротивление усилителя ....... 180 Ом

Коэффициент передачи усилителя:

на нагрузке 600 Ом.......... 0.6

с соединительной трубкой........ 0,34

Условия эксплуатации:

температура, deg;С........... -0... 25

относительная влажность при 20 deg; С, %..... 85

Условия хранершя:

температура, X........... 5... 30

относительная влажность, %........ 80

Напряжение питающей сети, частотой 50 Гц, В ... 127; 220

Масса, г, не более............ 112

Габаритные размеры капсюля........ 020x22 мм

Размеры усилителя........... 08X149 мм

Размеры соединительной трубки........ 0 8Х100 мм

Срок службы, лет, не менее......... 10

МК-13М

Конденсаторный микрофон с универсальной характеристикой направ-!ННости МК-13М предназначен для приема, передачи и звукоусиления музыки Н речи из студгн !, театров и концертных залов. Хорошие результаты имеет применение микрофона для озвучивания помещений. Микрофон МК-13Л1 с дистанционным управлением характеристики направленности, возможностью коррекции частотной характеристики в области низких частот может быть применен Аля усиления и записи музыки в радио- и телевизионных студиях.
