Обозначение, тип и назначение

Номинальный диапазон рабочих частот, Гц

Неравномерность частотной характеристики, дБ

Внутреннее сопротивление. Ом

Чувствп-ге.7ь ность на 1 кГц

При X. X.,

мВ/Па

Средняя раз-itocTb Уровней чувствительности фронт-срез. дБ

Обо-эначенне направленности

Масса, г

Габаритны* размеры, мм

U-87 (ФРГ) универсаль-

... 16 000

ОН; ДН; НН

0 56X200

ный для приема и запи-

си музыки и речи в сту-

диях

и-89 (ФРГ) студийный

.. 18 000

ОСН; ОН;

046X185

для записи музыки и речи

SM-69 стереофонический

.. 15 000

ОН; ДН; НН

0 48X254

для записи музыки и ре-

чи в студии

USM-69 (ФРГ) стерео-

... 16 000

0 48X292

фонический для приема

и записи музыки и речи

в студии

4133 (Дания) измери-

... 40 ООО

12,5

013X13

тельный

4135 (Дания) измери-

. 100 ООО

- laquo;-

07X10,5

тельный

4145 (Дания) измери-

.. 18 000

- laquo;-

0 24X19

тельный

МКЭ-15 электретный

... 16 ООО

0 55X216

универсальный для запи-

си музыки и речи

МКЕ-212 (ФРГ)

... 20 ООО

1000

МКН-416 (ФРГ)

... 20 ООО

0 19X235

ЕСМ-51 (Япония)

... 14 ООО

0 14X486

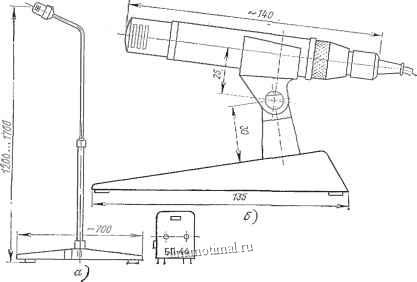

Рис. 2.76. Общий вид микрофона МК-12:

Q - на напольной стойке; б - на настольной стойке

дом, который изготавливается из алюминия и имеет ряд взаимно перпендикулярных прорезей. Неподвижный электрод запрессован в изоляционное кольцо 4, причем плоскость неподвижного электрода иа 28 мк ниже торца изоля- laquo;1ИОНН0Г0 кольца. Это кольцо с помощью гайки 5 через второе изоляционное кольцо 6 прижимается к мембране, и таким образом между мембраной и неподвижным электродом образуется зазор, равный 28 мк. Отверстия и прорези в неподвижном электроде, зазор между вкладышем 7 и неподвилсным электродом, отверстия во вкладыше и кольцевой зазор между изоляционным кольцом 6 н вкладышем 7 образуют а1сустомеханическую систему капсюля микрофона. Односторонняя направленность микрофона достигается тем, что капсюль имеет два акустических входа. Вторым акустическим входом является отверстие в переходнике 8, отверстия во вкладыше и в неподвижном электроде, через которые звуковое давление достигает задней стороны мембраны.

Если источник звука находится перед микрофоном, то для получения кар- ;диоидной характеристики направленности звуковое давление, приходящее к задней стороне мембраны со стороны отверстий второго входа, должно находиться в противофазе со звуковым давлением, действующим на переднюю сторону мембраны. Если же источник звука находится за микрофоном, то звуковое давление, достигающее задней стороны мембраны, должно быть в фазе со авуковым давлением, действующим на переднюю сторону мембраны, и мембрана находится в покое. Сдвиг фаз достигается подбором всех акустомехани-Ческих элементов капсюля микрофона. Главную роль при этом играет сопротивление зазора между неподвижным электродом и вкладышем. Таким образом микрофон работает по принципу микрофона-приемника градиента звукового давления.




Рис. 2.77. Конструкция кап-сюля микрофона МК-12: / - мембрана; г -решетка; з неподвижный электрод; 4 - нз copy;. ляционное кольцо; 5 - гайка спе-циальная; 6 - изоляционное кольцо; 7 - вкладыш; 8 - переходная гайка

- Накал

Земля

-Ь Анод

, Напряжение поляризации

Выход

Выход

+ Накал

Ш 33 к

CI Jmk(P

RZ Г.8К

HJ 6С31Б

500MOm

lo gt;

gt;I5B

R3 ~ 500M0M

Капсюл gt;

2РМ78БН7ШШ

Рис. 2.78. Принципиальная электрическая схема усилителя микрофона МК-12

В состав микрофона МК-12 входит усилитель, собранный по реостатно-траисформаторной схеме на электронной лампе 6С31Б. Схематически устройство микрофонного капсюля приведено па рис, 2.77, Электрическая принципиальная схема усилителя микрофона МК-12 дапа на рис. 2.78. Питается усилительное устройство от блока питания типа ВП-44, собранного на ПП по компенсационной схеме Принципиальная электрическая схема блока питания БП-44 приведена на рис. 2.79.
