Вид Е

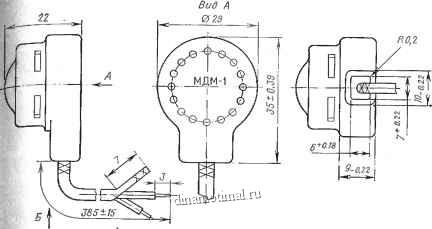

Рис. 2.63. Общий вид микрофона МДМ-1

вышенной относительной влажности, а таюке механических нагрузок. Воздействия ударных и вибрационных нагрузок при любом пространственном расположении микрофона МДМ-1 приведены в табл. 2.4 и соответствуют жестким условиям эксплуатации. В корпус микрофона вмонтирован соединительный кабель, разводка второго конца которого указана на рис. 2.63.

Таблица 2.4. Допустимые вибрационные и ударные нагрузки при эксплуатации МДМ-1

Малогабаритный микрофон МДМ-1 обеспечивает высокое качество передачи речи и ее разборчивость при оргаполептическом методе определения. Для Данного микрофона осевая избирательность к сферическому полю определяется

формуле /\/=20 1дМсф/Млл, где .Мсф - парафоническая чувствительность микрофона на частоте 150 Гц; Мпл - чувствительность микрофона по свободному 6-62 81

3000

7000 f, Гц

k5 UO

Рис. 2.64. Область частотной характеристики чувствительности микрофона МДМ-1

полю на частоте 150 Гц. Акустическая асимрлетрия микрофона определяется по

формуле ДМ=(Л1ках-Afrain) ЮОЩтах, ГДе Мтак, Mmin-ЧуВСТВИТСЛЬНОСТИ МИК-

рофона по фронту и срезу.

Электроакустические параметры измерены при нормальных климатических условиях. При этом основные параметры микрофона имеют следующие допустимые отклонения от номинального значения по:

Чувствительности микрофона на 150 Гц, дБ .... plusmn;2

Электрическому сопротивлению:

изоляции, %............ plusmn;20

постоянному току, %......... plusmn;10

по пониженному атмосферному давленшо, % . . . plusmn;10

Допускаемая область частотной характеристики чувствительности микрофона МДМ-1 приведена на рис. 2.64.

Основные параметры микрофона МДМ-1:

Номинальный диапазон рабочих частот, Гц..... 150... 7000

Парафоническая чувствительность в рехсиме х.х в свободном

поле при 1000 Гц, мБ/Па.......... 0,8... 1,4

Неравномерность частотной характеристики в диапазоне

150 ...7000 Гц, дБ, ие более......... 12

Осевая избирательность к сферическому полю на 150 Гц, дБ,

не менее.............. Ю

Модуль полного электрического сопротивления на 1000 Гц,

Ом............... 250 plusmn;50

Электрическое сопротивление изоляции между любой токонесущей жилой и экраном соединительного шнура, МОм:

в нормальных климатических условиях, не менее . . 50

при повышенной температуре окружающей среды, не менее............... 5

при повышенной относительной влажности, не менее 0,5

Максимальное напряжение от звукового генератора частотой

1000 Гц, В.............. 0,5

Условия эксплуатации:

температура, С:

повышенная рабочая......... 40

повышенная предельная........ 50

пониженная рабочая......... -50

пониженная предельная

транспортированная в упаковке...... -60

многократное циклическое воздействие, X ... - -60...+50 относительная влажность воздуха при 40 deg; С, %, не более 98

атмосферное давление, кПа........ 53,6... 107

(400... 800 мм рт. ст.)

Масса, г, не более............ 34

Средняя наработка на отказ, ч, пе менее .... iouu

Срок службы, лет, не менее......... Ю

МДМ-2

Микрофон динамический малогабаритный МДМ-2 предназначен для работы в аппаратуре связи, обеспечивает прием, передачу и звукоусиление речи оператора в номинальном диапазоне частот, применяется в составе гарнитур общего и промышленного назначения, в микрофонных усилителях, в электро-1егафонах, в составе устройств электроакустической аппаратуры и РЭА. Микрофон может быть использован в любительских конструкциях.

Общий вид, габаритные и присоединительные размеры МДМ-2 приведены на рис. 2.65. Промышленностью изготавливается один тип микрофона во влаго-ващищенном и противоударном исполие]]ии. Микрофон МДМ-2 имеет высокие технические характеристики и органолептические показатели, позволяющие отнести его к четвертому поколению радиоэлектронных изделий, работающих совместно с РЭА, выполненной на современной элементной базе - ПП и ИС. От микрофона МД,М-1 рассматриваемый микрофон отличается не только конструкцией корпуса, ио и располол{ением и формой второго входного отверстия. По своей конструкции микрофон относится к микрофонам-приемникам градиента звукового давления, принцип .действия которых рассмотрен в гл. 1. Массогабаритные характеристики МДМ-2 соизмеримы с параметрами МДМ-1.

Изготавливается микрофон с вмонтированным в корпус присоединительным шнуром, разделка второго конца которого приведена на рис. 2.65. Схеыатиче-чески устройство микрофона электродинамического типа показано на рис. 1.1, а. Схема приема акустических волн микрофоном-приемником градиента звукового давления приведена на рис. 1.2,6.

Допускаемая область частотной характеристики чувствительности микрофона МДМ-2 приведена на рис. 2.64. Микрофон имеет высокие показатели надежности и долговечности. Включение микрофонов МДМ-2, при воздействии Ударных нагрузок, влаги, циклического изменения температур, а также в нормальных климатических условиях осуществляется путем подачи на выход каждого микрофона напряжения шумового сигнала 20... 40 мВ в диапазоне частот уже 150... 7000 Гц и не шире 40.... 12 ООО Гц, при этом микрофон работает ак узлучатель. Схемы подключения соединительного шнура к электрическим соединителям рассмотрены на рис. 2.1. Электроакустичес1ше параметры микро-Фона остаются в пределах допусков при эксплуатации в жестких климатических условиях.

6* 83
