щий вид, габаритные и присоединительные размеры микрофона AMD-465 прц. I ведены на рис. 2.59. В комплект поставки входит также ветрозащитный экрац

Расширеппый диапазон рабочих частот и более высокие электроакустиче. ские параметры микрофона AMD-415N дают возможность увеличить сферу применения микрофона различными художественными коллективами, ВИА, щ, зыкантами и певцами, а хорошие органолептические и эстетические показатели определяют его использование в студиях телевидеЕшя и радиовещания. Коц, струкция микрофона, расположешге второго акустического входа, нспользова. ние ветрозащитного экрана и применение новых материалов для его изгогоц. леиия значительно уменьшают возможность возникновения акустических завд. зок и обратных электроакустических связей, когда исполнители работают с большими уровнями сигнала. Основные электроакустические параметры и дру, гие важнейшие технические характеристики микрофона AMD-465 (AMD-4i5N) приведены в табл. 2.3. Частотная характеристика чувствительности шгкрофоиа почти такая же, как для микрофона A.V1D-411N (рис. 2.60). Диаграмма .ча-правленности микрофона имеет вид суперкардиоиды (рис. 1.3).

Электрическая схема подключения микрофона к встроенному электрическому соединителю приведена на рис. 2.1, с, она соответствует общепринятым соединениям, а это позволяет подключать микрофон ко всем отечественным магнитофонам, ламповым и транзисторным усилитеиям звуковой частоты и дру-гой РЭА.

MD-21N

Электродинамический односторошге направленный катушечный микрофок MD-21N изготавливается фирмой laquo;Тесла-Эле1строакустика raquo; в одном конструктивном исполнении для профессиональных целей. Микрофон предназначен для приема, передачи, записи и звукоусиления музыки и речи в помещениях. Основное назначение микрофона - передача репортажей и художественных произведений из студий, театров и концертных залов. Современное эстетическое исполнение викрофона позволяет применять его при различных телевизионных передачах. Головка микрофона содержит подобранные по качеству микрофон-

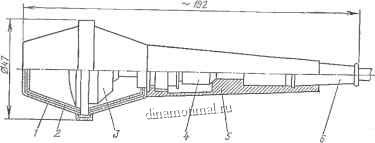

Рис. 2.61. Общий вид микрофона MD-21N:

/ - кожух защитный; 2 - внутренний экран; 3 - каосюль микрофонный; 4 - соединитель; 5 -рукоятка конусная; б -штуцер резиновый

gije капсюли тнпа MDK-11; она присоединяется к микрофонной рукоятке резь-В конусообразную рукоятку встроен миниатюрный электрический соедн-рйтель, который позволяет сменять головку микрофона. В комплекте поставки [ликрофона входит удлинитель типа DM-521, который присоединяется к стойке оезьбой с шагом 3/8 , а к микрофону - самозапнрающиыся пружинным конусообразным гнездом. Удлинггтель обеспечивает микрофону необходимую степень свободы. Общий вид, габаритные и присоедпнителыгые размеры микрофона jvy)-2lN приведены гга рнс. 2.61. Схема соединения микрофона с электрическим разъемом приведена на рис. 2.1, а. Схематическое устройство MD-21N соответствует схеме на рис. 1.1, с. Микрофон относится к мнкрофонам-прнеминкам градиента звукового давления, схема которого приведена на рпс. 1.2,6.

По признаку направленности частотной характеристию! микрофон MD-21N относится к группе односторонне направленных микрофонов, имеющих кардиоидную диаграмму (рис. 1.3, в).

* MD-801N

Злектродниамическнй односторонне направленный микрофон MD-801N изготавливается в Болгарии фирмой laquo;Бытовая электроника raquo; для условий эксплуатации Б умерешю-холодном климате. Микрофон поступает потребителю укомплектованным ветрозащитным экраном, соединительным микрофонным кабелем длиной до 5 м, универсальным шарниром и электрическим соединителем.

Электродинамический микрофон MD-S01N предназначен для магнитофонных записей, передачи звука па открытых пространствах, местного радновеща-ння, организации диспетчерской и служебной связи. Микрофон обеспечивает прием, передачу, звукозапись п звукоусиленпе музыки и речи в номинальном диапазоне рабочих частот. По своим электроакустическим параметрам и техническим характеристикам микрофо)! MD-80IN молсет быть отнесен к из.цслиям высшей категории сложности. Микрофон может быть использован для студийно-технических целей - для диктора и репортера, а также при телевизионных передачах. Микрофон по характеристике направленности является микрофоном-приемником градиента звукового давления, схематически устройство которого рассмотрено на рис. 1.2, б. Электрическая схема подключения мггкрофона к электрическому соединителю приведена на рис. 2.1, а. Электроакустические параметры и технические характеристики микрофона MD-801N приведены в табл. 2-3. Типовая характеристика чувствительности микрофона приведена на рис, 2.62

Рое. Р,Б

20 50 100 100 500 WOO 2000 5000 ЮООО WOOD

f.rn

Рис. 2.62. Частотная характеристика микрофона MD-80IN

2.4. Микрофоны динамические малогабаритные ОБЩИЕ СВЕДЕНИЯ

Промышленностью изготавливается большое количество малогабари-, ных микрофонов бытового и общепромышленного назначения, используемых д звукозаписи, звукопередачи, звукоусиления и служебной связи в комплекте (. РЭА бытового и профессионального назначения. Область примсгсения этих чпц. рофонов имеет широкие граиищз! в различных отраслях народного хозяйства, Наиболее широкое применение получили микрофоны для телефонных аппаратов, К таким микрофонам относятся А4ДМ-1-МДМ-5, МК-16, ММ и др. Мнкрофо-ны этой группы имеют достаточно высокие технические характеристики, высокую надежность при эксплуатации и технологически отработанные в произзод. стве конструкции. Выпускаемые промышленностью микрофоны изготавливаются по четырем группам сложности: О, 1, 2 и 3, нормированные значен11я параметров которых приведены в табл. 1.5. Микрофоны малогабаритные групп сложности 0-2 предназначены для звукопередачи, звукозаписи и звукоусиления музыки и речи, а группы сложности 3 - для звукопередачи, звукозаписи и звукоусиления речи. Микрофоны эксплуатируются при различных воздействиях внешних факторов: климатических, механических, биологических и друпьх при сохранении электроакустических параметров в пределах норм, установленных нормативно-технической документацией и государственными стандартами. Основные электроакустические параметры и технические характеристики микрофонов электродинамического типа рассмотрены в гл. 1 и sect; 2.1.

МДМ-1

Микрофон динамический малогабаритный МДМ-1 применяется для приема, передачи и звукоусиления речи в составе гарнитур общего и промышленного назначения и устройств электроакустической и РЭА, в микрофонных усилителях. Микрофон может быть использован в радиолюбительских электронных конструкциях, а также в различных переговорных устройствах широкого применения.

Общий вид, габаритные и присоединительные размеры МДМ-1 приведены на рнс. 2.63. Про-мышленностью изготавливается один тип микрофона первой разработки по конструкторской доку-ментации и в соответствии с требованиями ГОСТ 6495-84. Микрофон относится к четвертому поколению электронных изделий и сочетается с РЭА, выполненной полностью на полупроводниковы;\ приборах (ПП) и интегральных микросхемах (ИС). Массогабарнтные характеристики микрофона соответствуют повышенным органолептическим требованиям.

Условное обозначение микрофона включает в свой состав буквенно-цифрО вой код МДМ-1, который обозначает: микрофон динамический малогабаритный первого конструктивного исполнения; обозначение стандарта или ТУ, по кО торым осуществляется приемка готовых изделий.

Конструкция микрофона и технология его изготовления обеспечивают уС тойчивую эксплуатацию в условиях повышенной, пониженной температур, пс
