Cq то Го о-II-TY-y-v
Рнс. 2.46. Аналоговая электрическая схема микрофона МЛ-19
ие внизу под ленточкой; т2,Г2-масса и активное сопротивление воздуха в отверстии нижнего фланца; са - гибкость воздуха внутри микрофона; SuSz - площадь первого и второго входного отверстий. Коррекция частотной характеристики обеспечивается скобой специальной конструкций (рис, 2.45,1).
Основные параметры микрофона МЛ-19:
Номинальный диапазон рабочих частот, Гц..... 50 ... 16 ООО
Чувствительность микрофона по свободному полю в ре1киме
Х.Х ка 1000 Гц, мВ/Па, не менее........ 2
Перепад чувствительности фронт-тыл, дБ, не менее . . 12 Неравномерность чувствительности в диапазоне 50... 16 ООО Гц,
дБ, не более............. 14
Средняя разность уровней чувствительности фронт-тыл, дБ 15 Модуль полного электрического сопротивления на ЮОО Гц,
Ом................ 250 plusmn;40
Внутреннее сопротивление, Ом......... 250
Условия эксплуатации:
рабочая температура окружающей среды, С . . . . -10...+40 относительная влажность воздуха при 20 deg; С, % - - 85 plusmn;3 Синусоидальная вибрация в диапазоне 40... 80 Гц с ускорением, м/с2.............. 19,6 (2g)
Масса, кг, не более........... 0,55
Габаритные размеры, мм.......... 140x46x41
Средняя наработка на отказ, ч, не менее..... 10 ООО
Срок службы, лет, не менее......... 10
МЛ-20
Электродинамический двунаправленный ленточный микрофон МЛ-20 предназначен для высококачественной передачи, приема, звукоусиления речи во всех помещениях и на открытых площадках в условиях повышенного шума. Микрофон специально разработан и выпускается для радио- и телекоментато-Ров, ведущих передачи со стадионов, спортивных залов, с улиц и площадей Рн проведении спортивных соревнований и митингов. Микрофон успешно экс-луатируется как в стационарных условиях, так и во время движения, обес-Чйвая передачу речи и шумовых накладок в номинальном диапазоне рабочих Частот.
Общий вид, габаритные, установочные и присоединительные размеры МЛ-20 Приведены на рис. 2.47. Схематически устройство ленточного микрофона рас-
смотрено на рис. 1.1. Микрофон МЛ-20 изготавливается по группе сложности g в соответствии с требованиями ГОСТ 6495-84. Микрофон МЛ-20 работает принципу микрофона-приемника звукового давления (рис. 1.2,6). Конструкция микрофона удобна для комментаторских целей, имеет специальный и удобный держатель для руки, снабжен устройством, фиксирующим расстояние микро-.фона от рта комментатора постоянным (примерно 8 см). Со стороны приема
основного звука микрофон имеет встроенный защитный поролоновый экран для предотвращения помех от вегра и шума, хорошо амортизирован и поэтому защищен также от возможных шоро.хой при движении руки.
Конструкция микрофона обеспечивает его эксплуатацию в условиях повышенноА и пониженной температур и повышенной относительно! ! влажности.
Толщина основного элемента микрофона - лепты составляет 2... 2,5 км, ширина ее 2 мм и длина кстеблсЕся 3 пределах 20... 50 мм. Такие размеры ленты обеспечияаюг чрезвычайно малую массу колебательной системы, что в сочетании с большой гибкостью ленты обеспечивает меньшую инерцию подвижной части ленточного микрофона. Все это позволяет ленточным микрофонам хорошо реагьтро-вать на быстрые переходные процессы, вносить очень малые нелинейные искажения при передаче, хорошо воспроизводить низкие частоты. Необходимо заметить, -что микрофонная лента требует очень осторожного обращения и может быть легко повреждена при неправильной эксплуатации, небрежной трапспортпровкс. движении воздушных потоков и др.
Типовая диаграмма направленности микрофона приведена на рис. 1.3,6-- laquo;Босьмерка raquo;, косинусоида. Характеристика направленности микрофона МЛ-20, измеренная иа частотах 100, 1000, 5000 и 8000 Гц, приведена иа рис. 2.48, типовая частотная характеристика микрофона - на рис. 2.49. Рассматриваемая характеристика направленности микрофона, имеющая вид восьмерки, состоит из фронтальной части, которая обеспечивается при работе для получения рече-

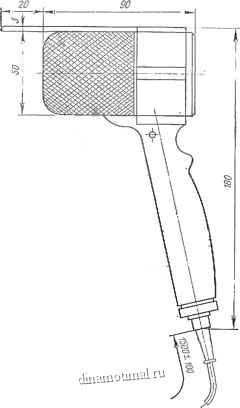

уРпс. 2.47. Общпй вид -микрофона МЛ-20
ЮОГи,
----IQOOfu.
500(]fu, -,--8000fS,
Рис. 2.48. Характеристика направленности микрофона МЛ-20
вого сигнала от комментатора и среза для создания акустического фона от дальних источников звука.
Основные параметры микрофона МЛ-20:
Номинальный диапазон рабочих частот, Гц.....
Чувствительность по свободному полю в режиме х.х на
1000 Гц, мВ/Па, пе менее.........
Средний перепад чувствительности фронт-тыл в диапазоне
80,.. ЮООО дБ, не менее..........
Неравномерность частотной характеристики чувствительности в диапазоне 80... 10 000 Гц, дБ, для источника звука (1 м и более):
дальнего .............
ближнего.............
Модуль полного электрического сопротивления на 1000 Гц, Ом................
80... ЮООО 0,1 15
28 plusmn;2,5 13 plusmn;2,5
J0 25 20 15 10
Рнс. 2.49. Частотная ха- 5 KTepticTHKa микрофо-
1г~0.1м | ||||||||
50 100 200 500 ЮОО 2000 5000 ЮООО
