Рзв дБ

25 20 15 10 5.

Рис, 2.42. Частотная ча-paKTepHCTHita микрофона МД-380

Изготавливается микрофон по группе сложности 3 {см. табл. 1.5) в климатическом исполнении УХЛ, категории размещения 1.1. Типовая диаграмма направленности микрофона приведена на рис. 1.3, е. Схема электрическая соединений микрофона МД-380 соответствует показанной иа рис. 2.1, а. Типовая частотная характеристика микрофона МД-380 приведена на рис. 2.42. Диаграмма направленности микрофона, измеренная на частотах 125; 500; 1000; 4000 в 14 000 Гц, приведена на рис. 2.43.

Основные параметры микрофона МД-380:

Номинальный диапазон рабочих частот, Гц.....

Чувствительность по свободному полю в режиме х.х на

1000 Гц, мВ/Па, не менее..........

Стандартный уровень чувствительности па 1000 Гц при номинальной нагрузке, дБ, ие менее.......

Отклонение формы частотной характеристики чувствительности от типовой в диапазоне 60... 14 000 Гц, дБ, не более Неравномерность частот[[оц характеристики чувствительпости микрофона Б диапазоне 60... 14 000 Гц, дБ, ие более Модуль полного электрического сопротивления на 1000 Гц, Ом Минимальное сопротивление нагрузки, Ом.....

60... 14 000 2

-65 plusmn;3

200 plusmn;40 250

- Г25Гц ---- 500 Гц

-ЮООГц

120 ---ШОГц

----тоощ.

Рис. 2.43. Характеристика направленности микрофона МД-380

г противление изоляции между любыми токонесущими выво-ямЯ или между любыми токонесущими жилами соедини-ьною кабетя и корпусом, МОм, не менее ....

цдельное пaпpял lt;e]пe изоляции мекду любыми токонесу-ийМИ выводами микрофона или любой токонесущей жилой поединитель]юго кабеля и корпусом микрофона, В . . . Соедняя наработка па отказ МД-380, ч, ие менее Гарантийный срок эксплуатации при иормальпы.х климатических условиях, г, не менее.........

220 6000

МЛ-19

Электродинамический односторонне направленный ленточный микрофон ,МЛ-19 предназначен для приема, передачи, звукозаписи или звукоусиления му-.зыки и речи в студиях н концертных залах. Микрофон МЛ-19 обеспечивает высококачественную передачу и запись художественных произведений и музыки на радиовещании и телевидении. Микрофон может быть использован для акзстических измерений.

Общ.чй вид, габаритные, установочные и присоединительные размеры МЛ-19 приведены на рис. 2.44. Схематическое устройство ленточного микрофона рассмотрено па рнс. 1.1,3. Микрофон относится к микрофонам-приемникам гра-

Рис. 2.44. Общий вид микрофогга МЛ-19

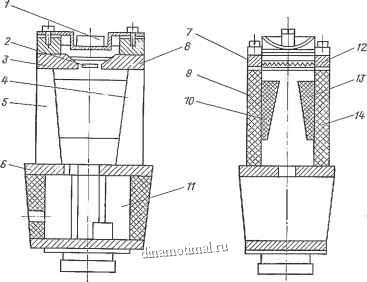

Рис. 2.45. Конструкция капсюля микрофона МЛ-19:

} - скоСа; 2 ~ ленточка; S - полюсный наконечник; 4, 5 -магниты; € - фланец; 7 - контакт ленточки; 8 - полюсный наконечник; 9 - пластина звукопроницаемая; /О -накладка; - звукопроницаемый элемент; /2 -контакт ленточки; 13 - накладка; 14 - пластина звукопроницаемая

диента звукового давления, схема которого приведена на рис. 1.2. Конструкция микрофона ленточного типа рассмотрена на рис. 2.45. Принцип действия ленточного микрофона практически не отличается от принципа действия ранее рассмотренных катушечных микрофонов электродинамического типа, однако в конструкции имеются существенные различия. Магнитная система микрофона конструктивно выполнена в виде подковы, имеет плоскопараллельные поверхности полюсных наконечников магнита, между которыми установлена тонкая гофрированная лента, обладающая высокой прочностью и гибкостью. В микрофоне гофрированная лента закреплена параллельно силовым линиям магнитного поля. Микрофон располагается по отношению к источнику звука так, чтобы сила, создаваемая акустической волной, была направлена перпендикулярно к плоскости ленты. Возникающая при колебаниях ленты магнитная индукция образует на ее концах ЭДС, как и на концах провода катушки индуктивности катушечного микрофона.

Для реализации полученной очень малой ЭДС на нагрузке устанавливается согласующий трансформатор с большим коэффициентом трансформаций, который размещается на самом микрофоне. Согласующий трансформатор имеет несколько отводов, включен по схеме автотрансформатора.

Аналоговая схема рассматриваемого микрофона приведена иа рис. 2.46, где Со, Zo, то - гибкость, активное сопротивление и масса гофрированной алюминиевой ленточки; Ci, Г]-гибкость и активное сопротивление воздуха в объе-
