пользуемых совместно с портативными радиопередатчиками, и раббтаеГ, как правило, в метровом диапазоне радиоволн. Следует иметь в виду, что микрофон МД-63Р имеет небольшой динамический диапазон, что ухудшает качество передаваемых художественных программ, и поэтому он используется в комплексах радиообслуживания. Капсюль микрофона МД-63Р имеет массу 50 г. Остальные характеристики этого микрофона такие лее, как и у МД-63.

Основные параметры микрофона МД-63:

Номинальный диапазон рабочих частот, Гц..... 60... 15 000

Чувствительность микрофона в свободном поле в режиме х.х.

на 1000 Гц, мВ/Па, не менее . . ...... 1.1

Неравномерность типовой частотной характеристики чувствительности микрофона Б диапазоне 60... 15 000 Гц, дБ, ие , более:

прн нормальных климатических условиях .... 20 при пониженной, повышенной температурах и при повышенной относительной влажности...... 22.

Отклонение частотной характеристики чувствительности от

типовой, дБ:

при нормальных климатических условиях .... 2,5

при пониженной, повышенно.ч температурах и при повышенной относительной влажности окружающей среды 3,5 Модуль полного электрического сопротивления на 1000 Гц,

Ом................ 250 plusmn;20

Сопротивление изоляции между любыми выводами или любой токонесущей хсилой и корпусом, МОм, не менее 10 Максимальное напрямсение, приложенное меладу любыми выводами или любой токонесущей лсилой соединительного кабеля и корпусом, В, не менее......... 220

Вибрационные нагрузки в диапазоне 40... 80 Гц с ускорением,

не более.............. 19,6 м/с (2g)

Масса микрофона, не более......... 125 г

Средняя [саработка иа отказ, не менее...... 5000 ч

МД-64

Электродинамический односторонне направленный катушечный микрофон МД-64 с кардиоидной характеристикой направленности и его улучшенный вариант МД-64М предназначены для использования в комплексе с бытовой аппаратурой магнитной записи, для любительской звукозаписи, передачи и звукоусиления музыки и речи в любых помещениях. Например, микрофон МД-64М входит в комплект поставки кассетного магнитофопа laquo;Электроника-302 raquo;.

Общий вид, габаритные, установочные и присоединительные размеры микрофона МД-64 приведены на рис. 2.14. В состав микрофона МД-64 входят: капсюль в алюминиевом корпусе, согласующий трансформатор, пластмассовый корпус н подставка. Конструкция микрофо]шого капсюля показана на рис. 2.2, Конструкция капсюля обеспечивает одиостороншо]о 1[аправлеиность, что создается двумя пространственно разнесенными в.чодами для воздействия звукового давления с расстоянием между ними, равным диаметру. При этом сдвиг фазы звукового давления внутри микрофона становится равным сдвигу фазы звукового давления на пути от первого в.хода (у диафрагмы) до второго. Второй вход предусмотрен иа корпусе микрофона в виде восьми круглых отверстий.

Рис. 2.15. Электрическая схе.ма включения микоофоиа МД-64

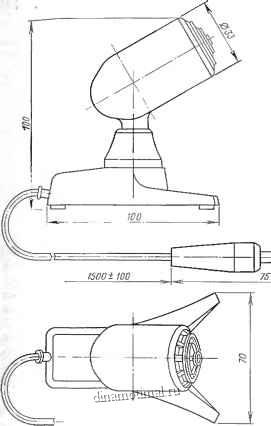

Рис. 2.14. Общий вид микрофона МД-64

Схема включения микрофона показана на рнс. 2.15. Трансформатор имеет несколько обмоток, соединенных между собой последовательно. Звуковая катушка микрофона подключена к выводам 4 и 5, а микрофонный кабель к выводам 2 и 3. Микрофон изготавливается с микрофонным кабелем заделанным в корпус, на втором конце которого установлен штыревой соединитель. Изготавливается микрофон МД-64 в соответствии с требованиями группы сложности 2. Конструкция микрофона характеризуется удовлетворительными электроакустическими параметрами, небольшими габаритами, малой массой, относительной Простотой и малой стоимостью.

Микрофон МД-64М имеет встроенную кггопку дистанционного управления.

Микрофон имеет кардиоидную характеристику направ.яенности, приведеи-Пую на рис. 1.3. Нижняя граница диапазона частот, обеспечиваемых микрофонном при заданном пределе неравномерности частотной характеристики, установлена равной 80 Гц. Это позволяет принимать и записывать большинство музыкальных произведений, исполняемых на многих музыкалыгых инструментах, а также речевые программы. Типовая частотная характеристика мнкрофо-

20 50 ЮО 200 SOD ЮОО 2000 5000 ШОО/.Гц

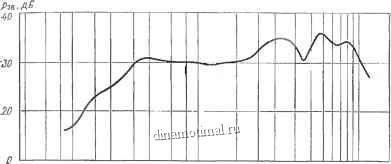

Рис. 2.16. Частотная характеристика микрофона МД-64М

на МД-64М приведена на рис. 2.16. Характеристика направленности микрофона показана на рис. 2.17. Измерения характеристики направленности произведены на частотах 125; 500; 1000; 4000 и 10 000 Гц. Малые значения наводимой электродвижущей силы (ЭДС) реализуются с помощью повыщающего трансформатора, который имеет большой коэффициент трансформации. Коэффициент электромеханической связи микрофона определяется по формуле Ксв=В1, где В - магнитная индукция, а / - длина провода на катушке. Стандартизованные значения электроакустических параметров микрофонов второй группы сложности приведены в табл. 1.5, а, нормы иа согласование параметров микрофонов с аппаратурой магнитной записи - в табл. 1.7. Предпочтительное значение входного сопротивления равно 600 Ом. При звуковом давлении 3 Па выходное напряжение (см. табл. 1.7) увелггчивается примерно в 10 раз. Давление 3 Па обеспечивается при работе мнЕфофона во время эстрадных программ и концертов ВКА, при комментировании спортивных передач и т. д.

----ЖГц SD

125 Гц

ЮООГц

----ШОГц

--ЮОООГи,

Рис. 2.17. Характеристика направленности мнкрофо1га МД-64М
