Таблица 2-2 Логика работы двоичного полусумматора-вычитателя

На рис. 2-60, в такие же два полусумматора-вычитателя соединены так, чтобы получить полную схему одноразрядного вычитателя. Здесь задействованы выходы б и не используются выходы е. Заметим, что сигнал займа в следующий двоичный разряд образуется (как и сигнал переноса при суммировании) либо на одном, либо на другом по-лувычитателе, но никогда не на обоих полувычитателях вместе. Если, скажем, сигнал займа образовался на первом полувычитателе, то цифра разности на его выходе 3 есть неп-. ременно единица; какова бы ни была цифра d {d = О или d = 1), при вычитании d из 3 во втором полувычитателе сигнал займа получиться не может. Наоборот, если на первом полувычитателе сигнал займа не получился (б = 0), то цифра разности на его выходе 3 может быть и нулем, и единицей; если эта разность есть О, то при d = 1 получается сигнал займа во втором полувычитателе.

Наконец, на рис. 2-60, г показана коммутация полусумматоров-вычитателей в полный одноразрядный сутиматор-вычитатель, управляемый командами схемы управления. Если одноразрядные сумматоры-вычитатели такого типа соединены в параллельную схему, то команды laquo;сложение raquo; или laquo;вычитание raquo; должны подаваться на все разряды одновременно; если одноразрядный сумматор-вычитатель используется в последовательной схеме, то команда laquo;сложение raquo; или команда laquo;вычитание raquo; должна подаваться в течение всего времени выполнения сложения или соответственно вычитания. При наличии команды laquo;сложение raquo; сигнал, формируемый в схеме рис. 2-60, г для следующего разряда, является сигналом двоичного переноса, а при наличии команды

laquo;вычитание raquo; - сигналом двоичного займа. Разумеется, схемы рис. 2-60 являются далеко не единственными из возможных построений полусумматора-вычитателя и полного одноразрядного сумматора-вычитателя; последний, конечно, совсем не обязан строиться непременно из двух полусумматоров-вычитателей.

Тот факт, что в двоичной системе сумма двух цифр по модулю 2 равна их разности (см. таблицу 2-2), позволяет строить накапливающие сумматоры-вычитатели по тому же принципу, что и комбинационные; в таком сумматоре-вы-читателе имелась бы общая часть образования суммы или разности, представляющая собой триггер-счетчик по модулю 2, и раздельные схемы комбинационного типа для формирования сигналов переноса или займа.

Существенно иным является положение в любой другой системе счисления (с основанием п =f= 2), где сумма двух цифр по модулю п вообще.не равна их разности. В вычита-теле комбинационного типа не только схема образования сигнала займа отличалась бы от схемы образования сигнала переноса в сумматоре, но и цифра разности получалась бы иначе, чем цифра суммы при суммировании. В накапливающем сумматоре вместо суммирующего счетчика нужен был бы так называемый реверсивный счетчик, который мог бы выполнять и добавление единиц к имеющемуся в нем числу, и вычитание единиц; в частности, добавление единиц он должен производить при поступлении на его вход импульсов, соответствующих цифре уменьшаемого, и вычитание единиц - при поступлении импульса займа из предыдущего разряда и импульсов, соответствующих цифре вычитаемого.

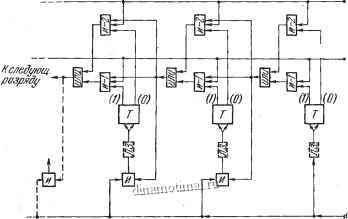

Реверсивные счетчики иногда нужны также и в схемах управления. Для того чтобы дать представление об их устройстве, на рис. 2-61 показана схема многоразрядного двоичного реверсивного счетчика, построенная по аналогии со схемой обычного счетчика рис. 2-37, в (стр. 229). При наличии команды laquo;добавлсАие raquo; (в виде уровня напряжения от схемы управления) во всех разрядах открыты элементы laquo;и-1 raquo; и заперты элементы laquo;и-2 raquo;; схема работает точно так же, как обычный счетчик рис. 2-37, в. При наличии команды laquo;вычитание raquo; импульс на второй двоичный разряд подается при условии, что к моменту прихода очередного входного

импульса в первом разряде содержался laquo;О raquo;, импульс на третий разряд - если нули содержались в первом и втором разрядах и т. д.; если, например, в счетчике первоначально содержалась комбинация ...111, то при наличии команды laquo;вычитание raquo; первый импульс установит комбинацию ...ПО, второй - ...101, третий - ...100, четвертый - ...011 ИТ. д.

Вьттание

Дойайаение

Влад

Рис. 2-61. Реверсивный двоичный счетчик, построенный по аналогии с обычным счетчиком рис. 2-37, е.

Читателю предоставляется самостоятельно построить схемы реверсивных счетчиков по аналогии с другими схемами обычных счетчиков, приведенньми в разделе 2.6.

2.8.5. Общие замечания. Занимаясь на протяжении всей главы схемами для выполнения тех или иных элементарных операций, мы так и не дали точного определения понятию laquo;элементарная операция raquo; и не высказали никаких соображений о том, какие в точности элементарные операции должны быть предусмотрены в арифметическом устройстве машины. Когда в дальнейшем мы будем рассматривать выполнение арифметических и логических действий, мы будем в
