в триггерах со счетным входом запоминание на реак-тивностях используется в скрытом виде: когда импульс поступает на счетный вход, то новое состояние триггера зависит непосредственно от того, в каком состоянии он находился прежде, т. е. от того, какие заряды имеются на форсирующих и паразитных емкостях. В схемах рис. 2-37 и 2-38 имеются, кроме того, явные реактивности - линии задержки, составленные из индуктивностей и емкостей и представляющие собой элементы временного хранения информации; если линии задержки и можно исключить, как говорилось выше, то это значит, что мы рассчитываем на запоминание на паразитных емкостях. При этом ясно, что, имея всего один триггер на разряд счетчика, нельзя вообще обойтись без каких-нибудь дополнительных элементов запоминания. При поступлении входного сигнала в некоторый разряд нужно одновременно и использовать предыдущую информацию, хранившуюся в нем, от которой зависят будущее состояние этого разряда и передача сигнала на следующие разряды, и в то же время цифровой элемент данного разряда должен воспринять новую цифру. Если на реактивности рассчитывать нежелательно, то каждый разряд счетчика должен содержать по меньшей мере два цифровых элемента.

Схема такого типа представлена на рис. 2-39. Отличительной особенностью ее является возможность использовать во всем счетчике только потенциальные связи.

Вход счетчика рис. 2-39 - парафазный двухпроводный. Наличие сигнала на входе изображается высоким напряжением на одном из проводов и низким на другом, отсутствие сигнала - низким напряжением на первом проводе и высоким напряжением на втором. Единственное требование к форме входных сигналов состоит в том, что при переходных процессах уровень напряжения, соответствующий сигналу laquo;I raquo;, не должен появляться одновременно на обоих проводах. Для .определенности мы будем полагать, что сигналу laquo;1 raquo; соответствует высокое напряжение, сигналу laquo;О raquo; - низкое напряжение. Тот из входных проводов, на котором напряжениевысокое, когда на вход счетчика поступает сигнал, обозначен на рисунке цифрой 1.

Из двух триггеров, входящих в каждый разряд счетчика, один (на рисунке верхний) является основным, другой -



Остбиые триггеры

Кследующ разряд!/

Вспомогательные триггеры

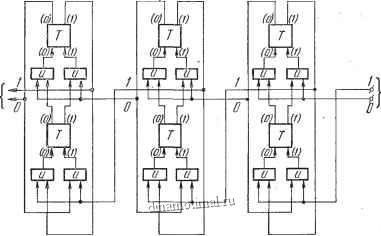

Рис. 2-39. Счетчик с потенциальными связями (три разряда).



вспомогательным. Связи между триггерами в каждом разряде устроены так, что, когда на входе данного разряда (на входе счетчика или в основном триггере предыдущего разряда) имеется единица, вспомогательный триггер принимает состояние, обратное состоянию основного триггера, а когда на входе данного разряда имеется нуль, основной триггер устанавливается в соответствие со вспомогательным. Очевидно, что в любой момент времени в каждом разряде может изменяться состояние лишь одного из двух триггеров, причем новое его состояние зависит только от входного для данного разряда сигнала и от состояния другого триггера. Поэтому никаких дополнительных элементов запоминания не требуется.

Что приведенная схема действительно реализует правило двоичного счета, видно из следующих соображений: пока на входе некоторого разряда имеется laquo;1 raquo;, в нем происходит подготовка вспомогательного триггера; после того как сигнал на входе сменился с laquo;1 raquo; на laquo;О raquo;, состояние основного триггера в данном разряде меняется на противоположное тому, которое имелось прежде.

Проследим работу счетчика по нескольким начальным импульсам. Предположим, что вначале все основные и все вспомогательные триггеры находятся в состоянии laquo;О raquo; и сигнал на входе есть laquo;О raquo;. Состояние счетчика при этом можно представить в виде

(осн.)... ООО (всп.)... ООО

(вход)

Поскольку на входе имеется laquo;О raquo;, то в первом разряде происходит передача цифры laquo;О raquo; из вспомогательного триггера в основной; поскольку первый основной триггер содержит laquo;О raquo;, то и во втором разряде цифра laquo;О raquo; передается из вспомогательного триггера в основной и т. д. Фактически для того, чтобы установить такое состояние счетчика, достаточно только в течение некоторого времени задержать вспомогательные триггеры в состоянии laquo;О raquo;; при наличии сигнала laquo;О raquo; на входе основные триггеры сами установятся в состоянии laquo;О raquo;.

Пусть теперь на вход подается laquo;1 raquo;. При этом в первом разряде вспомогательный триггер примет состояние, обратное состоянию основного триггера, т. е. станет
