-г с raquo; 1

W-7 fвзмете ш тптш!

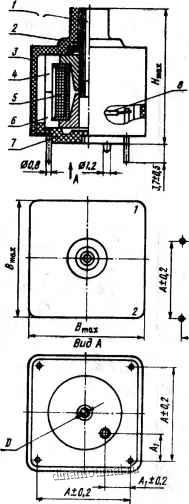

Рис. 3.1. Конструкции катушек индуктивности типов КИ-Б9-1.4, КИ-Б11-1.4:

/ - подстроечник; г - корпус; 3, S - чашки; 4 - катушка; 6 - основание; 7 - трубка изоляционная

Газметка вли креплвш

А plusmn;о.г

itomB.

Рис. 3.2. Конструкция квтушек индуктивности типов КИ-Б14-1.4, КИ-Б18-1.4, КИ-Б22-1.4. КИ-БЗО-1.4:

/ - подстроечник; 2 -втулка; 3 -корпус; lt;. 6 - чашки; S - катушка; 7 - основание; в - трубка изоляционная

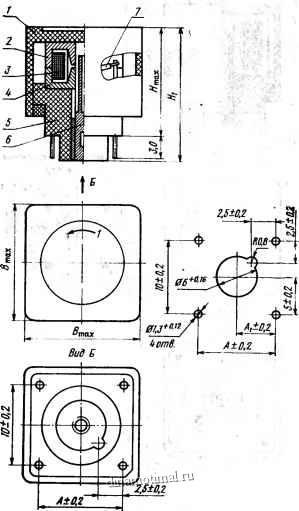

Рис. 3.3. Конструкция катушек индуктивности типов КИ-Б9-2.4 и КИ-Б11-2.4:

/ - корпус; 2, 4 - чашки; 3 - катушка; 5 - основание; 6 - подстроечиик; 7 - трубка изоляционная

Разметка для кртения АгЩг

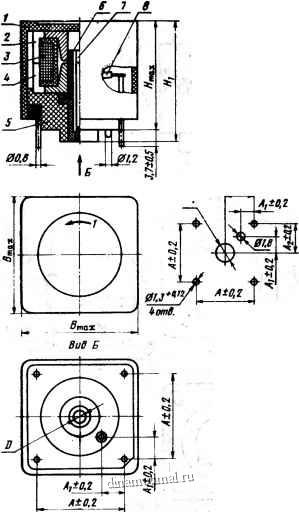

Рис. 3.4. Конструкция катушек индуктивности типов КИ-Б14-2.4, КИ-Б18-2.4. КИ-Б22-2.4. КИ-БЗО-2.4: / - корпус: 2, 4 -чашки: 3 -катушка; 5 - основание: 6 - втулка, 7 - подстроечиик; 8 -трубка нзоляцноииая

irit

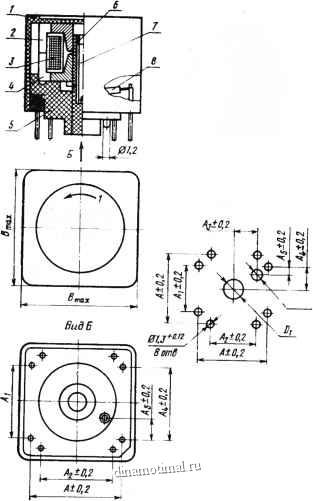

Рис. 3.5. Конструкция катушек индуктивности типов КИ-Б14-2.8, КИ-Б18-2.8, КИ-Б22-2.8. КИ-БЗО-2.8:

/ - корпус; 2, 4 -чашки; 3 -катушка; 5 - основание: 6 - втулка; 7 - подстроечник; в - трубка изоляционная

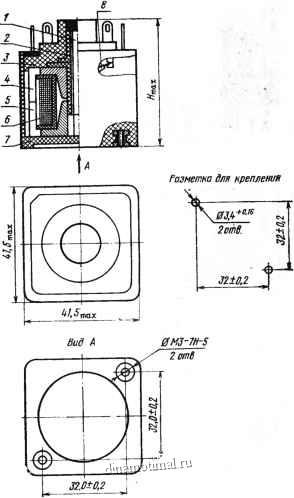

Рис. 3.6. Конструкция катушкн индуктивности типа КИ-Б36-3.8:

; - подстроечник; 2 - втулка; 3 - основание; 4, 5 - чашки; 6 - катушка; 7 - корпус; 8 - втулка изоляционная
