К50-68; резисторы С2-29, С2-33, МЛТ. Катушки L1 и L2 намотаны виток к витку на гладких каркасах диаметром 5 мм. Количество витков: L1 - 4 витка, L2 - - 3 витка. Провод ПЭВ-2, ПЭТЕ или аналогичный диаметром 0,3...0,45 мм. Катушки имеют латунные подетро-ечники длиной 5...6 мм с резьбой М4.

При сборке рекомендуется сначала установить только микросхемы D7, D8, D9. Включив питание, проверить наличие напряжения +12 В на плюсовом выводе конденсатора СП, -1-5 В на тех же выводах конденсаторов С15 и С2. После этого устагювить микросхему D1, подюпочнть внешний УНЧ к выводу 13 микросхемы, а также антенну. Припаять временный переменный резистор сопротивлением 10...22 кОм, подключив его между напряжением -1-12 В и общим проводом, а вывод движка - к верхнему (по схеме) выводу конденсатора С8. Базу транзистора VT2 подключить перемычкой к общему проводу. После включения питания установить на движке переменного резистора напряжение 1,2...2,1 В (относительно общего провода). Вращением подстроечников в катушках L1 и L2 добиться приема самой laquo;нижней raquo; станции в FM диапазоне (в Петербурге это частота 88,00 МГц). Уровень сигнала контролировать по светодиоду HL1, добившись его максимального свечения. Можно также подюпочнть параллельно светодиоду мультиметр, включенный на из.мерение напряжения, и добиться максимальных показаний. Благодаря применению готовых фильтров Z1...Z3 настраивать тракт ПЧ и частотный детектор не нужно.

После проведенных операций мож1ю перестроиться по диапазону вращением резистора и проверить прием самой laquo;верхней raquo; станции диапазона FM (в Петербурге - 108,00 МГц). Сняв перемычку между базой транзистора VT2 и общим проводом, проверить перестройку по отечественному ЧМ диапазону. Отечественный диапазон имеет меньшую протяженность, чем диапазон FM, следовательно, он с запасом укладывается в отведенные i-раницы перестройки.

Восстановить перемычку у транзистора VT2 и смонтировать микросхему D2. Настроиться на станцию в диапазоне FM и вращением резистора R20 зажечь светодиод HL2. Звучашге должно стать стереофоническим. Теперь можно снять перемычки с транзистора VT2 и настроиться на станцию в диапазоне ЧМ. Звучание (если, конечно, станция вещает в сгереорежиме) должно быть стереофоничс-

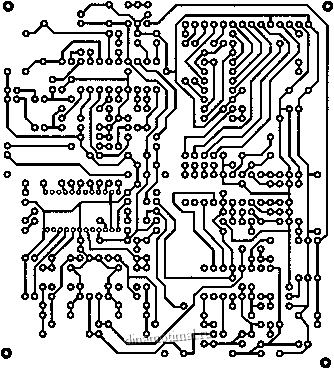

Рис. 5.3. Печатная плата

1 kD6 14

loooooooooooo o~o]

a a о

9C16 C15 СЗЗ - lt; gt;

C48 9 -O--0

, R15

fRl9 izb (o) oo-

когО(о)

C38 HL2

( lt;3\С41[ I-1 o-

-R28 VD9?

О О о VD10O 1-Й-

1 C25T(S)0R11

I- O-fg) OC23 о-II

о C21 VT2 lt;HhC27

-OR12

)loC28

1 ТШЙС11 copy;С2

OHI40VD8 VD2 0-ho lt;HM- deg; VD7 VD10--o io-1 ]-о о-CD-0R2 о-CZl-о о--о R4 RI

D2 0-feltl!o-

} Выход } Выход

Рис. 5.4. Сборочный чертеж
