б) 3,5...24 МГц;
в) 3,5...30 МГц;
диапазоны рабочей температуры:
а) 83С552хВх: О ... +70 deg;С;
б) 83C552xFx: -40 ... +85 deg;С (максимальная частота 24 МГц);
в) 83С552хНх: -40 ... -Ы25 С (мaкcимajьнaя частота 16 МГц);
корпуса PLCC68 (SOT188-2) и QFP80 (SOT318-2).

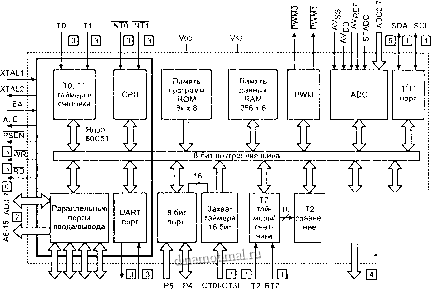

На рис. 4.1 приведена блок-схема структуры данной серии микроконтроллеров. Выполнение портом прямой или альтернативной функции задается соответствуюн1ИМ регистром конфигуратш внутри МК.
Регистры | ||
компа- | watch | |
раторов | ||
таймера | таймер |
РО Р1 Р2 РЗ TxD RxD
[о] альтернативная функция порта О [Tj альтернативная функция порта 1 jT] альтернативная функция порта 2 [з] альтернативная функция порта 3
CMSR0-CMSR5 RST EW СМТО, СМТ1
[4] альтернативная функция порта 4
альтернативная функция дополнительного порта (Р5)
Рис. 4.1. Блок-схема структуры МК серии 8ХС552
8ХС65Х [36]
Серия 8-разрядных однокристальных микроконтроллеров структуры MCS-51, изготовленных по прогрессивной технологии КМОП с ядром 80С51. Выпускаются следующие разновидности МК этой серии:
80С652 - ROMless версия;
83С652 - 8 кбаР1Т0в ROM;
. 83С654 - 16 кбайтов ROM; . 87С652 - 8 кбайтов OTP; . 87С654 - 16 кбайтов OTP.
Эта серия рекомендуется для применения в различных системах и устройствах, но преимущество отдается разработчиками применениям в системах автоматического управления механизмами. В своем составе МК 87С654 имеет 16 кбайтов х 8 (МК 87С652 - 8 кбайтов X 8) энергонезависимое read-only ПЗУ (память программ). Обе микросхемы имеют 256 байтов х 8 read/write энергозависимое ОЗУ данных, четыре 8-битных порта ввода-вывода, два 16-разрядных таймера/счетчика (идентичных таймерам в МК 80С51), два уровня приоритетов прерываний, 1С интерфейс, UART порт, встроенный генератор, схема синхронизации. Для обеспечения работы с ТТЛ-логикой имеется схема умощнения выводов портов. Микроконтроллер может работать как арифметический процессор с двоичной и BCD арифметикой. Набор инструкций: 49 однобайтовых команд, 45 двухбайтовых команд, 17 трехбайтовых команд.
Имеются следующие особенности:
раширяемая до 64 кбайтов намять программ и данных;
1С интерфейс, выполняющий функции master- и slave-абонента;
нолнодуплексный UART;
два режима пониженного энергоногребления: idle mode и power-down mode;
расширенный температурный диапазон;
тактовая частота 16 и 20 МГц;
На рис. 4.2. приведена блок-схема структуры МК серии 8ХС65Х. Микросхема выпускается в корпусах DIP40 (SOT 129-1), PLCC44 (SOT 187-2), QFP44 (SOT307-2).
Тактовая частота
XTAL2 XTAL1
Счетчики ТО Т1
1
Память | Память | ТО, Т1 | |||||
Генератор | программ | данных | таймеры/ | ||||
EPROM | счетчики |
Внутренние прерывания
внутренняя 8-разрядная шина
Расшире- | |
64 кБайт |
IC интерфейс
Программируемые порты
UART
Into TnTT
Внешние прерывания
Управление
Параллельные порты
SERIAL IN SERIAL OUT
Выбор порта 3
Рис. 4.2. Блок-схема структуры МК серии 8ХС65Х
SDA -SCL
8ХС751 [34]
Эта серия идеально подойдет для использования в составе малогабаритной техники, имеющей невысокую стоимость. Главное преимущество МК этой серии - сокращенное число внешних выводов. МК изготавливаются по специальной КМОП технологии, разработанной Philips. В своем составе МК этой серии имеют:
83С751 - - 2-кбайтовый ROM;
87с751 - 2-кбайтовый EPROM.
В структуре МК предусмотрено энергозависнмое read/write ОЗУ емкостью 64 байтов х 8, 19 линий ввода-вывода, счетчик/таймер с ав-
