Микросхема выпускается в 32-выводном корпусе SOT232 и SOT287. Рекомендуемое исполнение входных и выходных цепей показано на рис. 3.54.

Таблица 3.34

Выход

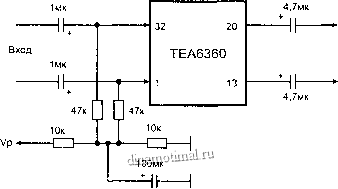

Рис. 3.54. Исполнение входных и выходных цепей микросхемы ТЕА6360

3.4. Вспомогательные микросхемы

Микросхемы, описываемые в этом подразделе, не имеют самостоятельной ценности и могут быть использованы как дополнительные, облегчающие разработку приборов и устройств. Таких микросхем, как показывает опыт изучения элементной базы, в номенклатуре 1*С фирмы Philips большинство. Из этого большого списка автором были выбраны три наименования: PCF8574 (интерфейсная микросхема), PCF8583 (часы/календарь), PCF8591 (АЦП/ЦАП). Интерес также представляет микросхема DS1621, выпускаемая фирмой Dallas Semiconductors, - электронный термометр.

PCF8574

Согласно документации [29], эта микросхема представляет собой remote 8-bit I/O expander for lC bus, или 8-битовый интерфейс, совмещенный с интерфейсом 1С, предназначенный для трансляции данных. Проще говоря, микросхему эту можно использовать для преобразования данных, поступающих с шины 1С в 8-битовый параллельный код, или последовательно передавать код но шине. Зачем нужна такая микросхема? К примеру, в какой-либо конструкции необходимо использовать микроконтроллер, включив его как slave-ycr-

ройство. Мы уже знаем, что аппаратная реализация 1 С интерфейса ведомого устройства довольно сложна. А вот подключив к порту микроконтроллера микросхему PCF8574, можно просто и изящно решить данную проблему.

Традиционное предуведомлерще отражает наиболее привлекательные для разработчика свойства микросхемы:

сохранение работоспособности при напряжении питания от 2,5 до 6 В;

низкое потребление тока в ждущем режиме - 10 мкА;

открытый сток вывода laquo;прерывание raquo; (interrupt);

8-битовый двунаправленный I/O порт;

совместимость с большинством микроконтроллеров;

высокая нагрузочная способность выходов, позволяющая непосредственно подключать светоизлучающие диоды;

внешние 3 вывода slave-адреса, позволяющие подключить к шине 1С одновременно до 8 однотипных микросхем;

корпус DIP16 (SOT38-1) или S016 (SOT162-1).

Расположение выводов микросхемы приведено на рис. 3.55, назначение выводов - в табл. 3.35.

Рис. 3.55. Расположение выводов микросхемы PCF8574
