Возможные комбинации boost и cut уровней приведены в табл. 3.29 (boost) и табл. 3.30 (cut).
Таблица 3.29
Позиция | |||
шаг 0 / 0 дБ | |||
шаг 1 / 2,7 дБ | |||
шаг 2 / 5,5 дБ | 0 | ||
шаг 3/8,4 дБ | |||
шаг 4 / 11,6 дБ | |||
шаг 5/15,0 дБ | |||
шаг 5/15,0 дБ | |||
шаг 5/15,0 дБ |
Таблица 3.30
Позиция | |||
шаг 0 / 0 дБ | |||
шаг 1/-2,7 дБ | |||
шаг 2 / -5,5 дБ | |||
шаг 3/-8,4 дБ | |||
шаг4/-11,6дБ | |||
шаг 5/-15,0 дБ | |||
шаг 5/-15,0 дБ | |||
шаг 5/-15,0 дБ |
Чуть раньше было сказано о laquo;весовых коэффициентах raquo; и о разном характере тембровой окраски в связи с этим. Вариантов может быть много, и тут для читателя открывается широкое ноле для экспериментальной проверки, экспериментального нахождения наилучших вариантов. Разработчики микросхемы рекомендуют применять три варианта - с неременным Q-фактором (табл. 3.31), с постоянным Q-фактором (табл. 3.32) и квази-постоянным Q-фактором (табл. 3.33).
Таблица 3.31
Позиция | Примечание | ||||||||
(+5) + (-0) = +5 | |||||||||
(+4) + (-0) = +4 | |||||||||
(+3) + (-0) = +3 | |||||||||
(+2) +И) = +2 | |||||||||
(+1) + (-0) = +1 | |||||||||
(+0) + (-0) = 0 | |||||||||
(+0) + (-1) = -1 | |||||||||
(+0) + (-2) = -2 | |||||||||
(+0) + (-3) = -3 | |||||||||
(+0) + И) = -4 | |||||||||
(+0) + (-5) = -5 | |||||||||
Таблица 3.32 | |||||||||
Позиция | Примечание | ||||||||
(+5) + (-0) = +5 | |||||||||
(+5)+ (-!) =+4 | |||||||||
(+5) + (-2) = +3 | |||||||||
(+5) + (-3) = +2 | |||||||||
(+5) + (-4) = +1 | |||||||||
(+0) + (-0) = 0 | |||||||||
(+4) + (-5) = -1 | |||||||||
(+3) + (-5) = -2 | |||||||||
(+2) + (-5) = -3 | |||||||||
(+1) + (-5) = -4 | |||||||||
(+0) + (-5) = -5 |
Таблица 3.33
Позиция | Примечание | ||||||||
(+5) + (-0) = +5 | |||||||||
(+5) + (-1) = +4 | |||||||||
(+3) + (-2) = +3 | |||||||||
(+4) + (-2) = +2 | |||||||||
(+3) + (-2) = +1 | |||||||||
(+0) + (-0) = 0 | |||||||||
(+2) + (-3) = -1 | |||||||||
(+2)+ (-4) = -2 | |||||||||
(+2) + (-5) = -3 | |||||||||
(+1) + (-5) = -4 | |||||||||
(+0) + (-5) = -5 |
Данные, необходимые для проектирования, приведены в табл. 3.34.

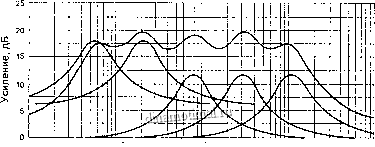

На рис. 3.53 приведена частотная характеристика микросхемы при максимальном усилении (boost).
Фильтр 5 Фильтр 4 Фильтр 3 Фильтр 1
Частота, Гц
10 Фильтр 2
10 =
Рис. 3.53. Частотная характеристика микросхемы ТЕЛ6360 при установке регупировок в положение (+5)
