Рис. 77. Двухканальная стереофония создает звуковую картину, близкую к реальной. Звук воспринимается двумя микрофонами; его передают по двум каналам связи (записывают на двух фонограммах) и воспроизводят двумя разнесенными агрегатами.

давать их через одну радиостанцию и принимать одним радиоприемником. Воспроизведение таких записей или радиопередач осуществляется двумя усилителями и двумя акустическими агрегатами, расположенными на некотором удалении один от другого (рис. 77).

Из нескольких систем двухканальной стереофонии наибольшей популярностью пользуется так называемая система MS, принятая во многих странах мира, в том числе и в нашей стране. При MS-стереофонии используются два установленных в одной точке микрофона с разными характеристиками направленности- ДИ и ОН. Каждый из микрофонов создает свой сигнал, который передается по отдельному каналу и воспроизводится отдельной группой громкоговорителей.

При стереофонической радиопередаче оба канала переносятся одной радиоволной, а в приемнике происходит их разделение с помощью несложной приставки [14].

Звуковая дорожка (канавка) стереофонической грампластинки напоминает желоб со скошенными стенками (рис.

77, а), причем на каждой стенке записан сигнал лишь одного из двух каналов. Игла звукоснимателя, двигаясь по такой канавке, совершает сложные колебания, которые передаются двум пьезокристаллам. Один из кристаллов воспроизводит электрический сигнал левого, а другой - правого канала.

На рис. 78, в показана схема простого радиограммофона для воспроизведения стереофонических грамзаписей. Как п следовало ожидать, он состоит из двух одинаковых усилителей с двумя одинаковыми громкоговорителями. Отсюда напрашивается важный вывод: для стереофонии можно приме-; нить любой из уже знакомых нам усилителей, умножив его на два, то есть сделав два одинаковых усилителя с одинаковыми акустическими агрегатами для левого и правого каналов. Нужно лишь применить в усилителях спаренные регуляторы громкости и тембра 412 и RbRh- Они нужны для того, чтобы при регулировках сохранялось необходимое соотношение сигналов в laquo;левом raquo; и laquo;правом raquo; каналах. В этом случае двухканальная стереофония может дать звуковую картину, очень близкую к настоящей. При воспроизведении обычных - монофонических-грамзаписей оба усилителя стереоустановки могут работать одновременно, для чего достаточно соединить параллельно их входные цепи.

Помимо классических стереоустановок с одинаковыми усилителями и акустическими агрегатами, находят применение laquo;суррогатные raquo; и laquo;гибридные raquo; установки. Это, разумеется, неофициальные названия, и мы ввели их лишь потому, что они неплохо отражают суть дела.

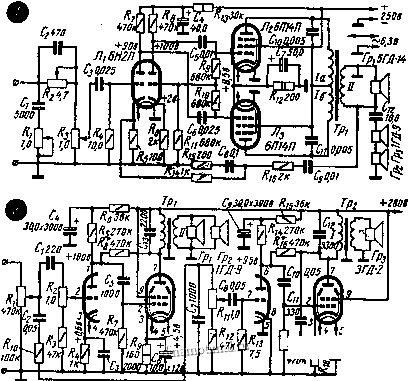

В первом случае используются неодинаковые, хотя и близкие по параметрам усилители: например, обычная радиола и добавленный к ней самодельный усилитель с громкоговорителем. При этом, правда, трудно воспроизвести реальную звуковую картину, но все же она получается вполне правдоподобной. Многое зависит от того, как будут отрегулированы усилители, насколько удастся подогнать их выходную мощность и частотную характеристику. Для этого, прислушиваясь к звучанию всей установки, постепенно поворачивают регуляторы громкости и тембра поочередно в каждом усилителе. В ряде случаев в установку вводят регулятор стереобаланса, который позволяет на расстоянии менять соотношение сигналов в левом и правом каналах. Одна из возможных схем такого регулятора приведена на рис. 74,7 б. Сопротивление включено в цепь отрицательной обратной связи, и в зависимости от поворота движка уменьшается ее глубина для одного канала и увеличивается для другого.

5оркт

л,абт лбпт

л,дбН2п Лзбпт

+гз5в

+1951

50,0г Ш

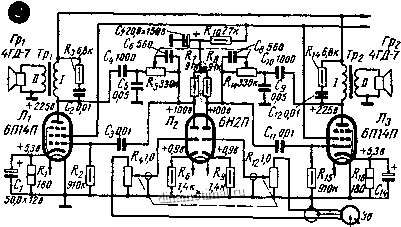

Рис. 78. Три трехламповых усилителя: двухтактный (I), двухканальный (2) и стереофонический (3).

laquo;Гибридными raquo; можно назвать такие звуковоспроизводящие установки, в которых имеется один мощный низкочастотный монофонический агрегат и два разнесенных высокочастотных стереофонических агрегата сравнительно небольшой ггощности. При конструировании laquo;гибридных raquo; систем исходят из того, что стереоэффект проявляется лишь на высших частотах, и поэтому сравнительно сложный и дорогой низкочастотный тракт может быть общим - все равно он не участвует в создании стереофонии. Частоту разделения каналов выбирают в пределах 250-300 гц, то есть значительно ниже, чем в монофонических двухканальных системах (рис. 74, 6, б).

Одна из возможных схем разделения каналов показана на рис. 74, 7, а. Каждый из дросселей L\ и L2 намотан на стальном сердечнике сечением 4 см? проводом ПЭ-0,5 до заполнения каркаса. Общий низкочастотный агрегат установлен в середине комнаты, там же, где и усилитель с проигрывателем. Высокочастотные агрегаты - их может быть два или четыре- разносят на расстояние 2-4 м один от другого. В небольших помещениях база (рис. 77) может быть уменьшена до 1,2-1,5 м. Однако на уменьшение базы стоит идти лишь в самом крайнем случае, так как при этом ухудшается иллюзия концертного зала.

Вполне возможно создание laquo;гибридной raquo; стереофонической установки с использованием уже знакомого нам двухканаль-ного усилителя, например по схеме, аналогичной рис. 62. В этом случае общим будет весь низкочастотный тракт, включая и мощный усилитель, а высокочастотный стереофонический тракт будет состоять из двух одинаковых двухламповых усилителей небольшой мощности. Граничную частоту необходимо снизить три-четыре раза. Для этого можно в полтора-два раза увеличить емкость конденсаторов фильтра CsCe C15C16 и во столько же раз уменьшить сопротивленияи 23. Кроме того, в схему следует ввести еще одну лампу 6Н2П. Одна половина ее будет дублировать Л\г, другая половина будет играть роль lt;/7i6 во втором высокочастотном канале.

При конструировании и налаживании любы.х стереофонических усилителей нужно добиваться высокого переходного затухания. Это значит, что переход сигнала из одчого канала в другой, например из-за наводок, должен быть сведен к минимуму.

В заключение стоит заметить, что двухканальная стереофония- дело сравнительно молодое и по многим вопросам здесь расходятся не только мнения слушателей, но и выводы специалистов. Так существуют разные рекомендации по выбору ширины базы, конструированию laquo;гибридных raquo; систем,

расчету частотной характеристики каналов, по-разному оценивается влияние на стереоэффект самих помещений, где установлены микрофоны и громкоговорители. Одним словом, в области двухканальной стереофонии еще далеко не исчерпаны возможности для радиолюбительских экспериментов.

Самая ответственная операция

Заключительным этапом создания какой-либо радиолюбительской установки, в том числе и звуковоспроизводящей, является ее налаживание. Это и есть самая ответственная операция, которая выявляет основные достоинства и недостатки схемы и конструкции, дает возможность laquo;выжать raquo; высокие качественные показатели.

Бывает так, что аккуратно смонтированный усилитель или радиоузел сразу же после включения в сеть начинает хорошо работать, и в дальнейшем улучшить его характеристики почти не удается. Значительно чаще установка не сразу проявляет все свои способности. Приходится довольно долго возиться - подбирать режимы ламп, регулировать глубину обратной связи, проверять детали, менять некоторые монтажные цепи, - прежде чем удается получить обещанные в описании качественные показатели. И конечно, весьма вероятно, что из-за ошибки в монтаже первое же включение усилителя может вызвать какую-нибудь аварию с шумом и даже с дымом- пробой конденсатора, подгорание сопротивления, а иногда и повреждение весьма ответственных деталей, в частности силового трансформатора.

Заранее никто не знает, как развернутся события, что произойдет с усилителем, как он будет работать (если вообще будет!) после включения. Поэтому главную операцию - налаживание- лучше всего начинать с тщательной проверки монтажа, причем до, а не после включения аппаратуры в сеть.

Помимо обычной проверки монтажа по принципиальной или монтажной схеме, нужно убедиться в отсутствии коротких замыканий или обрывов в цепях питания. Для этого прежде всего подключите омметр к сетевой вилке при разомкнутом выключателе сети В/с- (рис. 79, а) -омметр должен показать бесконечно большое сопротивление. После этого можно замкнуть выключатель сети, и, если все в порядке, омметр покажет сопротивление сетевой обмотки - обычно 100-300 ом.

Кроме того, нужно проверить, не соединились ли каким-нибудь образом сетевые провода с корпусом (шасси) усилителя (рис. 79, б, омметр показывает разрыв цепи).

OiHODUOKbtu

ускамтель

Рис. 79. Проверка, подготовка к включению и налаживанию усилителя сводятся к некоторому комплексу сравнительно простых операций.

Очень важно убедиться в отсутствии замыканий в цепи выпрямленного анодного напряжения. Не включая усилитель в сеть, омметром определяют сопротивление между laquo;плюсом raquo; и корпусом (рис. 79, в). Оно должно составлять несколько сот и в крайнем случае несколько десятков килоом. Пониженное сопротивление чаще всего бывает из-за чрезмерно большой
