приходит к другому краю пружины, к которому прикреплен пьезокристалл из обычного звукоснимателя. Кристалл колеблется и создает запаздывающий электрический сигнал. В дальнейщем он направляется в усилительный тракт, где встречается с основным сигналом.

В действительности описанная система искусственной реверберации устроена и работает несколько сложнее. В частности, для того чтобы раскачать пружину, приходится дополнительно усиливать сигнал (рис. 71, 4,6), перед тем как подавать его на ДЭМ-4м. В создании эффекта реверберации принимают участие не только первая запаздывающая волна, но и отраженные волны, несколько раз пробежавщие по пружине туда и обратно. Изменяя с помощью переменных сопротивлений Ri и R2 уровень сигнала на входе и выходе пружины, можно усилить, либо ослабить эффект реверберации.

До сих пор мы рассказывали об интересных находках техники звуковоспроизведения, которые пока, однако, не нащли особо широкого применения в массовых приемниках, магнитофонах, радиолах. Ниже речь пойдет о таких усоверщенство-ваниях, которые в последнее время встречаются уже довольно часто, особенно в аппаратуре высокого класса.

оркестр по частям

Мы уже много раз говорили о трудностях усиления и воспроизведения широкой полосы частот: от 20-30 гц до 15- 18 кгц (рис. 72). Сейчас ни у кого не вызывает сомнений, что для равномерного воспроизведения столь широкой полосы ее лучше всего разделить на две-три части: например, на полосу высших (выше 4-5 кгц) и низших (ниже 4-5 кгц) частот. Существует несколько путей раздельного воспроизведения высших и низших частот, и мы познакомимся с ними, начав с наиболее простых и, наверное, поэтому наиболее распространенных.

Первый шаг, который необходим для воспроизведения широкой полосы частот, - это применение нескольких громкоговорителей с разной специализацией, в частности высокочастотных и низкочастотных (рис. 73). Проще всего подключить их к общей вторичной обмотке выходного трансформатора, учитывая при этом сопротивление звуковой катушки каждого громкоговорителя и его номинальную мощность. Если эти данные не учтены, то может оказаться, что какой-нибудь из громкоговорителей работает с сильной недогрузкой, в то время как другие сильно перегружены. Так, если к усилителю

Рис. 72. Один громкоговоритель неравномерно воспроизводит широкую полосу частот, а из-за направленности излучения заваливает высшие частоты в стороне от главной оси. Одиночный громкоговоритель создает впечатление, что звук исходит из одной точки.

мощностью 5 вт подключить соединенные параллельно два громкоговорителя: 5ГД-14 и 1ГД-9, то первому из них достанется мощность около 3 вт, а второму - около 2 вт. При последовательном соединении это несоответствие еще больще усугубится и громкоговоритель 1ГД-9 будет работать (если, конечно, он будет работать!) с трехкратной перегрузкой.

При соединении громкоговорителей в группы нужно руководствоваться основными соотношениями для электрических цепей (рис. 30, 4, 5, 7, 8) и рассчитывать ток, напряжение и мощность, которые приходятся на тот или иной громкоговоритель. При этом помните, что в случае параллельного соединения громкоговорителей на каждом из них действует одно и то же напряжение, а ток разветвляется обратно пропорционально сопротивлению. При последовательном соединении ток в цепи всех громкоговорителей одинаков, а общее напряжение распределяется пропорционально сопротивлению звуковой катушки. Для того чтобы облегчить расчеты, в табл. 17 приведены значения тока /зв и напряжения (/ зв в цепи звуковой катушки громкоговорителя определенной мощности Рзв, имеющего определенное сопротивление звуковой катушки Rse-

9 Усилители и радиоузлы

На рис. 74, / показана возможная схема соединения двух громкоговорителей 1ГД-9 и одного 5ГД-14. Ввиду сравнительно большого сопротивления ветви с двумя последовательно соединенными громкоговорителями 1ГД-9 в эту ветвь идет небольшой ток и громкоговорителям достается небольшая часть общей мощности. При мощности усилителя 6,6 вт 5ГД-14 получает все сполна, а громкоговорители 1ГД-9 работают с некоторой (сравнительно небольшой) недогрузкой. Если усилитель развивает мощность меньше 6,6 вт, то пропорционально уменьшается мощность, поступающая на все громкоговорители. Другая сложная схема соединения громкоговорителей приведена на рис. 74, 2.

Иногда не удается сгруппировать громкоговорители так, чтобы их можно было подключить к общей вторичной обмотке. В этом случае в выходном трансформаторе делают две вторичные обмотки, к которым и подключают различные громкоговорители. Естественно, что расчет выходного трансформатора несколько усложняется, в частности изменяется порядок выбора числа витков вторичных обмоток. Рис. 74, 3 поясняет один из упрощенных способов расчета.

Громкоговоритель, подключенный к одной из вторичных обмоток, вносит свою долю в создание общего сопротивления анодной нагрузки. Иными словами, эквивалентное сопротивление нагрузки Ra. общ в этом случае состоит из двух частей: Rai (пересчитанное Rsbx) и Ra2 (пересчитанное Rsbi). Оба сопротивления Rai и Ra2 к первичной обмотке подключены параллельно, и на них действует одинаковое переменное напряжение.

Чтобы подключенные ко вторичной обмотке громкоговорители отбирали у выходного каскада причитающуюся им часть общей выходной мощности, необходимо сохранить определенное соотношение между Rai и Ra2- Отношение этих сопротив-

Рис 73 laquo;Коллектив raquo; низкочастотных и высокочастотных громкоговорителей может воспроизвести весьма широкую полосу частот. При определенном подборе и расположении громкоговорителей, например по системе с5Д. создается эффект объемного звучания: кажется, что источник звука заполняет весь объем помеш,ения.

лений, которое обозначено коэффициентом а (рис. 74, 3, б), должно быть обратно пропорционально отношению мощностей Рг и Рь Это вполне понятно, так как при одинаковом подводимом напряжении отбираемая сопротивлением мощность будет тем больше, чем меньше само это сопротивление. Путем простейших алгебраических преобразований выведены формулы для определения Rai и Ra2 (рис. 74, 3,в,г). После того как найдены эти сопротивления, поочередно находят коэффициент трансформации для каждой вторичной обмотки (расчет ведется обычным способом, рис. 49), считая, что второй вторичной обмотки вообще не существует. При этом предполагается, что число витков первичной обмотки и необходимое (оптимальное) сопротивление всей нагрузки Ра. общ известны. В качестве примера на рис. 74, 3, д приведены данные трансформатора для включения громкоговорителей ВГД-1. Иногда вместо двух обмоток делают одну с отводом (рис. 74, 5,в).

Мощность, напряжение и ток в звуковой катушке громкоговорителя

Разделение всего воспроизводимого диапазона на две (а иногда даже на три) части получило дальнейшее развитие в схемах с фильтрами, в схемах с раздельными выходными трансформаторами и в схемах с раздельными усилителями.

При подключении высокочастотной и низкочастотной групп громкоговорителей к общему трансформатору выходная мощность усилителя распределяется не совсем разумно. Каждой группе на всех частотах достается одна и та же часть общей мощности, в то время как основную мощность низших частот следовало бы передать низкочастотным громкоговорителям, основную мощность высших частот - высокочастотным. В какой-то степени можно устранить эту несправедливость, применив простейшие фильтры (рис. 74, 4). Роль фильтра неплохо выполняет даже один конденсатор Сф емкостью в несколько микрофарад (рис. f4, 4, а, б, е), который не пропускает низшие частоты к высокочастотному громкоговорителю. Для иллюстрации фильтрующей способности конденсатора приводится график (рис. 74, 4, д), где показано, как меняется напряжение на входе высокочастотного громкоговорителя 1ГД-9 при включении его через конденсатор той или иной емкости. Для одного такого громкоговорителя обычно выбирают емкость 4 мкф, для двух, соединенных последовательно [Яфш. = = 13 ом) -2 мкф, для двух, соединенных параллельно (/?общ= laquo; 3,3 ом), - 10 мкф.

Более сложный фильтр включает и катушку Ьф, которая препятствует прохождению высших частот к низкочастотному громкоговорителю (рис. 74, 4, в, г, е). При последовательном соединении громкоговорителей элементы фильтра включаются так, чтобы шунтировать соответствующую группу для посторонних частот (рис. 74, 4, г). Данные фильтрующих элементов можно определить по графику рис. 74, 4, е, а данные катушки подсчитать по простейшей формуле (рис. 74, 4, ж). Провод для катушки должен быть достаточно толстым (0,5-0,7 мм), для того чтобы она отбирала как можно меньшую часть полезной выходной мощности усилителя. В качестве Сф можно включить низковольтный бумажный конденсатор, либо два электролитических, соединенных навстречу (рис. 74, 4, з). Применив фильтр, в том числе простейший, в виде одного конденсатора, можно, не опасаясь перегрузки, подавать на высокочастотный громкоговоритель мощность в полтора-два раза больше номинальной.

В подобных схемах частота раздела равна 4-5 кгц.

Значительно лучше используются достоинства двухполосной системы в усилителях с двумя выходными трансформаторами (рис. 74, 5). В этом случае удается в какой-то степени

Регулятор громкости

Регулятор тембра ih4j

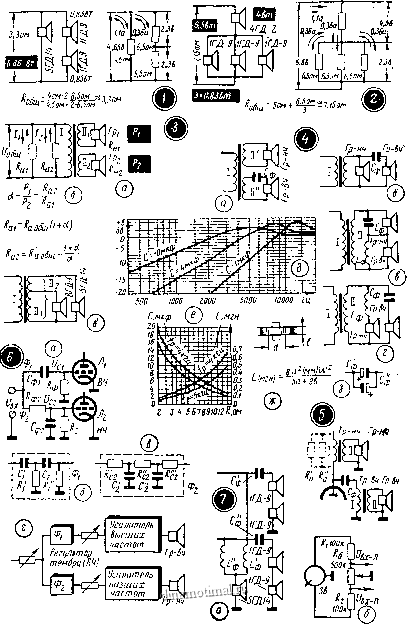

Рис. 74. Элементы двухканальных акустических систем.
