Глава IV
ДВУХТАКТНЫЕ УСИЛИТЕЛИ
До сих пор при выборе схемы и конструкции усилителя низкой частоты мы обращали главное внимание на то, чтобы он усиливал электрический сигнал с минимальными искажениями. Это требование будет оставаться главным и в даль-нейщем, когда мы займемся конструированием сравнительно мощных усилителей, например для радиоузлов. Однако по мере увеличения выходной мощности все большее значение приобретает еще один показатель работы усилителя - его к. п. д.
Этот коэффициент говорит о том, насколько продуктивно усилитель использует электроэнергию для создания мощной копии сигнала. Так, например, если к. п. д. равен 50%, то это значит, что только половина потребляемой энергии превращается в мощную копию сигнала, а вторая половина безвозвратно теряется в различных цепях усилителя, в итоге превращаясь в тепло.
Чем меньше к. п. д., тем большую мощность нужно подвести к усилителю для создания каждого ватта выходной мощности. В нашем примере (к. п. д. = 50%) на каждый ватт
Рис. 52. Чем выше к. п. д. усилителя, тем больше выходная мощность при неизменной потребляемой мощности.
ВЫХОДНОЙ мощности расходовалось 2 вт. При к. п. д. = 25% этот расход увеличивается уже до 4 вт, а потери возрастают до 3 вт. Ясно, что с увеличением мощности усилителя пропорционально возрастает и мощность потерь. Вот почему борьба за высокий к. п. д. приобретает особое значение при разработке мощных усилителей. Важно также повышать к. п. д. и в электронных устройствах небольшой мощности, если они выпускаются большим тиражом. Так, например, если всего на 10% уменьшить мощность, потребляемую каждым телевизором, то в целом по стране это даст гигантскую экономию электроэнергии - примерно 10 миллионов рублей в год! Этой суммы хватит на то, чтобы построить благоустроенные квартиры на 1000-1500 человек.
Наряду с экономией энергии повышение к. п. д. имеет еще одно важное достоинство. Уменьшается потребляемая мощность, и вместе с этим упрощается устройство анодного выпрямителя, фильтров, силового трансформатора. Для радиолюбителя это может иметь первостепенное значение. Так, например, если в вашем распоряжении есть силовой трансформатор мощностью 60 вт, то с его помощью можно питать усилитель мощностью 15 вт, если его к. п. д. составляет 25%, или усилитель мощностью 30 вт с к. п. д. = 50%. Иными словами, при ограниченной потребляемой мощности выходная мощность усилителя будет тем больше, чем экономнее мы научим-
ся расходовать энергию, чем более высокий к. п. д. сумеем получить (рис. 52).
В усилителях НЧ главная арена борьбы за повышение к. п. д. - это анодные цепи ламп выходного каскада. Уменьшить мощность, потребляемую накальными цепями, мы не можем: для данного типа лампы напряжение и ток накала ни при каких обстоятельствах уменьшать нельзя. Экономить энергию, потребляемую в анодных и экранных цепях усилителя напряжения, не имеет особого смысла: на долю этих каскадов приходится сравнительно небольшая часть общего анодного тока, а значит, и небольшая часть мощности выпрямителя. Таким образом, остается единственная возможность заметно повысить к. п. д. всего усилителя - нужно уменьшить мощность, потребляемую в анодной цепи выходной лампы, точнее, повысить соотношение между выходной мощностью и потребляемой. Сейчас нам предстоит выяснить, какие существуют пути для того, чтобы улучшить это соотношение, и в какой степени повышение к. п. д. повлечет за собой рост (а может быть, и уменьшение?) искажений сигнала в выходном каскаде.
А, В и АВ с единицами и двойками
В этой странной, шифрованной записи скрыт секрет повышения к. п. д. усилителя. Ключ к шифру можно узнать, познакомившись с работой усилительного каскада, с теми событиями, которые происходят при изменении анодной нагрузки, смещения, напряжения сигнала, анодного и экранного напряжения- одним словом, при изменении режима лампы.
Еще раз нарисуем упрощенную схему выходного каскада и запишем, чему равна его выходная мощность Рвых и мощность, потребляемая в анодной цепи Рао (рис. 53, /, д, е). Теперь прямо в laquo;лоб raquo; начнем атаку на к. п. д. - попробуем увеличить полезную мощность, повышая переменное напряжение Ui- и переменную составляющую анодного тока /а.
Если увеличить сопротивление нагрузки кз, а это несложно сделать, изменив коэффициент трансформации Грв ,(рис. 49), то одновременно возрастет и напряжение f7a~ (закон Ома: UIR!), Казалось бы, найден путь повышения выходной мощности Рвых. Но, к сожалению, по этому пути мы далеко не уйдем.
Переменное напряжение на нагрузке Uh, складываясь с постоянным анодным напряжением t/ao, определяет напряжение на аноде лампы Ua. Во время положительных
laquo;
. laquo; copy;,
raoUaoao
Д laquo;яг raquo; инус-итная
Ci} ] не больше 1 \
/0

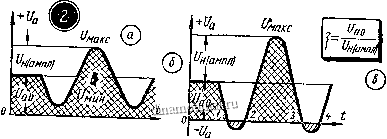

Puc. 55. Пути повышения выходной мощности усилителя - увеличение переменного напряжения на аноде и переменной составляющей анодного
тока.
-Uc }rCM-*\
la \
gt;-ao
Класс Cf
la l
lt;-ao
+1/, \КлассСг Ic

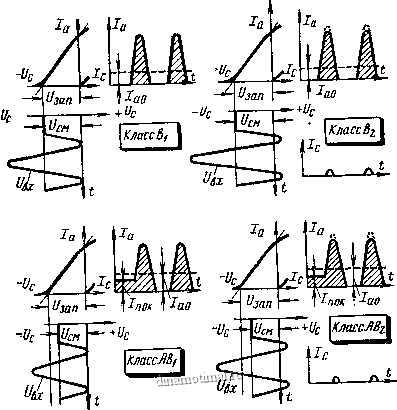

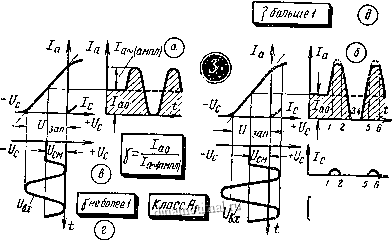

Puc. 54. Классы усиления AB, В и С (буквы латинские).
