при выборе схем и деталей выпрямителя можно вести себя довольно смело. Следует учитывать лишь два,главных фактора: постоянное напряжение U, которое нужно подвести к усилителю, и общий анодно-экранный ток 7, который он потребляет. Величина тока лимитируется самим вентилем, а также диаметром провода повышающей обмотки: чем толще провод, тем больший ток можно через него пропустить, не опасаясь перегрева. Ориентировочное значение допустимого тока / в приводится в таблице 11. В двухполупериодных и мостовых схемах можно получить в два раза больший, чем это указано для одного вентиля (табл. 15, рис. 80).

Наиболее опасно для вентиля обратное напряжение обр. raquo; которое действует в тот момент, .когда вентиль не пропускает тока. Это напряжение представляет собой сумму постоянного

и амплитуды переменнето напряжений. Поэтому вентиль выбирают с большим запасом - он должен выдерживать обратное напряжение, которое значительно превышает выпрямленное. В однополупериодных и двухполупериодных схемах допустимая для данного -нентияя величина U (табл. 15, рис. 80) должна быть в три раза больше, а в мостовых в полтора раза больше, чем выпрямленное напряжение. И в тех случаях, когда один вентиль может не выдержать подводимого напряжения, соединяют последовательно два вентиля, например два полупроводниковых диода. При этом вентили (диоды) шунтируют одинаковыми сопротивлениями, чтобы напряжение всегда распределялось между ними поровну (рис. 48, /, а, г).

В заключение поясним одну особенность кенотронных выпрямителей. Для накала кенотронов обычно используют отдельную обмотку (IV) силового трансформатора, тщательно изолированную от других обмоток и от корпуса (рис. 48, 1,6,г). Необходимость тщательной изоляции связана с тем, что на катоде действует laquo;плюс raquo; довольно большого напряжения (200-300 в), и нельзя допустить, чтобы произошел пробой (короткое замыкание) катода через нить накала и накальную обмотку на корпус. В некоторых лампах (5Ц4С) катод соединен с нитью накала внутри баллона, и здесь заземлить нить накала это значит, заземлить (замкнуть накоротко) laquo;плюсы raquo; выпрямителя. В то же время есть лампы (6Ц5С, 6Ц4П) с хорошей изоляцией между катодом и подогревателем. При анодном напряжении до 400 в накал этих ламп можно питать от общей накальной обмотки, которая всегда заземлена (рис. 48, /, в).

W, ДгДг

л (В/ J

- Лт Накал аштрона

Сед raquo; copy;

ТНакалкенатрана [Нашламп ц2

Сет copy;

ДгДДТЖ reg;

(mc-so-z60]

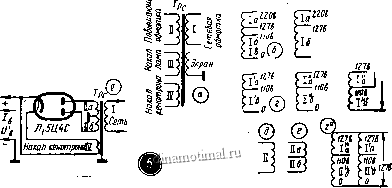

Рис. 48. Выпрямители, фильтры, силовые и выходные трансформаторы.

На рис; 48, 2 приведены схемы фильтров выпрямителя. Наилучшую фильтрацию выпрямленного напряжения дают фильтры с дросселем Дрф (рис. 48, 2, в). Дроссель оказывает довольно большое сопротивление переменной составляющей выпрямленного тока и почти беспрепятственно пропускает постоянную составляющую. Если общий выпрямленный ток не превышает 40-60 ма, то дроссель можно намотать проводом ПЭ-0,16 (0,2) и разместить на сердечнике сечением 35 см. При токе 80-120 ма сечение сердечника и диаметр провода целесообразно увеличить примерно в полтора раза. Намотка во всех случаях ведется внавал, до полного заполнения каркаса. Сердечник собирается встык с использованием тонкой бумажной прокладки (рис. 49). Вместо дросселя любители иногда включают выходные трансформаторы, точнее, их первичную обмотку.

В усилителях, где одно из главных требований -высокое качество звучания, не стоит экономить на фильтре выпрямителя. Не забудьте, что заметный фон резко ухудшает важнейшую характеристику воспроизводимого звука - динамический диапазон громкости, не говоря уже о том, что непрерывное монотонное гудение просто-напросто действует на нервы. При конструировании и налаживании усилителей следует стремиться к тому, чтобы на слух трудно было установить, включен усилитель или нет (при введенном регуляторе громкости). Только в этом случае можно будет сказать, что усилитель работает без фона. Снижению фона уделяют особое внимание в усилителях, хорошо воспроизводящих низшие частоты.

Источником фона могут быть также накальные цепи ламп. Нить накала выбрасывает электроны, часть которых попадает на катод и создает в его цепи переменный ток с частотой 50 гц.

В итоге переменное напряжение накала попадает в катодную цепь лампы и таким образом действует между сеткой и катодом. Одна из мер борьбы с этим источником фона- обязательное заземление одного провода накальной цепи (рис. 48,5,а). Еще лучшие результаты может дать заземление средней точки накальной обмотки (рис. 48,5,6). Если обмотка не имеет средней точки, то ее можно создать искусственно (рис. 48, 3, в, в ) с помощью низкоомного потенциометра либо двух постоянных сопротивлений по 30-50 ом. Весьма эффективная мера - питание нити накала выпрямленным напряжением (рис. 48, 3, г, г ). Этот довольно дорогой метод снижения фона имеет смысл применять только для питания нити накала первого каскада усилителя с очень высокой чувствительностью (несколько милливольт). Напряжение накала

ламп подгоняют с помощью сопротивления R. Желательно для накального выпрямителя использовать отдельную обмотку с повышенным напряжением 10-20 в. Чтобы снизить напряжение накала до 6,3 в, нужно увеличить /?фв. При этом не забудьте подобрать конденсатор Сф.н с рабочим напряжением в 15-30 в.

Кое-что может дать положительное смещение на нить иакала первой лампы (рис. 48, 3, д).Ъ этом случае на корпусе, а значит, и на управляющей сетке появляется значительный laquo;минус raquo; относительно нити накала и лампа оказывается запертой для накального переменного напряжения, которое laquo;нахально лезет raquo; на сетку.

В заключение еще раз напоминаем, что одна из главных причин фона -это наводки в сеточных цепях ламп первого каскада. Поэтому все эти цепи должны быть самым тщатель-йым образом экранированы, а экраны соединены с корпусом усилителя (рис. 34).

После того как мы выяснили, чем и как нужно laquo;кормить raquo; усилитель, вернемся к рассмотрению практических схем радиограммофонов.

В схеме рис. 44 предполагается использование выходного трансформатора от радиолы laquo;Рекорд-61 raquo;. Он рассчитан на подключение двух громкоговорителей 1ГД-9 к лампе 6П14П. Но поскольку оптимальное сопротивление нагрузки для этой лампы примерно такое же, как и для 6П1П (рис. 80), мы применили трансформатор без переделки. Вообще же при выборе готового выходного трансформатора (табл. 16, рис. 48, 5) нужно учитывать три фактора. Во-первых, расчетная мощность трансформатора не должна быть меньше выходной мощности усилителя. Во-вторых, первичная обмотка должна иметь достаточную индуктивность. И, наконец, третье: необходим такой коэффициент трансформации, чтобы сопротивление нагрузки, пересчитанное в первичную обмотку, соответствовало оптимальному сопротивлению, рекомендованному для данной лампы.

Иногда нужно изменить коэффициент трансформации, и для этого проще всего увеличить или уменьшить число витков вторичной обмотки. При расчете данных новой обмотки достаточно знать (рис. 49) .оптимальное сопротивление нагрузки а.опт сопротивление звуковой катушки R и данные трансформатора до переделки. На рис. 50 показана зависимость выходной мощности и /Сн от сопротивления нагрузки, а значит, и от коэффициента трансформации п. Обычно изменение коэффициента трансформации п на несколько процентов не
